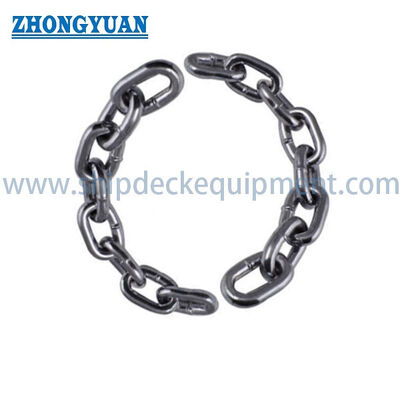

DIN 5685 Gesolde Ronde Staal Ketting

DIN 5685 Gelaste Rondstalen Ketting | Kortschakel en Langschakel Ketting voor Algemeen Gebruik

Productoverzicht

DIN 5685 gelaste rondstalen ketting is bedoeld voor algemeen gebruik, niet-heffende toepassingen waar een flexibele stalen ketting nodig is voor barrières, borging van losse componenten, anti-verliesregelingen, werkplaatsorganisatie of vergelijkbare nuttige diensten. De ketting is gevormd uit gelaste rondstalen schakels en kan worden geleverd in kortschakel- of langschakelgeometrie, met schakeldiameter, binnenvorm, buitenvorm, afwerking en leveringslengte geselecteerd voor de installatie.

Voor gebruik aan boord van schepen of industrieel gebruik moet dit product worden beschouwd als een nuttige ketting in plaats van maritieme hijs-, anker-, sleep-, meertouw-, ladingzekerings- of hijsapparatuur. De huidige DIN 5685-serie omvat niet-beproefde gelaste rondstalen kettingen. De geschiktheid hangt daarom af van de beoogde niet-heffende functie, blootstelling aan de omgeving, dimensionale compatibiliteit en de inkoopspecificatie.

Productbereik en Veiligheidsbeperking

• Niet-beproefde ketting → de norm vereist geen beproefde belastingstests voor deze productfamilie.
• Niet voor hijsen → niet gebruiken als kettingstroppen, hijsketting, hefmedium of dragende ophanging.
• Geen vervanging voor ankerketting, sleepketting, sjorringsketting, transportketting, mijnbouketting of andere toepassingsspecifieke geteste ketting.
• Eventuele door de leverancier opgegeven belastingscijfers mogen niet worden gepresenteerd of geïnterpreteerd als gecertificeerde WLL, SWL, beproefde belasting of hefcapaciteit.

Snelle specificaties

• Standaardfamilie: DIN 5685-1 langschakel, DIN 5685-2 half-langschakel en DIN 5685-3 kortschakel → bevestig het toepasselijke huidige deel in de bestelling.
• Constructie: gelaste rondstalen schakels → eenvoudige geometrie van ketting voor algemeen gebruik zonder kalibratie voor kettingwielen.
• Groottebereik in geleverde gegevens: 2 tot 13 mm schakeldiameter → omvat lichte nuttige en algemene borgingsregelingen.
• Commerciële schakelaanduidingen in de geleverde tabel: Type A kortschakel en Type C langschakel → bevestig de gelijkwaardigheid met de vereiste DIN-editie en tekening.
• Benaderd massa bereik: 6 tot 345 kg per 100 m, afhankelijk van diameter en schakelsteek → relevant voor hantering, verpakking en vracht.
• Afwerkingsopties: zelfkleur, zwart geverfd, verzinkt, thermisch verzinkt of projectspecifieke coating → selecteer op basis van blootstelling en accessoirepasvorm.
• Standaard belastingsstatus: niet-beproefd → dimensionale en materiaalconformiteit creëren geen hijstoestemming.

Schakels en Standaardselectie

Type A in het geleverde schema gebruikt de kortere binnenschakellengte. Dit resulteert in een compacter schakelpatroon en meer schakels per lengte-eenheid. Type C gebruikt een langere binnenschakellengte en een lager massa per 100 m voor dezelfde nominale diameter in het geleverde schema.

Voor nieuwe bestellingen mag de aanduiding niet alleen op A of C vertrouwen. Bevestig de vereiste schakeltekening en het toepasselijke DIN 5685-deel: DIN 5685-1 voor langschakelketting, DIN 5685-2 voor half-langschakelketting, of DIN 5685-3 voor kortschakelketting. De historische DIN 5685-edities met één nummer zijn vervangen door de op delen gebaseerde serie.

Belangrijkste technische parameters

Materiaal, lassen en oppervlaktebescherming

• Basismateriaal: lasbaar staalkwaliteit te bevestigen per bestelling; de exacte kwaliteit en leveringsconditie moeten op de offerte, tekening en materiaalcertificaat worden vermeld indien vereist.
• Kettingstaalreferentie: DIN 17115 is de huidige DIN technische leveringsnorm voor staalsoorten die worden gebruikt voor gelaste rondschakelkettingen en kettingcomponenten; de toepasselijkheid en de selectie van de kwaliteit blijven onderworpen aan de gespecificeerde ketting.
• Productievorm: gelaste rondstalen schakels; lasproces, lasacceptatiecriteria en inspectiebereik moeten door de fabrikant worden bevestigd.
• Zelfkleurige of zwart geverfde afwerking is geschikt voor droge of gecontroleerde nuttige diensten waar de eisen aan corrosiebescherming beperkt zijn.
• Verzinken of thermisch verzinken verbetert de corrosiebestendigheid, maar de coatingdikte en interne spelingen moeten worden gecontroleerd wanneer de ketting door ogen, beugels of fittingen gaat.
• Roestvrij staal, gelegeerd staal, hoogwaardig staal, warmtebehandeling, poedercoating of speciale kleuren zijn geen inherente DIN 5685-eigenschappen en moeten worden behandeld als aparte projectvereisten.

Inspectie en Leveringscontrole

• Dimensionale inspectie: schakeldiameter d, binnenvorm t, buitenbreedte b en bestelde lengte.
• Visuele inspectie: schakelvorm, lascontinuïteit, schadelijke scherpe randen, oppervlakteconditie en coatingdekking waar van toepassing.
• Leveringsverificatie: hoeveelheid, massa of lengte, afwerking, verpakking, identificatie en bestelde documentatie.
• Materiaalcertificaat, dimensionaal rapport, coatingrapport of aanvullende tests kunnen worden geregeld volgens de bestelling; ze zijn niet automatisch inbegrepen.
• Aanvullende tests zetten DIN 5685 nuttige ketting niet om in gecertificeerde hijsketting, tenzij het gehele product is ontworpen, vervaardigd, getest, gemarkeerd en gecertificeerd volgens een toepasselijke norm voor hijskettingen.

Selectie & Aanvraaggids

Stap 1: Bevestig het werkelijke gebruik en geef duidelijk aan dat de ketting bedoeld is voor een niet-heffende, niet-hijzende, niet-anker- en niet-veiligheidskritische functie.

Stap 2: Bevestig het vereiste standaarddeel en de schakelgeometrie: kortschakel, half-langschakel of langschakel; verstrek de toepasselijke tekening wanneer A / C commerciële aanduidingen worden gebruikt.

Stap 3: Specificeer schakeldiameter d, binnenvorm t, buitenbreedte b, vereiste totale lengte, tolerantie voor snijlengte en eventuele verbindingsaccessoires.

Stap 4: Specificeer materiaal, afwerking, kleur, blootstellingsconditie en of verzinken of thermisch verzinken moet voldoen aan een aparte coatingvereiste.

Stap 5: Bevestig inspectie- en documentatiebereik: dimensionaal rapport, materiaalcertificaat, coatingrapport, monstergoedkeuring of externe inspectie indien vereist.

Stap 6: Geef hoeveelheid, verpakkingsmethode, leveringsbestemming, vereiste levertijd en referentietekening of foto op.

Compatibiliteit en Gebruiksopmerkingen

• Controleer de vrije opening van schakels, ringen, beugels, oogbouten of borgpennen tegen de afgewerkte schakelafmetingen.
• Forceer verzinkte schakels niet door te kleine fittingen; schade aan de coating kan het basismetaal blootleggen en de corrosiebescherming verminderen.
• Vermijd toepassingen waarbij continu over tandwielen of tandwielen wordt gelopen, tenzij een gekalibreerde kettingstandaard is gespecificeerd.
• Vervang ketting die ernstige corrosie, gebroken lassen, vervormde schakels, overmatige slijtage of schade vertoont die niet in overeenstemming is met de beoogde nuttige functie.

Aangepaste attributen

• Productcategorie: Gelaste rondstalen ketting voor algemeen gebruik → gebruik voor nuttige en borgingsfuncties in plaats van hijs- of dragende diensten.
• Standaardfamilie: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → selecteer het huidige deel volgens langschakel, half-langschakel of kortschakel geometrie.
• Commerciële types: Type A kortschakel / Type C langschakel → door de klant geleverde aanduidingen die tekening- en editiebevestiging vereisen.
• Nominale diameter: 2–13 mm in geleverd schema → selecteer samen met schakelopening en compatibiliteit van accessoires.
• Constructie: Gelaste rondstalen schakels → niet-gekalibreerde constructie van nuttige ketting.
• Oppervlakteafwerking: Zelfkleur / zwart geverfd / verzinkt / thermisch verzinkt / gespecificeerde coating → pas aan op blootstelling aan corrosie en dimensionale speling.
• Belastingsstatus: Niet-beproefd → geen gecertificeerde WLL, SWL, hijs-, sleep-, anker- of ladingzekeringsketting.

Toepassingen

Industriële barrières | Borging van losse componenten tegen verlies | Machine- en werkplaatsafscherming | Magazijn nuttige regelingen | Algemeen gebruik in de landbouw | Deknuttigheidsdienst aan boord van schepen waar geen hijs-, anker-, sleep-, meertouw-, ladingzekerings- of veiligheidskritische belasting bij betrokken is

Documentatie

Beschikbare documentatie moet vóór productie worden overeengekomen en kan een commercieel conformiteitscertificaat, materiaalcertificaat, dimensionaal inspectierapport, coatingrapport, paklijst en traceerbaarheidsidentificatie omvatten. Hijscertificaten of goedkeuring van classificatiebureaus mogen niet worden geïmpliceerd voor dit niet-beproefde product.

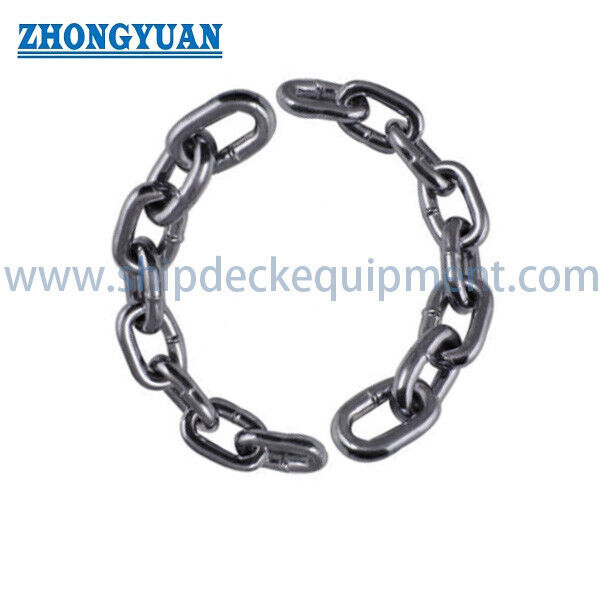

Tekening & Foto's

Veelgestelde vragen

V1: Kan DIN 5685 ketting worden gebruikt voor hijsen of als kettingstroppen?

A1: Nee. De huidige DIN 5685-familie omvat niet-beproefde gelaste rondstalen kettingen. Het mag niet worden gebruikt als hefmedium, kettingstroppen, hijsketting of dragende ophanging.

V2: Wat is het verschil tussen Type A en Type C in de geleverde tabel?

A2: Type A gebruikt de kortere binnenschakellengte, terwijl Type C de langere binnenschakellengte en een lagere massa per 100 m gebruikt voor dezelfde nominale diameter. De bestelling moet ook het toepasselijke huidige DIN 5685-deel en de goedgekeurde schakeltekening identificeren.

V3: Welke oppervlakteafwerking is geschikt voor buiten- of maritieme omgevingen?

A3: Verzinken of thermisch verzinken wordt normaal gesproken overwogen vóór zelfkleur of zwarte verf voor corrosieve blootstelling, maar de uiteindelijke keuze hangt af van de gebruiksomgeving, de specificatie van de coating, het vereiste uiterlijk en de speling door passende fittingen.
