Gesmede en Gietstalen Ankerketting Accessoires voor Maritieme Anker- en Offshore-Meersystemen

Aanhangsels voor ankerketens van gesmeed en gegoten staal voor scheepsverankerings- en offshore mooringsystemen

Productoverzicht

Dit productassortiment omvat toebehoren voor staalankerketens die worden gebruikt voor het aansluiten, beëindigen, draaien, vergroten of aanpassen van ketenassemblages in scheepsankersystemen en offshore-verankeringssystemen.Beschikbare items zijn Kenter ketenen, verbindingsboeien, eindboeien, draaiknoppen, draaiknoppen, boeien, draaigroepen, platen, gemeenschappelijke verbindingen, vergrote verbindingen, eindboeien en project-specifieke verbindingsonderdelen.

De toebehoren worden geleverd via gekwalificeerde productiepartners in de ankerketen en worden niet als zelf geproduceerde producten aangeboden.ketengraad, geometrie van de koppelingsknoop, eisen voor de beveiliging tegen breekbelasting, pinarrangement, materiaalroute, warmtebehandeling, inspectieomvang en classificatiedocumentatie.De beschikbaarheid van voorraden kan bijdragen aan dringende reparatie- of vervangingsvragen, maar het feitelijke artikel, de kwaliteit, de afmetingen, de markeringen en het certificaat van de partij moeten vóór de offerte worden bevestigd.

Beschikbare soorten accessoires

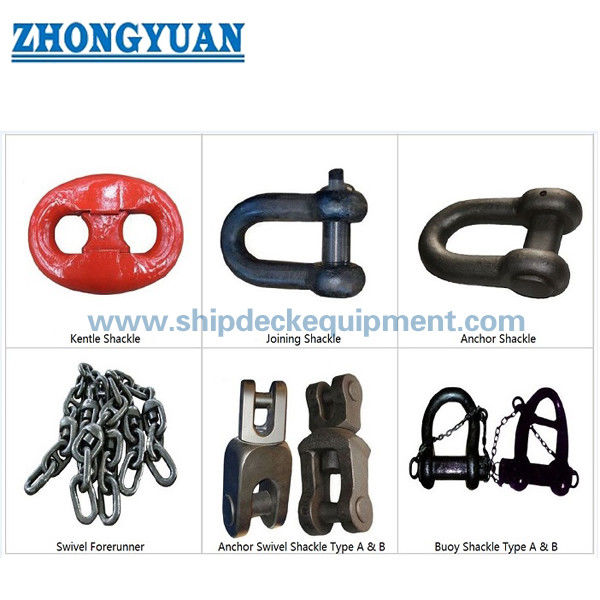

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link

Snelle specificaties

• Productcategorie: Ankerketen en aansluitketen accessoires → gebruikt om ketenassemblages te voltooien of te vervangen, niet als algemene heftoestellen.
• Nominale diameterbereik: 12,5×162 mm als leveringsbereik → uiteindelijke beschikbaarheid is afhankelijk van het type accessoire, de kwaliteit, de goedkeuring van de fabrikant en de voorraad.
• Materiaalroutes: gesmeed staal, gegoten staal of gewalste staafconstructie → het toegestane proces hangt af van het ontwerp van het accessoire en de toepasselijke klassevoorschriften.
• Maritieme ankerketengroepen: U2/U3 vermeld in de verstrekte informatie → de exacte klassenbenaming en certificatenomvang moeten voor elk product worden bevestigd.
• Offshore-kwaliteiten: R3 / R3S / R4 vermeld als beschikbaar → offshore-kwaliteiten vereisen afzonderlijke goedgekeurde productie, warmtebehandeling, testen en traceerbaarheid.
• Oppervlaktebescherming: zwart geverfd of warm gegalvaniseerd → bij het selecteren van de coating moet rekening worden gehouden met de ketenservice, de afmetingen, de inspectievolgorde en de specificaties van het project.
• Gedetailleerd bereik van de boei-schakel: nominale ketendiameter 3890 mm → de bijgeleverde referentietabel omvat testbelastingen van de klasse M2/M3 en gewichten van het type A/type B.
• Voorraad en documentatie: voorraad- of projectbestelling → fabrikant, materiaal, test, NDE en klassdocumentatie zijn alleen beschikbaar volgens bevestigde bestelomvang.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Identificeer het exacte accessoire: Kenterketen, eindketen, draaibare, draaigroep, boëketen, vergrote schakel of ander aansluitstuk.

Stap 2: Bevestig de nominale ketendiameter, de ketenconstructie, de kwaliteit, de toepasselijke norm of klassevoorschriften en de overeenkomstige afmetingen van de aangrenzende ketenverbindingen.

Stap 3: Geef de vereiste bewijslast, breeklast of gecertificeerde testbasis aan.

Stap 4: Bevestig de gesmeed, gegoten of gewalste staafconstructie; de warmtebehandelingstoestand; de pin- en vergrendelingsopstelling; en eventuele beperkingen op het repareren van las.

Stap 5: Bevestig de oppervlakteafwerking, markering, NDE, afmetingsrapport, traceerbaarheid van het materiaal, fabrikantcertificaat en klasse getuigenis vóór de offerte.

Stap 6: verstrekken van de hoeveelheid, de vereiste levertijd, de bestemming, de urgentie voor de vervanging van de voorraden, het type vaartuig of offshore-eenheid en een tekening of duidelijke foto's van het bestaande onderdeel.

Structuur

Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish

Voordelen van materiaal, productie en inspectie

• De geometrie van het accessoire wordt afgestemd op de verbindingsketen, omdat de nominale diameter alleen niet bevestigt dat een boei, draaiknop, eindkoppel, vergrote link en aangrenzende ketenkabel passen.
• gesmeed accessoire biedt een gesmeed laadpad wanneer het goedgekeurde ontwerp en de materiaalroute het smeden specificeren;alternatieven voor gegoten of gewalste staven worden alleen aangeboden indien dit is toegestaan door het toepasselijke ontwerp en de goedkeuring.
• De warmtebehandeling wordt geselecteerd op basis van kwaliteit en fabricagewijze en wordt afgerond vóór de gespecificeerde beproevings-, breek-, mechanische en inspectiefasen.
• Voor ingedeelde leveringen moet de identificatie van het materiaal, het warmte-nummer, de kwaliteitsmarkering en de testdocumentatie traceerbaar blijven vanaf het goedgekeurde materiaal tot aan het eindtoebehoren.
• Aan boord van een schip met een verankerketting van meer dan 50 cm2 wordt de aanhangsel van een schip met een verankerketting van meer dan 50 cm2 als onderdeel van de goedkeuring en kwalificatie beschouwd.
• De afmetingscontrole moet betrekking hebben op de pendiameter, de paringsopeningen, de draagvlakken, de afsluitingsruimtes en de afmetingen die nodig zijn om de bestaande keten te verbinden.
• Geselecteerde voorraadartikelen kunnen de reparatietijd verkorten, onder voorbehoud van fysieke inspectie, dimensiebevestiging, kwaliteitsverificatie en beschikbaarheid van certificaten.

Aanpassingsattributen

• Leveringsstatus: Leveringsproduct → geleverd via gekwalificeerde productiepartners in de ankerketen; de goedgekeurde fabrikant wordt bevestigd met de offerte.
• Productassortiment: Standaard- en speciale kettingtoebehoren → de keuze omvat aansluiting, beëindiging, draai, vergroting en boei- of aanleginterfaces.
• Nominale diameter: 12,5×162 mm → de goedgekeurde grootte varieert per accessoirtype, kwaliteit en fabrikant.
• Maritieme kwaliteit: U2/U3 → alleen gebruikt wanneer de gespecificeerde kwaliteit en het certificaat van de scheepsankerketting zijn bevestigd.
• Offshore-klasse: R3 / R3S / R4 → vereist goedkeuring voor offshore-verbindingsketen, gecontroleerd materiaal, warmtebehandeling, testen en traceerbaarheid.
• Materiaalroute: gesmeed/gegooid/gewalst staal → uiteindelijke route volgt het ontwerp van het accessoire, de eisen van de klasse en het goedgekeurde productieproces.
• Oppervlakteafwerking: Zwart geverfd / warm gegalvaniseerd → uiteindelijke afwerking volgt de serviceomgeving en de projectspecificatie.
• Omvang van het certificaat: volgens de bestelvereiste → klassecertificaat worden materiaalrecords, testen, NDE en markering niet als standaardinclusie beschouwd.

Hoe het werkt.

De benodigde ketenverbinding is aangegeven → Het type accessoire, de nominale diameter, de kwaliteit en de paringsgeometrie zijn overeenkomen → Pin, schakel, draaiend,of verbindingsschakel in het ketensysteem is gemonteerd → Trekkracht wordt overgedragen via het goedgekeurde laadpad → Markering, inspectie, testen en documentatie worden voltooid volgens de bestelomvang

Toepassingen

Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares

Certificeringen en voordelen

Certificaten en onderzoek getuigenis kunnen worden geregeld volgens de geselecteerde accessoire, kwaliteit, goedgekeurde fabrikant, materiaal traceerbaarheid, testomvang en classificatie maatschappij vereisten.Beschikbaarheid is onderhevig aan projectbeoordeling en moet vóór bestelling worden bevestigd.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

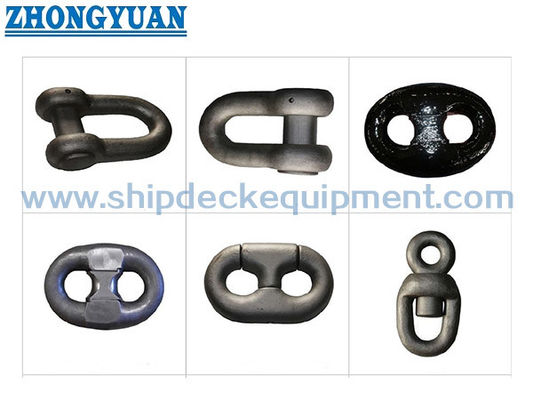

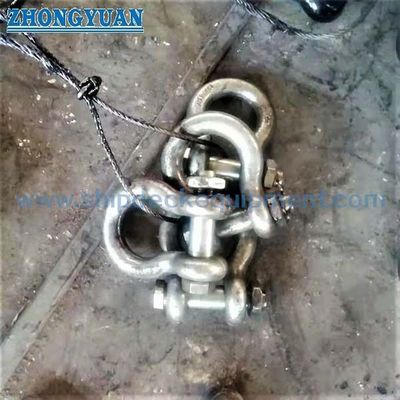

Tekening en foto's

Veelgestelde vragen

V1: Is de nominale ketendiameter voldoende om een ankerketen accessoire te bestellen?

A1: Nee. Tevens moet het type accessoire, de kwaliteit van de ketting, de afmetingen van de aangrenzende schakel, de verdeling van de pinnen, de basis voor de beveiliging tegen breukbelasting, de standaard- of goedgekeurde tekening en de certificering worden bevestigd.

Vraag 2: Kan een aanhangwagen voor schepen van de categorieën U2 of U3 een aanhangwagen voor schepen van de categorieën R3 of R4 voor offshore mooring vervangen?

A2: Niet automatisch: conventionele scheepsankerketen en offshore-verankeringsketen hebben verschillende materialen, goedkeuring, warmtebehandeling, testen, vermoeidheid, traceerbaarheid,en documentatievereistenVervanging vereist ontwerp- en klassengoedkeuring.

V3: Welke documenten moeten worden gespecificeerd voor een geclassificeerde bestelling?

A3: Afhankelijk van de bestelling, aanvraag de goedgekeurde fabrikant en productomvang, materiaalcertificaat, warmtebehandeling, afmetingsrapport, bewijs- en breekbelasting, mechanische tests,NDE-rapporten, identificatielijst en klassencertificaat of enquêtebevestiging.

Tekeningen van het smeden van stalen ankerketen accessoires Anker en ankerketen
