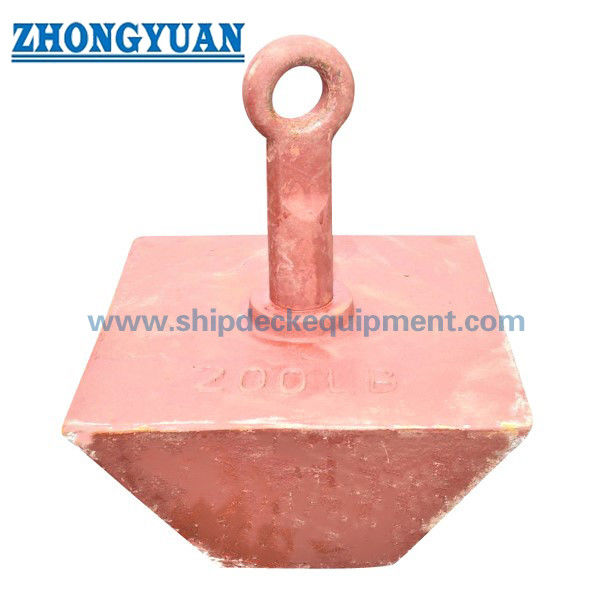

Gegote stalen anker. Permanent anker voor harde bodem.

Gietstaal anker voor permanente afmeermiddelen | Permanent afmeeranker voor harde / rotsachtige bodems

Productoverzicht

Het gietstalen afmeeranker is een compact permanent afmeeranker dat wordt gebruikt voor het afmeren van boeien, afmeerpunten voor kleine vaartuigen, afmeerpunten voor werkboten, drijvende doksystemen, kustwaterfaciliteiten en andere anker-en-kettingopstellingen waarbij de bodemconditie, het ankergewicht, de kettingmaat, de corrosiebescherming en de inspectieomvang samen moeten worden vastgesteld. De vorm concentreert de initiële contactkracht op de onderrand en hoeken, waardoor het anker zich in harde, rotsachtige, zanderige of gemengde bodems kan vastzetten wanneer de belasting van de afmeerlijn in de juiste richting wordt aangelegd.

Deze pagina is voorbereid voor gevormde ankers geleverd in gietstaal, gietijzer of gegoten roestvrij staal volgens projectvereisten. De korte schacht en het grote verbindingsoog zijn belangrijke aankoopargumenten omdat ze kettingwikkeling in ondiepe of getijdengebieden helpen verminderen en het anker kunnen worden afgestemd op een geschikte sluiting en ketting. Draagvermogen, ankergewicht, oogmaat, proefbelasting en certificaatbereik zijn niet vastgelegd door de geleverde gegevens en moeten vóór de offerte worden bevestigd.

Snelle specificaties

• Producttype: afmeeranker → compact permanent afmeeranker voor anker-en-ketting afmeersystemen. Typische bodemconditie: hard / rotsachtig / zanderig / gemengde bodems → uiteindelijke geschiktheid hangt af van bodemonderzoek, ankergewicht, kettingbereik en afmeerbelasting.
• Materiaalkeuzes: gietstaal, gietijzer of gegoten roestvrij staal → selecteren op basis van gewichtsvereiste, corrosieomgeving en certificaatbereik.
• Structurele kenmerken: lichaam met korte schacht en bovenste oog → ondersteunt kettingverbinding en helpt kettingwikkeling in ondiep of getijdenwater te verminderen.
• Oppervlaktebehandeling: thermisch verzinkt, zwarte bitumenverf, roestwerende verf of aangepaste afwerking → gekozen op basis van maritieme blootstelling en vereiste levensduur.
• Verbindingspunt: oog met grote diameter te bevestigen → sluitingmaat, kettingdiameter en slijtage-marge moeten vóór productie worden gecontroleerd.
• Leveringsopmerking: anker kan alleen of samen met ketting / sluiting worden geleverd indien gespecificeerd → volledige interface van het afmeersysteem moet worden bevestigd.
• Belastings- en testgegevens: te bevestigen → geen SWL, houdkracht, proefbelasting of testbelasting mag worden verklaard zonder projectberekening of testvereiste.

Belangrijkste technische parameters

Selectie- en aanvraaggids

Stap 1: Bevestig het ankertype: gietstaal / gietijzer / gegoten roestvrij staal afmeeranker.

Stap 2: Bevestig de bodemconditie: hard gesteente, gemengd gesteente en zand, zand, modder, grind, getijdengebied of andere bodemconditie uit het locatieonderzoek.

Stap 3: Bevestig het vereiste ankergewicht, de totale afmetingen, de oogdiameter, de kettingdiameter, de sluitingmaat en of het anker deel uitmaakt van een compleet afmeersysteem.

Stap 4: Bevestig de afmeeropstelling: boei / drijvend dok / klein vaartuig / werkboot / kustfaciliteit, waterdiepte, stroming, wind, golfslag en kettingbereik indien beschikbaar.

Stap 5: Bevestig de materiaalkwaliteit, oppervlaktebehandeling, corrosiemarge, verzinkings- of verfsysteem en de verwachte gebruiksomgeving.

Stap 6: Bevestig de inspectie- en certificaatvereiste: materiaalcertificaat, fabrikantencertificaat, proefbelastingstest, klasse-getuigenis of ander projectspecifiek document.

Stap 7: Geef de hoeveelheid, leveringsbestemming, vereiste levertijd, tekening of foto indien beschikbaar, en eventuele lokale installatie- of ophaalvereisten op.

Structuur

gegoten lichaam | Compacte onderranden en hoeken | Korte schacht / bovenste nek | Groot kettingverbindings oog | Glad afgewerkt ooggebied | Gietstaal / gietijzer / roestvrij staal materiaalkeuze | Thermisch verzinkt, bitumen geverfd, roestwerend geverfd of gespecificeerde afwerking

Afmeerhouding & Technische voordelen

• De vorm presenteert een geconcentreerde graafrand aan de zeebodem, wat helpt bij het instellen van het anker wanneer de afmeerbelasting in de juiste richting wordt aangelegd.
• Naarmate het anker zich in geschikt bodemmateriaal vestigt, kunnen de brede oppervlakken de bodemweerstand en het zuigeffect vergroten; de werkelijke houdprestaties zijn nog steeds afhankelijk van de bodemconditie, het ankergewicht, het kettingbereik en de belastingsrichting.
• Het dichte gegoten metalen lichaam biedt effectief onderwatergewicht en een compacte geometrie voor permanente afmeertoepassingen waar betonnen blokken of eenvoudige dode gewichten minder efficiënt kunnen zijn voor hetzelfde volume aan dekbehandeling.
• Een korte schacht helpt kettingwikkeling te verminderen in vergelijking met ankers met een langere schacht, wat nuttig is voor ondiep water, getijdenbeweging of gebieden waar beweging van de ketting rond het anker beperkt moet worden.
• Het grote oog maakt afstemming mogelijk met een correct gedimensioneerde sluiting en ketting. Oogdiameter, randradius, slijtage-marge en corrosiebescherming moeten vóór productie worden bevestigd.
• Gietstaal, gietijzer of gegoten roestvrij staal materiaal kan worden geselecteerd op basis van projectvereisten; materiaalkwaliteit en certificaatniveau mogen niet worden aangenomen zonder orderbevestiging.
• Thermisch verzinken, zwarte bitumenverf, roestwerende verf of aangepaste coating kan worden geselecteerd op basis van de corrosieomgeving, installatiemethode en het verwachte onderhoudsplan.

Aangepaste attributen

• Productnaam: Afmeeranker → te gebruiken voor permanente afmeermiddelen en anker-en-kettingopstellingen, niet als een gecertificeerd hijsproduct.
• Materiaal: Gietstaal / gietijzer / gegoten roestvrij staal → definitieve materiaalkwaliteit, gietroute en certificaatbereik moeten vóór de offerte worden bevestigd.
• Bodemconditie: Hard / rotsachtig / zanderig / gemengde bodem → werkelijke geschiktheid moet worden gecontroleerd met lokaal bodemonderzoek en afmeersysteemontwerp.
• Verbinding: Groot bovenste oog → moet overeenkomen met ketting, sluiting, slijtage-marge en installatiepraktijk.
• Oppervlaktebehandeling: Thermisch verzinkt / zwarte bitumenverf / roestwerende verf / aangepast → selecteren op basis van corrosieblootstelling en levensduurdoel.
• Houdprestaties: Te bevestigen → gebruik het droge ankergewicht niet alleen als gegarandeerde houdkracht.
• Testen: Te bevestigen → proefbelasting, trektest, houdtest of visuele / dimensionale inspectie moet vóór bestelling worden overeengekomen.
• Certificaatvereiste: Beschikbaar volgens orderbereik → klassecertificaat, materiaalcertificaat, fabrikantencertificaat of getuigenisrapport moeten vóór productie worden bevestigd.

Hoe het werkt

Anker wordt neergelaten met ketting en sluiting → Piramide rand raakt de zeebodem → Afmeerbelasting zorgt ervoor dat het anker zich vastzet en zakt → Brede gegoten body en bodemweerstand helpen het afmeersysteem te houden → Slijtage van ketting, sluiting, oog, coating en bodemconditie worden geïnspecteerd volgens het onderhoudsplan

Toepassingen

Permanente afmeerboeien | Afmeerpunten voor werkboten | Afmeersystemen voor kleine vaartuigen | Afmeerpunten voor drijvende dokken en jachthavens | Kustwaterfaciliteiten | Afmeerlocaties op harde / rotsachtige / zanderige bodems | Leveringsprojecten voor ankers en kettingen

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereisten, materiaal traceerbaarheid, inspectiebereik, testvereisten en goedkeuringsprocedures van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

Tekening & Foto's

Veelgestelde vragen

V1: Is een afmeeranker geschikt voor harde of rotsachtige bodems?

A1: Het kan worden overwogen voor harde, rotsachtige, zanderige of gemengde bodems wanneer het ankergewicht, de kettingopstelling, de waterdiepte, de lokale stroming en de afmeerbelasting worden gecontroleerd. De definitieve selectie moet worden bevestigd door de afmeersysteemontwerper of projectingenieur volgens de locatieconditie.

V2: Kan de houdkracht alleen uit het ankergewicht worden berekend?

A2: Nee. Het ankergewicht is belangrijk, maar de houdprestaties zijn ook afhankelijk van het bodemtype, de begraaf- of instelconditie, het kettingbereik, de belastingsrichting, de stroming, de golfslag en de installatiekwaliteit. Er mag geen gegarandeerde houdkracht worden gepubliceerd, tenzij de berekenings- of testbasis is bevestigd.

V3: Welke informatie is nodig vóór de offerte?

A3: Bevestig ankergewicht, totale afmetingen, oogdiameter, materiaalkwaliteit, oppervlaktebehandeling, ketting- en sluitingmaat, hoeveelheid, bodemconditie, certificaatvereiste, leveringsbestemming, en of proefbelasting of klasse-getuigenisinspectie vereist is.
