Roller Bar Anker Chain Cable Stopper met haak. JIS F 2031 voor 70 ′′ 132mm Grote Anker Chain

Rolbeugel Ankerketting Kabelstopper met Haak | JIS F 2031 voor grote ankerkettingen van 70–132 mm

Productoverzicht

De 70–132 mm ankerkettingkabelstopper van het rolbeugeltype met haak wordt geïnstalleerd in het ankerkettingtraject, normaal gesproken vóór de ankerlier en uitgelijnd met de ankerkettingopstelling van het schip. Het wordt gebruikt om ankerkettingen met een grote diameter vast te klemmen en vast te houden, zodat de houdkracht van de ketting kan worden overgebracht naar de stopperfundering en de scheepsconstructie in plaats van continu door de ankerlier te worden gedragen.

Dankzij het haakontwerp kan de stop de ankerketting aangrijpen en werken als een haak voor het vasthouden van de ankerketting binnen de stopopstelling. Deze pagina is geschreven voor grote ankerkettingen van 70 mm tot 132 mm, waarbij de pasvorm van de ketting, de sterkte van de fundering, de richting van de kettinggeleiding, de materiaalkwaliteit, de oppervlaktebehandeling en het certificaatbereik vóór productie moeten worden bevestigd. Het product is een ankerkettinghouder en geen hijshaak of hijsapparaat.

Snelle specificaties

• Producttype: Kabelstopper van het rolbeugeltype met haak → kettinghouder voor scheepsverankeringssystemen.
• Kettingmaatbereik: 70–132 mm → geschikt voor ankerkettingen met een grote diameter waarbij de fundering van het dek en de richting van de kettinggeleiding moeten worden gecontroleerd.
• Standaardreferentie: JIS F 2031 → standaardreferentie huidige kabelstopper; JIS F 2032 kan voorkomen in oudere tekeningen en mag alleen worden gecontroleerd op vervangingscompatibiliteit.
• Haakfunctie: haak voor het vasthouden van de ankerketting → grijpt de kettingschakel aan en helpt de ketting binnen de stopopstelling vast te zetten; het is geen hijshaak.
• Belangrijkste opgegeven afmetingen: h, h1, h2, L, L1, L4, B, b en D → handig voor dekindeling, controle van de fundering en bevestiging van offertes.
• Geschat gewichtsbereik: 1.096–5.750 kg → belangrijk voor handling, verpakking, transport en installatieplanning op de scheepswerf.
• Materiaalopties: zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer en smeden van staal → uiteindelijke materiaalkwaliteit en productieroute moeten de projectvereisten volgen.
• Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy shopprimer, gegalvaniseerd, gepolijst of behandeling op maat → eindcoating volgens de scheepsspecificaties.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig JIS F 2031 rolbeugeltype ankerketting kabelstopper met haak. Als de projecttekening nog steeds de oude JIS F 2032 vermeldt, controleer dan vóór de offerte de compatibiliteit van de vervanging.

Stap 2: Bevestig de nominale diameter van de ankerketting van 70 mm tot 132 mm, de kwaliteit van de ketting, de geometrie van de kettingschakel en of de stophaak overeenkomt met de daadwerkelijke kettingschakel.

Stap 3: Bevestig de installatiepositie, richting van de kettingleiding, beschikbare dekruimte, funderingsinterface, dekversterking en vereisten voor installatie op de scheepswerf.

Stap 4: Bevestig de materiaalvereiste: zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer, smeden van staal of projectgespecificeerde materiaalkwaliteit.

Stap 5: Bevestig de oppervlaktebehandeling: Sa 2.5 stralen met epoxy shopprimer, gegalvaniseerd oppervlak, gepolijst roestvrij oppervlak, eindcoatingsysteem of speciale anti-corrosie-eis.

Stap 6: Bevestig het certificaatbereik vóór de offerte: makercertificaat, materiaalcertificaat, klassecertificaat, getuigeninspectie of andere projectspecifieke goedkeuringseis.

Stap 7: Geef het aantal, het scheepstype, de installatietekening of referentiefoto, de bestemming van de levering en de vereiste levertijd op.

Structuur

Lichaam van rolbeugelstopper | Ankerkettinghouder | Grote kettingdoorgang | Kettingcontactgebied | Funderingsbasis | Stopper-aangrijpingsgebied | Oppervlaktebehandeling volgens bestelling

Voordelen van kettingvasthouden, installatie en engineering

• De stopper is bedoeld voor grote ankerkettingen van 70 mm tot 132 mm, waarbij het vasthouden van de ketting, de plaatsing van de fundering en de overdracht van de lading van de scheepsconstructie een zorgvuldige controle vereisen.
• De haakopstelling kan aangrijpen op de schakel van de ankerketting en werken als een vasthoudhaak voor de ankerketting binnen het stopsamenstel. De pasvorm van de ketting moet worden bevestigd aan de hand van de werkelijke maat van de kettingschakel en de kwaliteit van de ketting.
• Door de stopper voor de ankerlier te plaatsen, wordt de houdkracht van de ankerketting overgebracht naar de stopperfundering en de scheepsconstructie, mits correct vastgezet volgens de bedieningsprocedure van het schip.
• De rolbeugel en de kettingcontactopstelling ondersteunen de uitlijning van de ketting en verminderen geconcentreerd contact vergeleken met een vlak obstakel, terwijl het uiteindelijke kettingpad moet passen bij de opstelling van het schip.
• Het hoge gewicht van de eenheid en de grote afmetingen vereisen een geplande behandeling, hijsen tijdens de installatie, transportverpakking en voorbereiding van de fundering van de scheepswerf.
• De materiaalkeuze moet worden bevestigd op basis van de projectbelasting, de kettinggrootte, de corrosieomgeving, de inspectieomvang en de goedkeuringsvereiste voor de klasse.
• Oppervlaktevoorbehandeling door Sa 2.5 stralen en shopprimer biedt een gecontroleerde basis voor daaropvolgende coating; Het uiteindelijke verfsysteem moet de specificatie van de scheepscoating volgen.
• Er is geen SWL, testbelasting, toegestane belasting of kettingkwaliteit vermeld in de verstrekte gegevens. Deze waarden mogen pas worden gepubliceerd nadat ze zijn bevestigd door een standaardtekening, berekening of door de klasse goedgekeurd projectdocument.

Aangepaste kenmerken

• Standaardreferentie: JIS F 2031 → gebruik als hoofdpaginastandaard voor kabelstoppers; oude JIS F 2032-formuleringen moeten worden behandeld als verouderde referentie wanneer ze in oudere tekeningen worden aangetroffen.
• Type: Rolbeugeltype met haak → stopopstelling ontworpen om grote ankerkettingen in het verankeringssysteem vast te houden.
• Kettingmaat: 70–132 mm → selecteer op basis van de werkelijke diameter van de ankerketting en de geometrie van de kettingschakels.
• Haakfunctie: ankerkettinghouder → houdt de kettingschakel vast binnen de stopopstelling; geen hijshaak.
• Materiaal: zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer of smeden van staal → de uiteindelijke materiaalkwaliteit moet vóór productie worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer / gegalvaniseerd / gepolijst / aangepast → uiteindelijke oppervlakteafwerking volgt de bestelling en de scheepsspecificatie.
• Installatiepositie: Voor de ankerlier in het ankerkettingtraject → fundering, richting van de kettinggeleiding en dekversterking moeten worden bevestigd door middel van een tekening.
• Certificaatvereiste: beschikbaar volgens projectvereiste → klasse-inspectie, traceerbaarheid van materiaal en goedkeuringsbereik moeten vóór bestelling worden bevestigd.
• Maatwerk: beschikbaar → aangepast materiaal, coating, funderingsinterface of inspectieomvang moeten gebaseerd zijn op bevestigde tekening en projectvereisten.

Hoe het werkt

De ankerketting loopt door de stopperroute → De haak- en rolstangconstructie wordt gekoppeld aan de kettingschakel → De houdkracht van de ketting wordt via het stopperlichaam overgebracht naar de fundering en de scheepsconstructie → De ankerlier wordt ontlast van continue houdbelasting als de ketting correct is vastgezet

Toepassingen

Scheepsverankeringssystemen | Ankervoorzieningen op het voordek | Grote ankerketting 70–132 mm | Voorzieningen voor bescherming van ankerlieren | Nieuwbouwprojecten | Vervangings- en reparatieprojecten | Vrachtschepen | Bulkcarriers | Tankwagens | Containerschepen

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de reikwijdte van de inspectie, de traceerbaarheid van materialen en de goedkeuringsprocedure van de klassenorganisatie.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

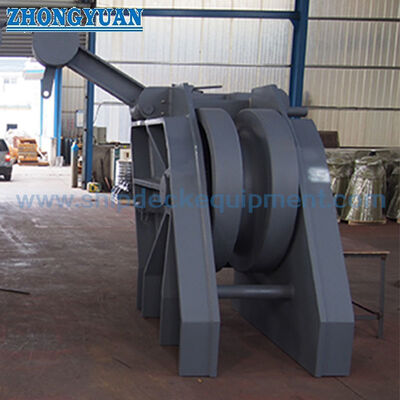

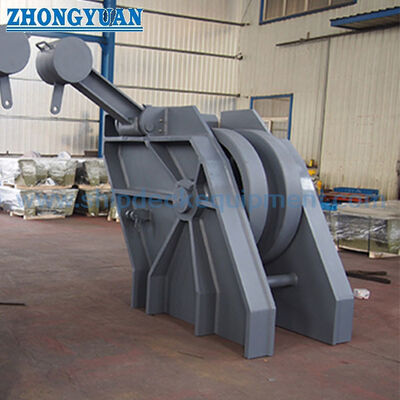

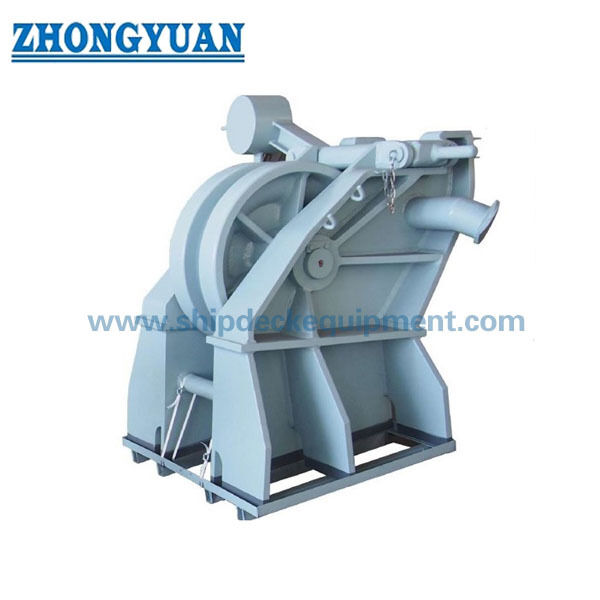

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Is de haak op deze kettingkabelstopper een hijshaak?

A1: Nee. De haak wordt gebruikt als vasthoudhaak voor de ankerketting binnen de kettingstopper. Het is bedoeld om de schakel van de ankerketting vast te houden/vast te zetten, niet om vracht te hijsen, apparatuur op te tillen of een gecertificeerd hijsmiddel te vervangen.

Vraag 2: Hoe moet de juiste maat kettingstopper worden geselecteerd?

A2: Selecteer de maat op basis van de diameter van de ankerketting, de geometrie van de kettingschakel, de kwaliteit van de ketting, de scheepstekening, de richting van de kettingleiding, de installatieruimte, de fundering van het dek en de klassevereiste. De bijgeleverde tabel geeft alleen de hoofdafmetingen en het gewicht weer; het biedt geen SWL of testbelasting.

Q3: Welke informatie is nodig vóór de offerte?

A3: Bevestig de definitieve standaardaanduiding, het type, de kettingdiameter, de materiaalkwaliteit, de oppervlaktebehandeling, de hoeveelheid, de certificaatvereiste, de installatietekening, het scheepstype, de afleverbestemming en de vereiste levertijd. Indien een klasseninspectie of berekeningsbeoordeling vereist is, moet dit vóór de offerte worden vermeld.
