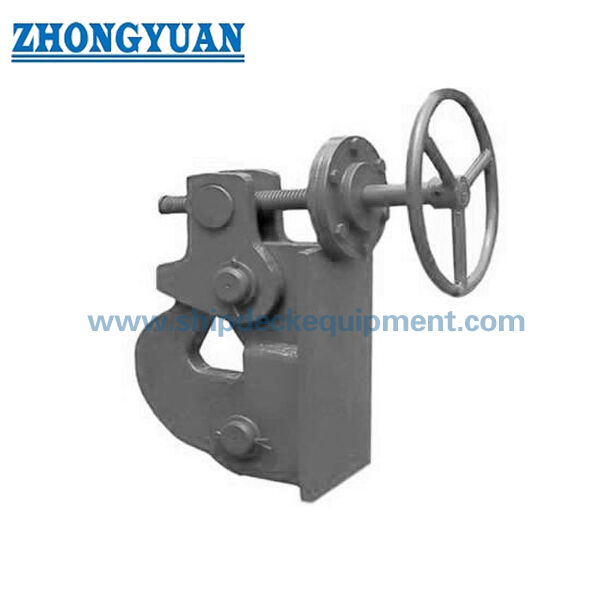

Schroeftype Anker Chain Releaser. Waterdichte kabelklem voor de installatie van scheepsdek en schot (CB 289-81)

Schroeftype ankerkettingontspanner | Waterdichte kabelklem voor installatie op scheepsdek en schot (CB 289-81)

Productoverzicht

De CB 289-81 schroefvormige ankerkettingontspanner, ook wel kabelklem of ankerkabelontspanner genoemd, wordt gebruikt om de eindschakel van een ankerketting vast te zetten en indien nodig gecontroleerd losmaken mogelijk te maken. Het kan worden aangebracht op het scheepsdek, op een schot of op de grens van de ankerkettingkast, afhankelijk van het scheepsontwerp, de installatieruimte, de waterdichte vereisten en de bedieningsopstelling.

Deze met een schroef bediende kabelklem heeft een bereik van nominale kettingdiameters van 25 mm tot 122 mm, gebaseerd op de meegeleverde parametertabel, en wordt vermeld voor ankerkettingen van klasse 2 en klasse 3. Voor scheepswerven, reparatiewerven, scheepseigenaren en technische kopers zijn de belangrijkste bevestigingspunten de kettinggrootte, de kwaliteit van de ankerketting, de montagepositie, de waterdichte functietest, de operationele speling, het materiaal, de oppervlaktebescherming, de reikwijdte van het certificaat en of de projecttekening CB 289-81 of een andere bevestigde revisie vereist.

Snelle specificaties

• Producttype: Schroeftype ankerkettingontspanner / kabelklem → beveiligt de eindschakel van de ankerketting en ondersteunt gecontroleerde vrijgave volgens de scheepsprocedure.
• Technische norm: CB 289-81 zoals geleverd → exacte standaardrevisie moet worden bevestigd als het projectdocument ook verwijst naar CB* 289-91.
• Nominale kettingdiameterbereik: 25 mm tot 122 mm → dekt verschillende ankerkettingmaten voor kleine schepen, sleepboten, werkboten, binnenvaartschepen en andere scheepstypen als de scheepstekening overeenkomt.
• Toepasselijke kettingkwaliteit: ankerkettingen van klasse 2 en klasse 3 → kettingkwaliteit en eindschakelafmetingen moeten vóór selectie worden gecontroleerd.
• Installatiepositie: grens van scheepsdek, schot of ankerkettingkast → montageconstructie, bedieningsruimte en waterdichte grens moeten worden bevestigd door middel van een tekening.
• Bediening: mechanische opstelling met schroefbediening → ontworpen voor praktische draaibediening en betrouwbare los-/borgwerking bij correcte installatie en onderhoud.
• Waterdichtheidsvereiste: waterdichte functietest is gespecificeerd → testmethode, druk, duur en acceptatiecriteria moeten de project- of klassevereiste volgen.
• Materiaal en afwerking: C-Mn staal of RVS, met Sa 2,5 stralen + epoxy shopprimer, verzinken of oppervlaktebehandeling op maat mogelijk volgens bestelling.

Belangrijkste technische parameters

Hoofdpagina selectie afmetingen voor CB 289-81 schroeftype ankerkettingspanner. Afmetingen zijn in mm tenzij anders vermeld. De volledige meegeleverde dimensietabel wordt bewaard in de sectie Engineering Reference.

Selectie- en onderzoeksgids

Stap 1: Bevestig de productnaam en standaardreferentie: schroeftype ankerkettingontspanner / kabelklem, CB 289-81 of de exacte projectgespecificeerde revisie.

Stap 2: Bevestig het nominale diameterbereik van de ankerketting, de kwaliteit van de ketting en de opstelling van de eindschakels/bittereinden volgens de specificatie van de ankerkettingen van het schip.

Stap 3: Bevestig de installatiepositie: dek-, schot- of kettingbakgrens, inclusief beschikbare ruimte, bedieningsrichting, openingspositie en waterdichte grens.

Stap 4: Bevestig de materiaalvereiste: C-Mn-staal, roestvrij staal of een andere gespecificeerde staalsoort, samen met eventuele materiaalcertificaatvereisten.

Stap 5: Oppervlaktebehandeling en corrosiebescherming bevestigen: Sa 2.5 stralen + epoxy shopprimer, gegalvaniseerde afwerking, definitief verfsysteem of oppervlaktebehandeling op maat.

Stap 6: Bevestig de inspectie en het certificaatbereik vóór de offerte: waterdichte functietest, makercertificaat, materiaalcertificaat, klasse-inspectie of indien nodig getuige-inspectie.

Stap 7: Geef het aantal, het scheepstype, de installatietekening of referentiefoto, de bestemming van de levering, de vereiste levertijd en eventuele vereisten van het classificatiebureau op.

Structuur

Schroefbediende behuizing | Kleminterface voor eindschakel van ankerketting | Handmatige / op afstand bedienbare verbinding volgens scheepsindeling | Interface voor dek- of schotmontage | Waterdichte afdichting | Inspectie en coating oppervlak | Optionele RVS uitvoering

Ontwerp-, installatie- en kwaliteitsvoordelen

• De met een schroef bediende structuur ondersteunt het geleidelijk mechanisch vastzetten en losmaken van de eindschakel van de ankerketting, wat handig is wanneer een eenvoudige, robuuste en bruikbare opstelling vereist is.
• De installatie kan op dek- of schotposities worden geplaatst, indien ondersteund door de scheepstekening; montagedetails, wapening en waterdichte begrenzing moeten worden gecontroleerd door de scheepswerf of het ontwerpbureau.
• Dankzij het meegeleverde maatbereik van 25 mm tot 122 mm kettingdiameter kan de kabelklem worden geselecteerd voor verschillende scheepsgroottes, waaronder kleine boten, sleepboten, werkboten, servicevaartuigen en binnenvaartschepen wanneer de kettingspecificatie overeenkomt.
• Het testen van de waterdichte functie wordt vermeld in de meegeleverde specificatie, waardoor het afdichtingsontwerp en de installatie-interface belangrijke aankoop- en inspectiepunten zijn.
• C-Mn staal- en roestvrijstalen opties stellen de koper in staat om de corrosieomgeving, onderhoudsverwachting, scheepsverfsysteem en projectbudget op elkaar af te stemmen.
• Roterende en schroefcontactgebieden moeten worden gecontroleerd op een soepele werking na fabricage, oppervlaktebehandeling en eindmontage om overmatige bedieningsinspanningen te voorkomen.
• Oppervlaktebehandeling kan worden uitgevoerd als Sa 2,5 stralen met epoxy shopprimer, galvaniseren of maatwerkcoating volgens de projectcoatingspecificatie.

Aangepaste kenmerken

• Standaard: CB 289-81 zoals geleverd → gebruik deze referentie wanneer de specificatie van de scheepswerf of de eigenaar om dit schroeftype ankerontspanner vraagt.
• Productnaam: Schroeftype ankerkettingontspanner/kabelklem → gebruikt voor het vastzetten en losmaken van de eindschakel van de ankerketting, niet voor hijsdiensten.
• Nominale kettingdiameter: 25–122 mm → selecteer op werkelijke ankerkettingdiameter en projecttekening.
• Ankerkettingkwaliteit: Graad 2 / Graad 3 → kettingkwaliteit en eindschakelafmetingen moeten vóór productie worden bevestigd.
• Installatie: grens van dek/schot/kettingbak → installatie-interface en waterdicht gebied moeten de tekening van de scheepsopstelling volgen.
• Bediening: mechanische ontgrendeling met schroefbediening → de lay-out van de bedieningshendel, stang of bediening op afstand moet worden bevestigd volgens het ontwerp van het vat.
• Waterdichte functie: test vereist volgens meegeleverde specificatie → testmethode en acceptatiecriteria moeten worden bevestigd door projectvereiste.
• Materiaal: C-Mn staal of roestvrij staal → exacte kwaliteit en certificaatomvang moeten vóór bestelling worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer, verzinkt of op maat → eindafwerking volgt de vereisten voor corrosiebescherming van het project.
• Certificaatvereiste: beschikbaar volgens projectvereiste → klassegoedkeuring, getuigeninspectie en certificaatniveau moeten vóór de offerte worden bevestigd.

Hoe het werkt

De eindschakel van de ankerketting wordt vastgezet door het vastklemmen van de kabel → Het schroefmechanisme houdt de schakel vast tijdens normaal gebruik → De operator draait de schroef/bedieningsinrichting vanuit de aangewezen positie wanneer vrijgave vereist is → De eindschakel wordt vrijgegeven volgens de scheepsprocedure → De waterdichte functie wordt gecontroleerd volgens de projecttestvereisten

Toepassingen

Kleine schepen | Sleepboten | Werkboten | Serviceboten | Patrouilleboten | Overheidsvaartuigen | Binnenvaartschepen | Ankerkettingkasten | Posities voor het bevestigen van dekankerkettingen | Eindposities voor schotankerkettingen | Nieuwbouw- en reparatieprojecten

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de reikwijdte van de inspectie, de traceerbaarheid van materialen, de vereisten voor waterdichte tests en de goedkeuringsprocedure van de klassenorganisatie.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

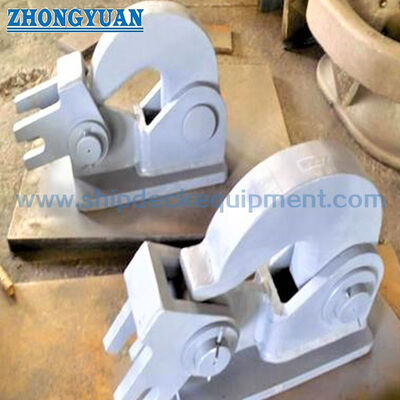

Tekening en foto's

Veelgestelde vragen

Vraag 1: Hoe moet de juiste CB 289-81 schroeftype ankerkettingspanner worden geselecteerd?

A1: Selecteer het model op basis van de nominale diameter van de ankerketting, de kwaliteit van de ketting, de opstelling van de eindschakels, de installatiepositie, de vrije ruimte en de scheepstekening. De meegeleverde tafellakens hebben een kettingdiameter van 25 mm tot 122 mm.

Vraag 2: Kan deze kabelklem op zowel dek- als schotposities worden geïnstalleerd?

A2: Het kan worden aangebracht op dek- of schotposities wanneer het scheepsontwerp de montage-interface en waterdichte grens ondersteunt. De scheepswerf of het ontwerpbureau moet de versterking, de openingslocatie, de bedieningsrichting en de inspectievereisten bevestigen.

Q3: Worden er bij elke bestelling automatisch klassecertificaten meegeleverd?

A3: Nee. Klassegerelateerde certificaten, getuigeninspectie, traceerbaarheid van materialen en waterdichte testdocumentatie moeten vóór de offerte worden bevestigd en gerangschikt volgens de projectvereisten en de goedkeuringsprocedure voor de klasse.
