Roller Type Ankerkettingstopper met Haak | JIS F 2031 voor 70–132 mm Grote Ankerketting

Roller Type Ankerkettingstopper met Haak | JIS F 2031 voor 70–132 mm Grote Ankerketting

Productoverzicht

De 70–132 mm roller type ankerkettingkabelstopper met haak wordt geïnstalleerd in de ankerkettingroute, normaal gesproken vóór de ankerlier en uitgelijnd met de ankerkettingopstelling van het schip. Het wordt gebruikt om ankerkettingen met grote diameters vast te klemmen en vast te houden, zodat de kettinghoudkracht kan worden overgedragen aan de stopperfundering en scheepsstructuur in plaats van continu door de ankerlier te worden gedragen.

Het haakontwerp maakt het mogelijk dat de stopper de ankerketting aangrijpt en werkt als een ankerkettinghoudhaak binnen de stopperopstelling. Deze pagina is geschreven voor grote ankerkettingen van 70 mm tot 132 mm, waarbij de kettingpassing, funderingssterkte, kettingleidingsrichting, materiaalgradatie, oppervlaktebehandeling en certificaatbereik vóór productie moeten worden bevestigd. Het product is een ankerkettinghoudapparaat, geen hijshaak of hijsapparaat.

Snelle Specificaties

• Producttype: Roller bar type ankerkettingkabelstopper met haak → kettinghoudopstelling voor scheepsanker systemen.
• Kettingmaatbereik: 70–132 mm → geschikt voor ankerkettingen met grote diameter waarbij de dekfundering en kettingleidingsrichting moeten worden gecontroleerd.
• Standaardreferentie: JIS F 2031 → huidige referentie voor kabelstoppers; JIS F 2032 kan voorkomen in oude tekeningen en moet alleen worden gecontroleerd op vervangingscompatibiliteit.
• Haakfunctie: ankerkettinghoudhaak → grijpt de ketting schakel aan en helpt de ketting vast te zetten binnen de stopperopstelling; het is geen hijshaak.
• Belangrijkste afmetingen verstrekt: h, h1, h2, L, L1, L4, B, b, en D → nuttig voor dek lay-out, funderingscontrole en offertebevestiging.
• Geschat gewichtsbereik: 1.096–5.750 kg → belangrijk voor scheepswerf handling, verpakking, transport en installatieplanning.
• Materiaalkeuzes: zacht staal, C-Mn staal, roestvrij staal, gietstaal, nodulair gietijzer en staal smeden → definitieve materiaalgradatie en productieroute moeten voldoen aan de projectvereisten.
• Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy primer, verzinkt, gepolijst of aangepaste behandeling → definitieve coating om te voldoen aan de scheepsspecificatie.

Belangrijkste Technische Parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig JIS F 2031 roller bar type ankerkettingkabelstopper met haak. Als de projecttekening nog steeds de oude JIS F 2032 vermeldt, controleer dan de vervangingscompatibiliteit vóór de offerte.

Stap 2: Bevestig de nominale ankerkettingdiameter van 70 mm tot 132 mm, de kettinggradatie, de geometrie van de ketting schakel, en of de stopperhaak overeenkomt met de werkelijke ketting schakel.

Stap 3: Bevestig de installatiepositie, de kettingleidingsrichting, de beschikbare dekruimte, de funderingsinterface, de dekversterking en de installatievereisten van de scheepswerf.

Stap 4: Bevestig de materiaaleisen: zacht staal, C-Mn staal, roestvrij staal, gietstaal, nodulair gietijzer, staal smeden, of project-specifieke materiaalgradatie.

Stap 5: Bevestig de oppervlaktebehandeling: Sa 2.5 stralen met epoxy primer, verzinkt oppervlak, gepolijst oppervlak, definitieve coating systeem, of speciale anti-corrosie vereiste.

Stap 6: Bevestig het certificaatbereik vóór de offerte: fabrikantencertificaat, materiaalcertificaat, klassecertificaat, getuigeninspectie, of andere project-specifieke goedkeuringsvereiste.

Stap 7: Geef de hoeveelheid, het scheepstype, de installatietekening of referentiefoto, de leveringsbestemming en de vereiste levertijd op.

Structuur

Roller bar stopper body | Ankerkettinghoudhaak | Grote kettingdoorgang | Kettingcontactoppervlak | Fundering basis | Stopper aangrijpingsgebied | Oppervlaktebehandeling volgens bestelling

Kettinghouding, Installatie & Engineering Voordelen

• De stopper is bedoeld voor grote ankerkettingen van 70 mm tot 132 mm, waarbij kettinghouding, funderingsopstelling en de overdracht van belastingen op de scheepsstructuur zorgvuldige controle vereisen.
• De haakopstelling kan de ankerketting schakel aangrijpen en werken als een ankerkettinghoudhaak binnen de stopperassemblage. De kettingpassing moet worden gecontroleerd ten opzichte van de werkelijke ketting schakelgrootte en kettinggradatie.
• Het positioneren van de stopper vóór de ankerlier helpt bij het overdragen van de ankerkettinghoudkracht naar de stopperfundering en de scheepsstructuur wanneer deze correct is vastgezet volgens de operationele procedure van het schip.
• De roller bar en de kettingcontactopstelling ondersteunen de kettinguitlijning en verminderen geconcentreerd contact in vergelijking met een platte obstructie, terwijl het definitieve kettingpad moet overeenkomen met de scheepsopstelling.
• Het hoge eenheidsgewicht en de grote afmetingen vereisen geplande handling, hijsen tijdens installatie, transportverpakking en voorbereiding van de fundering op de scheepswerf.
• Materiaalkeuze moet worden bevestigd volgens de projectbelastingsbasis, kettinggrootte, corrosieomgeving, inspectiebereik en klassegoedkeuringsvereiste.
• Oppervlaktevoorbereiding door Sa 2.5 stralen en primer biedt een gecontroleerde basis voor de daaropvolgende coating; het definitieve verfsysteem moet de specificatie van de scheepscoating volgen.
• Geen SWL, testbelasting, toegestane belasting of kettinggradatie is verstrekt in de aangeleverde gegevens. Deze waarden mogen niet worden gepubliceerd totdat ze zijn bevestigd door een standaardtekening, berekening of door de klasse goedgekeurd projectdocument.

Aangepaste Attributen

• Standaardreferentie: JIS F 2031 → te gebruiken als de hoofdstandaard voor kabelstoppers; oude JIS F 2032 bewoordingen moeten worden behandeld als legacy referentie wanneer gevonden in oudere tekeningen.
• Type: Roller bar type met haak → stopperopstelling ontworpen om grote ankerketting vast te houden in het ankersysteem.
• Kettingmaat: 70–132 mm → selecteer volgens de werkelijke ankerkettingdiameter en ketting schakelgeometrie.
• Haakfunctie: Ankerkettinghoudhaak → houdt / zet de ketting schakel vast binnen de stopperopstelling; geen hijshaak.
• Materiaal: Zacht staal, C-Mn staal, roestvrij staal, gietstaal, nodulair gietijzer, of staal smeden → definitieve materiaalgradatie moet vóór productie worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer / verzinkt / gepolijst / aangepast → definitieve oppervlakteafwerking volgt de bestelling en scheepsspecificatie.
• Installatiepositie: Vóór de ankerlier in de ankerkettingroute → fundering, kettingleidingsrichting en dekversterking moeten worden bevestigd door tekening.
• Certificaatvereiste: Beschikbaar volgens projectvereiste → klasse inspectie, materiaal traceerbaarheid en goedkeuringsbereik moeten vóór bestelling worden bevestigd.
• Maatwerk: Beschikbaar → aangepast materiaal, coating, funderingsinterface, of inspectiebereik moet gebaseerd zijn op bevestigde tekening en projectvereiste.

Hoe het werkt

Ankerketting gaat door de stopperroute → De haak en roller bar opstelling grijpt de ketting schakel aan → Kettinghoudkracht wordt overgedragen via de stopper body naar de fundering en scheepsstructuur → De ankerlier wordt ontlast van continue houdbelasting wanneer de ketting correct is vastgezet

Toepassingen

Scheepsanker systemen | Voordek ankeropstellingen | Grote ankerketting 70–132 mm | Ankerlier beschermingsopstellingen | Nieuwbouwprojecten | Vervanging en reparatieprojecten | Vrachtschepen | Bulkcarriers | Tankers | Containerschepen

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaal traceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

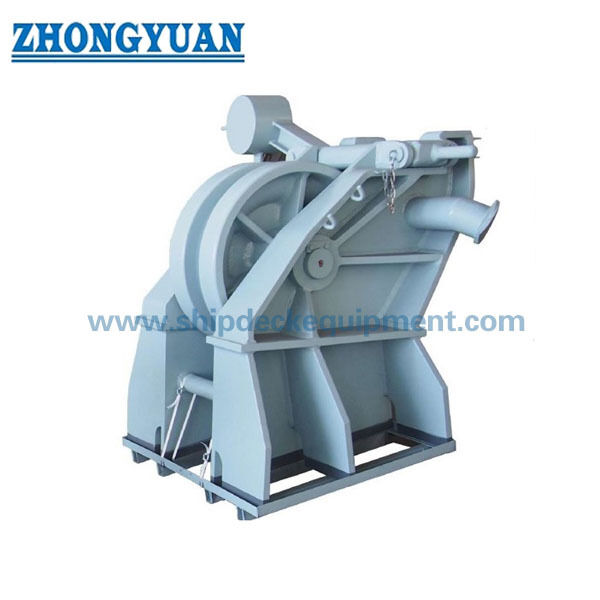

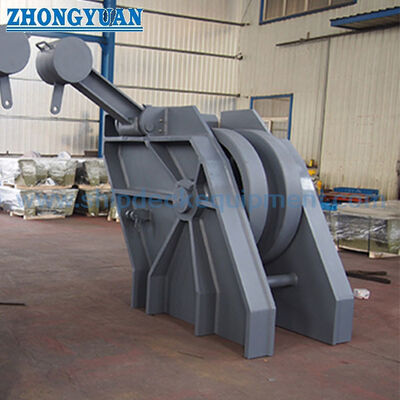

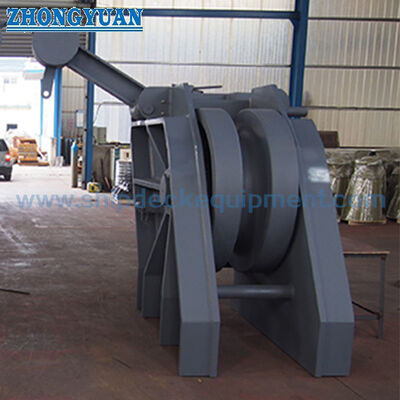

Tekening & Foto's

FAQ

V1: Is de haak op deze kettingkabelstopper een hijshaak?

A1: Nee. De haak wordt gebruikt als een ankerkettinghoudhaak binnen de kettingstopperopstelling. Het is bedoeld om de ankerketting schakel vast te houden / te beveiligen, niet om lading te hijsen, apparatuur te hijsen, of een gecertificeerd hijsapparaat te vervangen.

V2: Hoe moet de juiste kettingstoppermaat worden geselecteerd?

A2: Selecteer de maat volgens de ankerkettingdiameter, ketting schakelgeometrie, kettinggradatie, scheepstekening, kettingleidingsrichting, installatieruimte, dekfundering en klassevereiste. De verstrekte tabel geeft alleen de belangrijkste afmetingen en gewicht; het geeft geen SWL of testbelasting.

V3: Welke informatie is nodig vóór de offerte?

A3: Bevestig de definitieve standaardbenaming, type, kettingdiameter, materiaalgradatie, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, installatietekening, scheepstype, leveringsbestemming en vereiste levertijd. Indien klasse getuigeninspectie of berekeningsbeoordeling vereist is, moet dit vóór de offerte worden vermeld.
