Zeevaartketen voor vistuig G80 Korte, Midden & Lange Linkketen

Zeevaartketen voor vistuig G80 Korte, Midden & Lange Linkketen

Productoverzicht

Een zeetrolketen is een met een flitsendraai gesolde staalketen met een ronde schakel die wordt geleverd voor vistuigassemblages, zoals grondapparatuur voor trawlen, weging van netten, tonnetten, riemen,en aanverwante verbindingsdelenHet productassortiment omvat short-link-, mid-link- en long-link-configuraties.verbindingsruimte, en de manier waarop de ketting in een net- of riggingarrangement past, zodat de keuze moet worden gebaseerd op de goedgekeurde vistuigtekening in plaats van alleen de ketendiaameter.

Het aangeleverde bereik bedraagt 7·28 mm ketendiameter, 0,83·14,3 kg/m gewicht per eenheid en minimale breekbelastingen van 53 tot 860 kN. G80, een minimale veiligheidsfactor van 4,en de breekbelastingwaarden zijn door de fabrikant verstrekte productbenamingen. Zij stellen niet automatisch een gecertificeerde werklastlimiet voor de hefketen, een verankerketting of een door de klasse goedgekeurde moercapaciteit vast.verbindingsgegevens, materiaalkwaliteit, afwerking en testomvang moeten voor elke bestelling worden bevestigd.

Ketenconfiguratie

• Kortverbindingsketen: compacte verbindingsgeometrie en relatief hogere massa per meter bij vergelijkbare diameter → geschikt wanneer een nauwere verbindingsspacering, compacte beweging of geconcentreerde netto-gewichting vereist is.
• Mid-link keten: tussenliggende link lengte en gewicht → zorgt voor een praktische balans tussen compactheid, flexibiliteit en verbindingsvrijheid.
• Langverbindingsketen: meer open verbindingsgeometrie en over het algemeen lagere massa per meter bij vergelijkbare diameter → handig wanneer bevestigingsvrijheid, grotere articulatie,of een lager kettinggewicht per meter is de voorkeur.
• Eindelijke selectie: het type schakel, de diameter, de geleverde lengte, de eindopstelling en de aansluitingen moeten overeenkomen met de tekening van het vistuig en het werkelijke laadpad.

Snelle specificaties

• Productcategorie: Marine trawl / tonijn / visserijketen → gelaste rondketting voor visnetten en trawlgereedschappen
• Linkconfiguratie: Korte, middelste en lange link → maakt selectie mogelijk op basis van de compactheid van de keten, het gewicht van het apparaat, de beweging en de verbindingsruimte.
• Kettingdiameter: 7 ∼ 28 mm → bestrijkt lichte netwegingen via grotere verbindingen van vistuig in de bijgeleverde tabel.
• Minimum breeklastbereik: 53 ∼ 860 kN → door de fabrikant verstrekte trekreferentie; het gaat niet om een gedeclareerde lift WLL.
• Gewichtsbereik per eenheid: 0,83­14,3 kg/m → belangrijk voor het netto gewicht, de manipulatie, de totale massa van het versnellingskanaal, de verpakking en de vrachtberekeningen.
• Constructie: met flitsen gesoldeerde ronde schakels → laskwaliteit, warmtebehandeling en dimensionale consistentie zijn belangrijke productiecontroles.
• Materiaal: door de leverancier aangegeven legeringsstaal of koolstofstaal → exacte kwaliteit, chemische samenstelling, warmtebehandeling en mechanische eigenschappen moeten worden bevestigd.
• Afwerking en levering: eigen kleur of specifieke afwerking; tegenlaagdoos, houten kast, zak of stalen trommel met pallet, naargelang de bestelling.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig de werkelijke functie en de plaats van de installatie: trawlgrondslag, kettinghanger, weging van het net, tonnettenlijn, touw, aansluiting of andere toepassing van vistuig.

Stap 2: Selecteer de korte, midden- of lange schakel samen met de nominale diameter, de vereiste ketenmassa per meter, de bewegingseisen, de verbindingsruimte en de goedgekeurde net- of riggingtekening.

Stap 3: Bevestig de ontwerplastbasis: spanning in gebruik, sleep- of ophaalbelastingen, schok- en dynamische effecten, contact met de zeebodem, minimale breeklast, ontwerpfactor en verwachte slijtage.

Stap 4: Bevestig de kwaliteit van het materiaal, de vereisten voor warmtebehandeling, de kwaliteitscontroles van de flitsbottels, de oppervlakteafwerking, de corrosiebescherming, de blootstelling aan zeewater en eventuele eisen voor de bedrijfstemperatuur.

Stap 5: Bevestig de totale lengte of het aantal ketenlengten, eindschakels, verbindingsschakels, boeien of toebehoren, markering, afmetingsinspectie, testrapporten en, indien nodig, getuigenis van de klas.

Stap 6: Vermeld de hoeveelheid of totale meterstand, de vangstmethode, het vaartuigtype, de bestemming, de vereiste leverdatum, de verpakkingsmethode en de referentietekening of bestaande ketenfoto's.

Structuur

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

Selectie van vistuig en technische voordelen

• Met drie schakelgeometrieën kan de ketenopstelling worden afgestemd op het netontwerp, massaverdeling, buigbeweging en verbindingsafstand in plaats van alleen te selecteren op basis van de staafdiameter.
• De verstrekte waarden van het gewicht per meter ondersteunen de voorlopige berekening van de totale ketenmassa voor de beoordeling van het netto gewicht, de behandeling, de opslag, het verpakken en het laden van de schepen.
• De minimumwaarden van de breekbelasting geven een duidelijke referentie voor de trekkelectie, terwijl de bladzijde de breekbelasting gescheiden houdt van de werkbelasting en niet-ondersteunde hefbelastingen voorkomt.
• Flash-butt lassen is geschikt voor continue productie van ronde schakelingen, maar het verwijderen van schakelingen, de consistentie van het lassen, de afmetingen van de schakelingen en het warmtebehandelingsproces moeten worden gecontroleerd en gedocumenteerd.
• Een ketting met dezelfde diameter, maar verschillende kettinglengte kan gewicht, beweging en verbindingscompatibiliteit veranderen.
• Materiële traceerbaarheid, dimensionale inspectie, verificatie van de breeklast en getuigenis van derden kunnen worden geregeld volgens het overeengekomen inspectie- en testplan.

Productie, inspectie en kwaliteitscontrole

• Grondstof: Bevestig de staalkwaliteit, het warmtecijfer, de chemische samenstelling en het materiaalcertificaat vóór de productie, vooral wanneer G80 mechanische prestaties vereist zijn.
• Verbindingsvorming en lassen: regelaardiameter, vormgeometrie, flits-knop lassen parameters, lassen uitlijning en verwijdering van schadelijke lassen projecties.
• Warmtebehandeling: Bevestig het vereiste proces, de traceerbaarheid van de partij, de hardheid of de mechanische eigenschappen en de gegevens die van toepassing zijn op het geselecteerde materiaal en de sterkte.
• Afmetingsinspectie: controleer de ketendiameter, de lengte van de schakel, de binnenbreedte, de buitenbreedte, het gewicht van het apparaat, de totale geleverde lengte en de compatibiliteit met toebehoren of bestaande uitrusting.
• Bevestiging van de belasting: definieer de bewijslast, de minimale breeklast, de verlenging, de bemonsteringsfrequentie, de selectie van het proefstuk en de getuigenvereisten vóór de offerte.
• Eindinspectie en verpakking: Controleer de toestand van het oppervlak, de identificatie, de roestbescherming, de kettinglengte, het gewicht van het pakket en de zeewaardige verpakking volgens de leveringsvoorwaarden.

Materiaal en oppervlaktebehandeling

Omdat de prestaties van G80 afhankelijk zijn van de werkelijke materiaalkwaliteit, de lasprocedure, de warmtebehandeling en de testresultaten, is het niet mogelijk om de kwaliteit van het materiaal te bepalen.De definitieve aardoliebenaming moet worden bevestigd in plaats van alleen als algemene koolstofstaal te worden omschreven..

Standaardvoorziening kan zijn van eigen kleur of een andere afwerking die met de klant is overeengekomen.of andere corrosiebeschermingssystemen moeten worden bevestigd met het materiaal en de warmtebehandelingVoor hoogsterk legerd staal kan bijzondere aandacht nodig zijn voor de voorbereiding van de coating en de controle van de waterstofbrekbaarheid.Roestvrij staal moet worden behandeld als een afzonderlijke materiaaloptie met eigen mechanische eigenschappen en belastingtabel, tenzij dit door middel van een test wordt gecontroleerd..

Aanpassingsattributen

• Productsoort: Zeetrol / visserij / tonijnketen → selecteer de beschrijving op basis van het werkelijke visserijstelsel.
• Linktype: Korte / Midden / Lange → wijzigt de linkgeometrie, het gewicht van het apparaat, de beweging en de connectorvrijheid.
• Nominale diameter: 7·28 mm → samen met het koppelingstype en de minimale breeklastvereiste.
• Sterkte aanduiding: G80 vermeld door de leverancier → exacte regelnorm, materiaalkwaliteit en testbasis moeten worden bevestigd.
• Veiligheidsfactor: Minimaal 4 vermeld door de leverancier → geen aangegeven lift-WLL en onvoldoende zonder de basis voor het ontwerp van de toepassing.
• Oppervlakteafwerking: eigen kleur of op verzoek → coating specificatie en corrosiebescherming moeten in de bestelling worden opgenomen.
• Verpakkingsvorm: gesneden lengtes, continue lengtes, trommel, doos, zak of paletverpakking → totale lengte en eindopstelling te bevestigen.
• Documentatie: fabrikantcertificaat, materiaalcertificaat, afmetingsverslag en belastingsonderzoeksdocumenten → beschikbaar volgens de overeengekomen orderomvang.

Hoe het werkt.

Het vistuig wordt ingezet → De ketting levert de opgegeven massa, verbinding,of rigging functie → Link geometrie maakt beweging door middel van de tandwielcyclus → Spanning en contactbelastingen passeren door de ronde schakels en gelaste gewrichten → tandwiel wordt opgehaald, schoongemaakt en geïnspecteerd op slijtage, vervorming, corrosie en lasschade

Toepassingen

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

Certificeringen en documentatie

Producent-testcertificaten, materiaalcertificaten, dimensionale inspectieverslagen, breeklasttestverslagen en getuigendocumenten van derden kunnen worden geregeld volgens de bestelomvang.De certificering door de classificatiemaatschappij is onderworpen aan de toepasselijke regels van de maatschappij, productomvang, goedgekeurd testplan en inspectie aanvaarding; het wordt niet als standaardlevering beschouwd.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Verpakking en levering

• Verpakkingsmogelijkheden: tegenlaagdoos, houten behuizing of zak, zak, stalen trommel en paletverpakking voor de uitvoer, afhankelijk van de lengte van de keten, het gewicht van het stuk en de eisen van de klant.
• Identificatie van het pakket: productnaam, type koppeling, nominale grootte, geleverde lengte, referentie van warmte of partij, nettogewicht, brutogewicht en indien vereist, ordernummer.
• Transportbescherming: toepassing van overeengekomen tijdelijke roestbescherming, drainage, verpakking en zeewaardig versterking geschikt voor opslag en vervoer over zee.
• Leveringsgegevens: Bevestig de totale meterstand, het aantal pakketten, het maximale pakketgewicht, de beperkingen voor het tillen en hanteren, de bestemming en het vereiste leverschema.

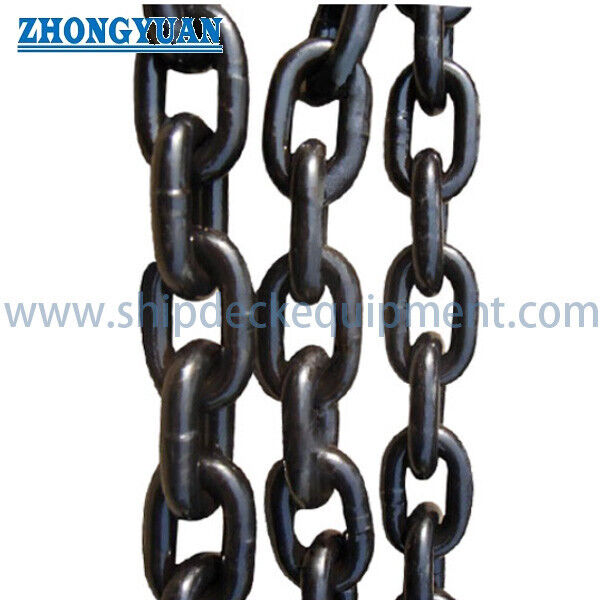

Tekening en foto's

Veelgestelde vragen

V1: Wat is het praktische verschil tussen trawlketens met korte, middellange en lange schakel?

A1: Korte verbindingen zorgen voor een compacte geometrie en over het algemeen een hoger gewicht per meter bij vergelijkbare diameter. Middenverbindingen zorgen voor een tussenliggende regeling. Lange verbindingen zorgen voor een meer open geometrie,grotere verbindingsruimteDe juiste keuze is afhankelijk van de nettekening, de vereiste massaverdeling, de beweging, de aansluitingen en de lading.

V2: Kan de geleverde G80-traalketen worden gebruikt voor het tillen?

A2: Niet alleen op basis van deze tabel.en minimale breekbelastingen zijn gegevens over de producten van de visserijketen en tonen niet automatisch aan dat de normen voor de hefketen worden nageleefd.Voor het opheffen of vervoeren van bovenhoofden is een afzonderlijk gespecificeerde en gecertificeerde ophefketen vereist met een aangegeven WLL, beproeving, markering en documentatie.

V3: Welke informatie is vereist voor een nauwkeurige offerte?

A3: Vermeld de vangstmethode en de ketenfunctie, het type korte/midde/lange schakel, de nominale grootte, de totale lengte of hoeveelheid, de vereiste minimale breekbelasting, het materiaal en de afwerking, de eindschakels of de toebehoren.toepassingsgebied van de test en het certificaat, verpakkingsvereiste, bestemming van levering, vereiste levertijd en een bestaande teken- of ketenmonster, indien beschikbaar.
