Productoverzicht

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limitDe aangeleverde keten is geïdentificeerd als een met flitsen gesmolten constructie en is verkrijgbaar in korte, midden-en lange verbindingsdimensieseries.

Voor professioneel gebruik bij het tillen moet het ketentyp overeenkomen met de toepasselijke norm en met de volledige tillelementen.Deze pagina behandelt daarom de short-link serie als de primaire ophefketenconfiguratieDe geleverde mid-link- en long-link-reeksen worden als optionele gelaste ketenreeksen behouden, maar hun gebruik voor bovenlift moet worden bevestigd door de toepasselijke standaard, de door de fabrikant aangewezen WLL,Proof-test-record, en goedkeuring van het project vóór de offerte of het gebruik.

Productomvang en veiligheidsgrens

• Primaire productomvang: gelaste kortsluitingsketen van legeringsstaal van de kwaliteit 80 voor ketenslingers en algemene hefwerkzaamheden, afhankelijk van de geselecteerde conformiteitsnorm en de gecertificeerde belasting.
• Niet automatisch uitwisselbaar met: gekalibreerde hefladingsketen, transmissie-keten, transportketen, sleepketen, ankerketen, ligketen of commerciële keten voor algemeen gebruik.
• De totale capaciteit van de sling is afhankelijk van de ketting, de hoofdschakel, de verbindingsschakel, de haak, het aantal benen, de hoek van de sling, de aanhangmethode, de symmetrie van de belasting, de temperatuur,en de nominale capaciteit van het zwakste onderdeel.
• In de bijgeleverde tabel wordt de minimale breekbelasting vermeld, maar geen gecertificeerde werklastgrens, bewijskracht, testmethode, warmtebehandeling of productstandaard.

Snelle specificaties

• Productsoort: Hoogsterkte gelaste lifte-keten van legeringsstaal → bestemd voor traceerbare ketensling- en riggingassemblages in plaats van niet-gegradeerde algemene keten.
• Kwaliteitsgraad: Kwaliteitsgraad 80 / Kwaliteit 8 zoals aangegeven door de klant → de definitieve conformiteitsgrondslag moet worden bevestigd als ISO 3076, EN 818-2 of een andere overeengekomen norm.
• Primaire hefconfiguratie: kortsluitketting, 7 × 21 mm tot 20 × 60 mm → compacte schakelstand ondersteunt gecontroleerde slinggeometrie en compatibele categorie 80 componenten.
• Voorgeschreven minimale breekbelasting: 53 tot 440 kN voor het korteverbindingsbereik → MBL is een destructieve testwaarde en mag niet als WLL worden aangegeven of gemarkeerd.
• Gegeven ontwerpfactor: Minimaal 4:1 tussen minimale breekbelasting en nominale belasting → uiteindelijke WLL moet door de fabrikant worden aangegeven en worden bevestigd door het toepasselijke testcertificaat.
• Constructie: flitsend gesoldeerde ronde linkketen → laskwaliteit, warmtebehandeling, dimensionale consistentie, beproeving en traceerbaarheid zijn cruciale productiekontroles.
• Afwerkingsmogelijkheden: zelfkleurige, verduisterde, geverfde of project-specifieke coating → coating selectie moet de inspectie zichtbaarheid, markering en gevalideerde mechanische eigenschappen behouden.
• Documentatieopties: materiaalcertificaat, testcertificaat van de fabrikant, bewijslastrecord, breeklasttest en inspectie door derden → exacte reikwijdte moet vóór bestelling worden bevestigd.

Belangrijkste technische parameters

Belastingscategorie en selectiebasis

• MBL en WLL moeten gescheiden blijven: de minimale breekbelasting wordt vastgesteld door middel van destructieve tests, terwijl WLL de maximale door de fabrikant aangegeven belasting is voor gebruik onder bepaalde omstandigheden.
• Een opgegeven minimale ontwerpfaktore van 4 zorgt op zich niet voor een gecertificeerde WLL. De regelgeving, de materialgraad, de warmtebehandeling, de weerstand, het bemonsteringsplan en de markering moeten worden bevestigd.
• Voor een ketensling moet de montagebevoegdheid gebaseerd zijn op de volledige configuratie, met inbegrip van het aantal benen, de ingesloten hoek, het type aansluiting, de belastingverdeling en de laagst toegestane ketting of bevestiging.
• Een kortsluitingsketen van klasse 8 is de configuratie die in ISO 3076 en EN 818-2 wordt behandeld voor ketenslingers en algemene hefwerkzaamheden.Mid-link- en langlinkketens vereisen een afzonderlijk bevestigde standaard- en nominale toepassing.
• Schokbelasting, zijbelasting, draaien, knooppen, geïmproviseerde verbindingen en laden over scherpe randen kunnen krachten creëren die niet worden vertegenwoordigd door de rechte keten MBL-tabel.
• Temperatuur, blootstelling aan corrosieve stoffen, chemicaliën, coatingproces, slijtage en eerdere blootstelling aan warmte kunnen van invloed zijn op de servicekwalificatie en inspectieintervallen; project-specifieke instructies zijn vereist.

Vervaardiging, testen en traceerbaarheid

• De selectie van legeringsstaalbalken moet worden gecontroleerd door een goedgekeurde materiaalspecificatie, warmtecijfer, chemische samenstelling en mechanische eigenschappen.
• De verbindingsvorming en het flash-butt lassen moeten een consistente verbindingsgeometrie en een gecontroleerde laszone behouden zonder scherpe vinnen, ondersnijden, onvolledige fusie,of een overmatige mismatch die de vermoeidheid en inspectie zou kunnen beïnvloeden.
• Warmtebehandeling is van essentieel belang om de gespecificeerde sterkte en taaiheid van graad 80 te bereiken.en partijidentificatie moeten worden geregistreerd volgens het overeengekomen kwaliteitsplan.
• De afmetingscontroles moeten betrekking hebben op de ketendiameter, de toonhoogte, de binnenbreedte, de buitenbreedte, de vervorming van de schakel en de massa per meter ten opzichte van de goedgekeurde tekening of standaardtoleranties.
• Tests op basis van de beproeving van de lading, tests op basis van de breeklast van de steekproef, visuele onderzoeken en eventuele aanvullende niet-destructieve tests dienen te worden uitgevoerd volgens de geselecteerde norm, het inspectie- en het testplan,en eisen van de afnemer.
• De batchmarkering en -documentatie moeten de afgewerkte keten verbinden met materiaal-, warmtebehandeling-, productie-, test- en inspectiedocumenten.De definitieve sling assemblage vereist een eigen identificatie en een markering van de nominale capaciteit.
• Warmdip galvanisatie, polymerencoating of andere na-warmtebehandelingsprocessen zijn geen standaardafwerkingen, maar vereisen procesgoedkeuring en bevestiging dat de mechanische eigenschappen, traceerbaarheid,en inspecteerbaarheid niet worden aangetast.

Ketenconfiguratie

• Short Link: Compacte toonhoogte-diameterverhouding → voorkeursfocus voor ketenslingers van klasse 80 en algemene hefwerkzaamheden, wanneer de geselecteerde norm specifiek betrekking heeft op korte keten.
• Mid-link: Verhoogde interne linklengte → kan meer verbindingsruimte bieden, maar de toepasselijke hefstandaard, WLL, beproevingstest en compatibele armaturen moeten worden bevestigd.
• Long Link: Lang pitch met een lagere massa per meter voor verschillende gelijkwaardige diameters → geschikt voor specifieke niet-standaard handling of algemene ketentoepassingen,maar niet te adverteren als bovenhoofdhefketen zonder kwalificatie.
• Afgeronde keten-slingassemblage: keten plus hoofdschakel, verbindingsschakels, haakjes, verkortingsapparaten en identificatiemerk → de assemblageclassificatie is beperkt door het laagst gerangschikte onderdeel.

Selectie- en onderzoeksgids

Stap 1: Bevestig de beoogde functie: materiaal voor de kettingschroef, afgewerkte kettingschroefassemblage, algemene opheffing, onderhoud van de schepen, vastklampen, overbrengingen of een andere toepassing.Verschillende taken vereisen verschillende normen.

Stap 2: Bevestig de toepasselijke norm en kwaliteit: ISO 3076 Klasse 8, EN 818-2 Klasse 8, ASME / lokale regelgeving, klantspecificatie of een andere goedgekeurde norm.

Stap 3: Geef de vereiste WLL- en slingconfiguratie aan: een-, twee-, drie- of vierbenige sling, effectieve lengte, slinghoek, aansluitingstype, belastinggeometrie, zwaartepunt,en elke randcontacttoestand.

Stap 4: Selecteer de ketenreeks en -grootte: kortsluiting d × p, ketendiameter, vereiste reikwijdte, hoeveelheid en of er een losse keten of een complete samengestelde sling nodig is.

Stap 5: Bevestig de eindcomponenten en de compatibiliteit: hoofdverbinding, koppelverbinding, haak, verkortingsinrichting, eindverbinding en de nominale capaciteit van elk onderdeel.

Stap 6: Bevestig de bedrijfsomstandigheden: temperatuurbereik, blootstelling aan zeewater of chemicaliën, corrosiebescherming, inspectieregeling en eventuele beperkingen op de coating of galvanisatie.

Stap 7: Bevestig documentatie en levering: materiaalcertificaat, fabrikantstestcertificaat, bewijslastcertificaat, breeklasttest, inspectie door derden/klasseinspectie, markering, verpakking, bestemming,en de vereiste leverdatum.

Aanpassingsattributen

• Productcategorie: Liftketen van legeringsstaal → voor gebruik met een gespecificeerde ketting en rigging wanneer deze wordt geleverd met de juiste standaard, testen en identificatie.
• Kwaliteitsgraad: graad 80 / graad 8 → exacte standaard- en mechanische eigenschappen moeten vóór de offerte worden bevestigd.
• Constructie: Flash-butt gelaste ronde-link keten → lasintegriteit, warmtebehandeling, dimensiecontrole en prooftesting zijn belangrijke kwaliteitspunten.
• Type primaire schakel: korte schakel → de erkende configuratie voor ketenslingers van klasse 8 volgens ISO 3076 / EN 818-2.
• Facultatieve verbindingsvormen: middenverbinding/langverbinding → toepassing en acceptatie van het opheffen vereisen afzonderlijke bevestiging.
• Materiaal: warmtebehandeld legeringsstaal → exacte staalkwaliteit, chemie, warmtebehandeling en hardheidsvereisten moeten worden bevestigd.
• Oppervlakteafwerking: zelfkleurige/zwart gemaakte/geverfde/gespecificeerde coating → coatingproces moet verenigbaar zijn met de gecertificeerde ketenconditie.
• Veiligheidsfactor: op het goedgekeurde certificaat en de identificatie moeten minimaal 4 vermeld → gemeten WLL en proeftestbasis worden bevestigd.
• Voorraadvorm: losse kettinglengte of samengestelde sling → assemblagecomponenten, bereik, WLL, tag en beproeving moeten worden vermeld.
• Omvang van het certificaat: volgens projectvereiste → materiaal, fabrikant, bewijslast, breeklast en inspectiedocumenten van derden worden niet als standaard beschouwd, tenzij besteld.

Hoe het werkt.

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification, inspectie en periodiek onderzoek ondersteunen veilige voortzetting van de dienst

Toepassingen

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

Inspectie, markering en veilig gebruik

• Controleer de ketting en alle toebehoren voor slijtage, schrammen, gaten, corrosie, gebogen of uitgerekte schakels, beschadigde lassen, warmtebeschadiging, onleesbare identificatie en ongeoorloofde reparaties.
• Gebruik geen sling zonder een duurzame en leesbare identificatie waarop de vereiste product- of assemblageinformatie volgens de toepasselijke norm en lokale regelgeving is aangebracht.
• Verwijder de keten uit het gebruik wanneer slijtage, vervorming, verlenging, scheuren, lasbeschadiging, blootstelling aan warmte, corrosie of andere verslechtering de door de fabrikant of de regelgevende norm vastgestelde limieten overschrijden.
• Repareer geen hefketen van graad 80 door veldlassen, geïmproviseerde verbindingen, bouten, staven of ongecontroleerde warmtebehandeling.
• Bescherm de ketting tegen scherpe randen en onbedoelde zijdelingse belastingen.
• De frequentie van de inspectie dient de gebruiksfrequentie, de ernst van de dienstverlening, het type belasting, de omgeving en de eerdere dienstverlening te weerspiegelen.

Certificeringen en documentatie

Materiaaltraceerbaarheid, testdocumentatie van de fabrikant, beproevingslasten, breeklasten, dimensiecontrole,en getuigenis van derden kan worden geregeld volgens de gekozen standaardDe beschikbaarheid van het certificaat en de bewoordingen daarvan moeten vóór de offerte worden bevestigd.

Voor maritieme of offshoreprojecten kan een classificatiemaatschappij of een onafhankelijke inspectie beschikbaar zijn wanneer deze door de afnemer wordt verlangd en door de desbetreffende maatschappij wordt aanvaard.Dit mag niet worden uitgelegd als automatische typegoedkeuring of als het feit dat elk van de vermelde certificaten bij elke bestelling wordt geleverd..

Op aanvraag beschikbaar en afhankelijk van projectvereisten/acceptabiliteit door de maatschappij: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

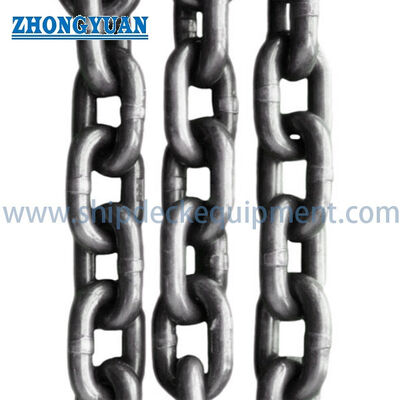

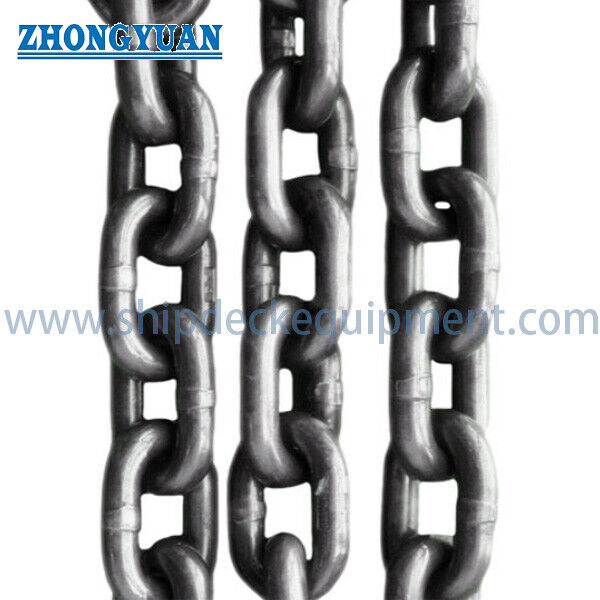

Tekening en foto's

Veelgestelde vragen

V1: Kan de vermelde minimale breekbelasting worden gebruikt als WLL-keten?

A1: Nee. De minimale breekbelasting is een destructieve testwaarde, terwijl de WLL de door de fabrikant gerangschikte bedrijfsbelasting is onder een gedefinieerde standaard- en ontwerpfaktore.de regelgevingDe definitieve WLL moet worden vermeld in de goedgekeurde documentatie en de product- of slingidentificatie.

V2: Kunnen de geleverde mid-link- en langlinkketens worden gebruikt voor bovenlift?

A2: Pas nadat de toepasselijke hefstandaard, de naleving van graad 80, de door de fabrikant toegestane WLL, de proefprocedure, de afmetingstoleranties en de compatibele armaturen zijn bevestigd.ISO 3076 en EN 818-2 hebben specifiek betrekking op kortsluitingsketen van klasse 8; de andere geleverde verbindingsreeksen mogen niet worden geacht dezelfde hefgoedkeuring te hebben.

V3: Welke informatie is vereist voor een betrouwbare offerte?

A3: Geef de standaard, de graden 80 en de basis voor de naleving, het type en de d × p-grootte van de keten, de vereiste WLL, de losse keten- of slingmontage, het aantal benen, de effectieve lengte, de hoek van de sling, de haakjes en de hoofdkoppelingen,bedrijfsomgeving, afwerking, hoeveelheid, test- en certificaatomvang, bestemming van de levering en vereiste levertijd.
