Gelaste visserijketen voor trawling en aquacultuur. Korte, middelgrote en lange schakel.

Gelaste visketting voor trawlvisserij en aquacultuur | Korte, middellange en lange schakels

Productoverzicht

Gelaste visketting is een ronde stalen ketting die wordt gebruikt als structureel en slijtageonderdeel in commerciële visuitrusting, trawlnetaanpassingen, kettingmatrices, grondcontactassemblages, visnetverzwaringssystemen en geselecteerde aquacultuurapparatuur. Het wordt geleverd in korte, middellange en lange schakelconfiguraties, zodat de koper sterkte, massa per meter, interne speling, bevestigingsruimte en de manier waarop de ketting interageert met netten, schakels, wartels, touwen en andere visuitrustingscomponenten kan afwegen.

Dit product moet worden geselecteerd op basis van de werkelijke visuitrustingsconfiguratie en niet alleen op basis van de kettingsdiameter. Vereiste informatie omvat schakeltype, nominale diameter, spoed, binnendiameter, buitendiameter, totale lengte, eindfittingen, minimale breekbelasting, materiaalgradatie, warmtebehandelingsconditie, oppervlakteafwerking, slijtageomgeving en inspectiedocumenten. De vermelde minimale breekbelasting is een kettingbreekkrachtwaarde; het is geen werkbelastingslimiet, veilige werkbelasting of hefcapaciteit.

Productconfiguraties

• Korte schakel (SL): compacte spoed en hogere massa per meter → nuttig waar een dicht kettingprofiel, gecontroleerde beweging en beperkte interne speling de voorkeur hebben.
• Middellange schakel (ML): tussenliggende spoed en gewicht → balanceert kettingsflexibiliteit, componentenspeling, massa en bevestigingsgemak.
• Lange schakel (LL): langere spoed en lagere massa per meter voor dezelfde diameter → biedt meer interne ruimte voor schakels, wartels, connectoren, netten of andere bevestigingen van visuitrusting.
• Standaardlengtes en eindconfiguraties: geleverd in afgesneden lengtes, spoelen, bundels, assemblages of projectspecifieke secties → eindschakels en accessoires moeten vóór productie worden bevestigd.
• Materiaalkeuzes: hoogwaardig gelegeerd staal, koolstofstaal of roestvrij staal kunnen worden besproken → de gepubliceerde breekbelastingstabel kan niet worden toegepast op verschillende materiaalgradaties zonder afzonderlijke verificatie.
• Oppervlakteafwerking: zelfkleur, geverfd, elektrolytisch verzinkt, thermisch verzinkt, of projectspecifieke coating → de keuze van de afwerking is afhankelijk van blootstelling aan zeewater, slijtage, vereiste levensduur en maattolerantie.

Belangrijke selectiegegevens

• Nominale diameter: 7–28 mm in het geleverde bereik → bepaalt de dwarsdoorsnede van de schakel, de kettingmassa, de compatibiliteit van de connector en de potentiële breekkracht.
• Schakelspoed: 21–150 mm afhankelijk van type en diameter → beïnvloedt flexibiliteit, interne speling, contactgedrag en het aantal schakels per meter.
• Binnendiameter: 10–44 mm in de geleverde tabel → moet schakels, wartels, touw, netfittingen en aangrenzende schakels accommoderen zonder te klemmen.
• Buitendiameter: 25,5–103 mm in de geleverde tabel → beïnvloedt ruimte, speling door geleiders, pakdichtheid en interactie met de visuitrustingsconfiguratie.
• Eenheidsgewicht: 0,82–14,41 kg/m → ondersteunt totale berekening van uitrustingsgewicht, planning van handling, vrachtschatting en ontwerp van grondcontact.
• Minimale breekbelasting: 60–980 kN in de geleverde tabel → een referentie voor destructieve tests en geen toegestane werkbelasting.
• Materiaalgradatie: te bevestigen → breekkracht is afhankelijk van staalkwaliteit, lasperfectie, warmtebehandeling, schakelgeometrie en testmethode.
• Beoogd gebruik: visuitrusting / trawlvisserij / aquacultuur → hijsen, personeelsbeheer, sleepwerkzaamheden van vaartuigen en aanleg van schepen vereisen aparte normen en certificering.

Belangrijkste technische parameters

Hoe korte, middellange of lange schakels te selecteren

• Kies korte schakels waar compacte geometrie, hogere kettingmassa per meter, verminderde interne beweging en nauwe interactie met het net of de grondcontactassemblage prioriteit hebben.
• Kies middellange schakels waar de toepassing een praktische balans vereist tussen kettingmassa, flexibiliteit, interne speling en compatibiliteit met fittingen.
• Kies lange schakels waar een lagere massa per meter en meer bevestigingsruimte belangrijk zijn, vooral wanneer schakels, wartels, connectoren, netten of vervangbare componenten door de schakel moeten gaan.
• Controleer de lager- en articulatie van de connector. Een connector die door de schakel past, kan nog steeds klemmen, zijdelingse belasting uitoefenen of een kleine contactradius creëren die de prestaties van de assemblage vermindert.
• Bevestig het volledige belastingspad. De sterkte van de ketting alleen bepaalt niet de capaciteit van eindschakels, schakels, wartels, netfittingen, gelaste bevestigingen of de complete visuitrustingsassemblage.

Materiaal, lassen en warmtebehandeling

Vissersketting wordt normaal gesproken geproduceerd uit rond staal dat tot schakels wordt gevormd en gesloten door een gecontroleerd lasproces, zoals stootlaslassen. Voor hoogwaardige kettingen kan het productieproces het verwijderen van lasflitsen, warmtebehandeling, kalibratie, dimensionale controle en mechanische tests omvatten. De materiaalgradatie en warmtebehandelingsconditie moeten worden gekoppeld aan de vereiste minimale breekbelasting.

• Hoogwaardig gelegeerd staal: normaal gesproken de voorkeur waar de gespecificeerde diameter-tot-sterkteverhouding een warmtebehandelde kettinggradatie vereist.
• Koolstofstaal: geschikt voor algemene vis- of nettoepassingen alleen wanneer de gradatie, lasbaarheid, warmtebehandeling en geverifieerde breekbelasting voldoen aan de projectvereiste.
• Roestvrij staal: geselecteerd voor corrosiebestendigheid in bepaalde omgevingen; gradatie, lasconditie, sterkte, risico op vastlopen en prijs moeten afzonderlijk worden bevestigd.
• Materiaalsubstitutie behoudt niet automatisch de getabelleerde breekbelasting. Koolstofstaal, gelegeerd staal en roestvrij staal vereisen hun eigen mechanische eigenschappen en testbasis.
• De oorspronkelijke claim van 'hittebestendig' mag niet worden gebruikt als algemene producteigenschap. Dienen bij hoge temperaturen vereist een gespecificeerd materiaal, bedrijfstemperatuurbereik, sterktebehoudgegevens en toepassingsbeoordeling.

Oppervlakteafwerking en corrosiebescherming

• Thermisch verzinken: biedt een dikkere zinklaag voor mariene corrosiebescherming, maar de laagdikte, de pasvorm van de schakel, het lasgebied en de effecten op mechanische eigenschappen moeten worden gecontroleerd.
• Elektrolytisch verzinken: biedt een dunnere en uniformere zinkafwerking, normaal gesproken met een lagere langetermijncorrosie-marge dan thermisch verzinken.
• Geverfde of gecoate afwerking: ondersteunt identificatie en initiële corrosiebescherming; slijtage bij grondcontact en schakellagers moet worden verwacht.
• Zelfkleur / zwarte afwerking: geschikt waar coating niet vereist is of waar de ketting na montage een projectspecifieke behandeling zal ondergaan.
• Afwerking van roestvrij staal: beitsen, passiveren, polijsten of andere afwerkingen kunnen worden gespecificeerd op basis van de gradatie en de gebruiksomgeving.
• Geen oppervlaktebehandeling elimineert slijtage. Inspectie-intervallen moeten rekening houden met corrosieverlies, slijtage tussen schakels, lasconditie, vervorming, scheuren en schade aan de coating.

Kwaliteitscontrole en testen

• Verificatie van grondstoffen → bevestig staalkwaliteit, warmtenummer, chemische samenstelling en documentatie van mechanische eigenschappen.
• Dimensionale inspectie → controleer nominale diameter, spoed, binnendiameter, buitendiameter, schakelvorm en lengtetolerantie.
• Lasinspectie → inspecteer laslocatie, verwijdering van flitsen, uitlijning, oppervlakte-indicaties en schakelgeometrie.
• Controle van warmtebehandeling → registreer oven-cyclus, batch-identificatie, hardheid en resultaten van mechanische tests wanneer hoogwaardige gradaties zijn gespecificeerd.
• Mechanische tests → proefbelasting, treksterkte en minimale breekbelastingstests kunnen per batch of monster worden geregeld volgens de overeengekomen specificatie.
• Traceerbaarheid en markering → identificeer type, maat, gradatie, batch, lengte, afwerking en testdocumentreferentie waar vereist.
• Einddocumentatie → testcertificaat van de fabrikant, materiaalcertificaat, dimensionaal rapport, coatingrapport en rapporten van externe inspecteurs zijn beschikbaar volgens de omvang van de bestelling.

Toepassingen in de visserij en aquacultuur

Bodemtrawluitrusting | Boomtrawl-ticklerkettingen | Kettingmatrices | Grondtouw- en voetrouwtouwassemblages | Trawlnetafzwaring | Visnetverbindingen | Vervangbare slijtagegedeelten | Aquacultuurnet- en kooiapparatuur | Projectspecifieke visuitrustingsassemblages

FAO-referenties voor visuitrusting beschrijven het gebruik van kettingen in boomtrawl-tickler-configuraties en kettingmatrices, waar de ketting direct interageert met de zeebodem en het visnet. Het uiteindelijke kettingtype en de maat moeten daarom worden geselecteerd door de ontwerper van de visuitrusting, afhankelijk van de treksnelheid, de bodemgesteldheid, de massa van de uitrusting, slijtage, de doelsoort, het vermogen van het vaartuig en de lokale visregelgeving.

Selectie- en aanvraaggids

Stap 1: Geef de toepassing op: trawketting, ticklerketting, kettingmatrix, grondtouw, netgewicht, aquacultuurapparatuur of een andere visuitrustingsconfiguratie.

Stap 2: Bevestig schakeltype, nominale diameter, spoed, binnendiameter, buitendiameter, vereiste lengte, aantal secties en totale hoeveelheid.

Stap 3: Geef de vereiste minimale breekbelasting, ontwerpbelasting, veiligheidsfactor of selectieregel, verwachte cyclische belasting, grondcontact, slijtage en corrosieomgeving op.

Stap 4: Bevestig materiaalgradatie, warmtebehandelingsconditie, oppervlakteafwerking, kleur, maattolerantie en of accessoires door de schakels moeten gaan of erin moeten articuleren.

Stap 5: Geef eindconfiguraties en accessoires op: vergrote eindschakels, schakels, wartels, connectoren, ringen, gelaste fittingen, identificatielabels of geassembleerde netsecties.

Stap 6: Bevestig testen, certificaat, externe inspectie, verpakkingsmethode, bestemming, levertijd en referentietekening of monster indien beschikbaar.

Verpakking en levering

• Afgesneden lengtes of assemblages moeten worden gelabeld op type, diameter, lengte, batch en hoeveelheid om menging tijdens installatie te verminderen.

• Verpakkingsopties omvatten multiplexkisten, houten kisten, geweven of nylon zakken, stalen drums, bundels en pallets, afhankelijk van de kettingmaat, coating, bestemming en behandelingsmethode.

• Verzinkte of gecoate kettingen moeten zo worden verpakt dat transportschade, waterretentie en slijtage van de coating tijdens opslag en zeetransport worden beperkt.

• Zware kettingsecties vereisen bevestigd verpakkingsgewicht, hijspunten, vorkheftrucktoegang en veilige losarrangementen.

Certificeringen en documentatie

ISO 9001-certificering, indien geldig, is van toepassing op het kwaliteitsmanagementsysteem van de leverancier en is geen productsterkte-norm. CE-markering is alleen van toepassing waar de ketting binnen specifieke EU-wetgeving valt en de vereiste conformiteitsbeoordeling is voltooid. BV of een andere externe inspectie-instantie mag testen bijwonen of documenten afgeven alleen binnen de overeengekomen inspectieomvang.

Classificatie / externe inspectie: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS en testcertificaat van de fabrikant kunnen worden geregeld volgens projectvereiste, productspecificatie, testomvang en acceptatie door de koper.

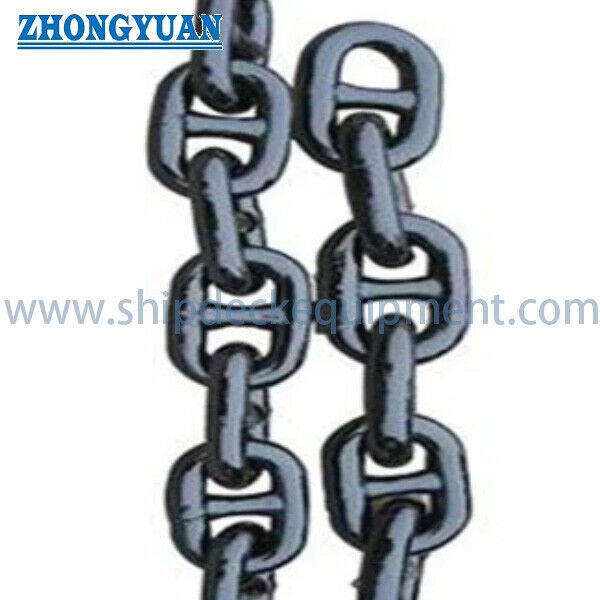

Tekening en foto's

Veelgestelde vragen

V1: Is de minimale breekbelasting de veilige werkbelasting van de ketting?

A1: Nee. Minimale breekbelasting is de kracht die een testmonster moet weerstaan of falen onder een gedefinieerde trektest. Het is geen WLL of SWL. De toegestane ontwerpbelasting moet worden vastgesteld door de ontwerper van de visuitrusting met behulp van de vereiste veiligheidsfactor, vermoeidheid, slijtage, corrosie, dynamische belasting en de capaciteit van de complete assemblage.

V2: Welk schakeltype is het beste voor visuitrusting?

A2: Korte schakels zorgen voor een compact en zwaarder kettingprofiel, middellange schakels bieden een balans tussen massa en speling, en lange schakels bieden een lagere massa per meter en meer bevestigingsruimte. De juiste keuze hangt af van de netconfiguratie, connectoren, grondcontact, vereist gewicht, flexibiliteit en slijtagepatroon.

V3: Kan deze visketting worden gebruikt voor hijsen, slepen van schepen of aanleggen?

A3: Niet op basis van deze tabel alleen. Hijs-, sleep- en aanlegkettingen vereisen hun eigen ontwerpnorm, gradatie, proefbelasting, markering, certificaten en toepassingsgoedkeuring. Een breekbelastingswaarde van een visketting mag niet rechtstreeks worden omgezet in een hijs-WLL, sleep-SWL of aanlegcapaciteit.
