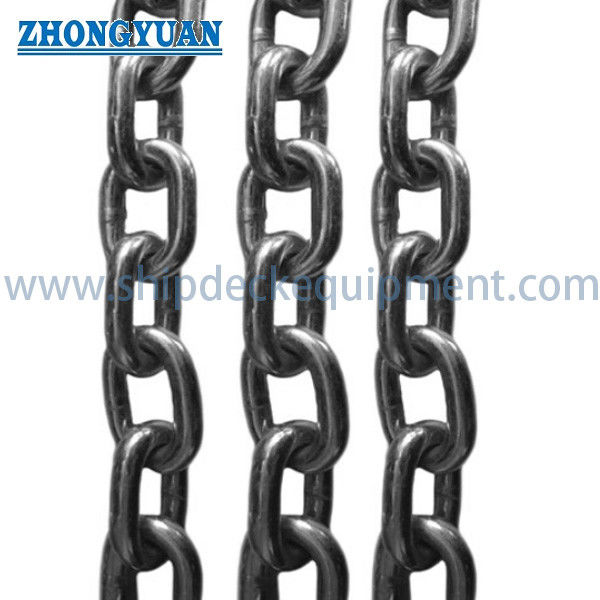

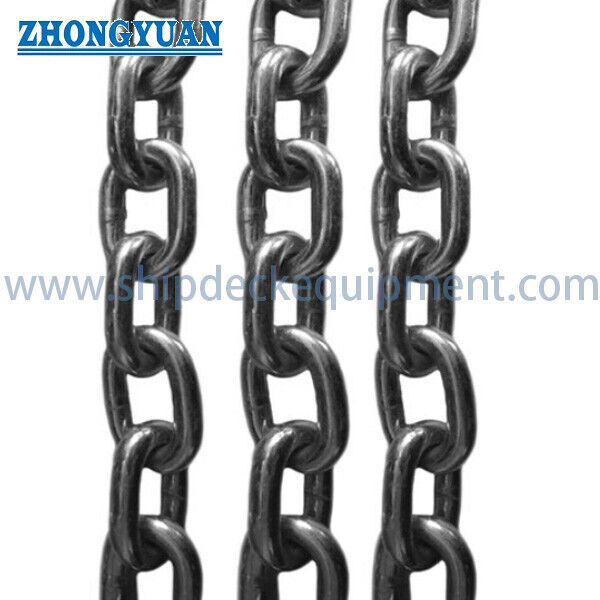

Graad 80 Korte Schakel Visketting | 7-20 mm Warmtebehandeld Gelegeerd Staal Trawlketting

Graad 80 korte schakel visketting | 7-20 mm warmtebehandeld gelegeerd staal trawketting

Productoverzicht

Graad 80 korte schakel visketting is een compacte gelaste ketting van gelegeerd staal, geleverd voor commerciële visserij en trawleruitrusting waar gecontroleerde schakelgeometrie, hoge minimale breekkracht, slijtvastheid en betrouwbare verbinding met compatibele visuitrusting vereist zijn. De vermelde maten gebruiken een korte spoed van ongeveer drie keer de staafdiameter, wat helpt om de ketting compact te houden en overmatige schakelbeweging binnen de visuitrusting te verminderen.

Deze pagina behandelt het geverifieerde bereik van 7 x 21 mm tot 20 x 60 mm in de geleverde parameter tabel. De selectie moet gebaseerd zijn op kettingdiameter, spoed, binnen- en buitenbreedte, massa per meter, minimale breekkracht, vereiste afgewerkte lengte, eindverbindingen, viswerkzaamheden en blootstelling aan corrosie. Graad 80 visketting mag niet worden beschreven als een gecertificeerde hijsketting, ankerketting of meertouwketting, tenzij een afzonderlijke toepasselijke norm, proefbelastingsprogramma, markering systeem en certificaatbereik zijn overeengekomen.

Snelle specificaties

• Producttype: Gelaste korte schakel visketting → compacte kettinggeometrie voor commerciële visserij en trawleruitrusting.
• Vermeld maatbereik: 7 x 21 tot 20 x 60 mm → zes geverifieerde maten met nominale staafdiameters van 7 tot 20 mm.
• Materiaal: Warmtebehandeld gelegeerd staal → materiaalkwaliteit, chemische samenstelling, warmtebehandelingsconditie en hardheidsbereik moeten worden bevestigd.
• Minimale breekkracht: 53 tot 440 kN → batch selectiewaarde voor nieuwe rechte ketting getest onder directe trek; dit is niet de toegestane bedrijfslast.
• Massa per meter: 1,09 tot 8,85 kg/m → nuttig voor het berekenen van het gewicht van de uitrusting, de hanteerlast, het verzendgewicht en de totale kettinghoeveelheid.
• Korte schakelgeometrie: Spoed ongeveer 3d → ondersteunt compacte routing en compatibiliteit met gespecificeerde schakels, wartels, ringen of visuitrustingsfittingen.
• Oppervlakteafwerking: Blank, zwart, geverfd of andere goedgekeurde coating → zeeblootstelling, slijtage, coatingdikte en dimensionale passing moeten worden overwogen.
• Leveringsbasis: Afgesneden lengtes, doorlopende lengtes, eindfittingen, markering, testdocumentatie en inspectie door derden volgens de bevestigde bestelscope.

Belangrijkste technische parameters

Kettinggeometrie & passing van verbindingen

• De nominale maat wordt uitgedrukt als staafdiameter d x spoed p. Alle zes vermelde maten gebruiken p = 3d, wat de definiërende compacte geometrie is die op deze pagina wordt gebruikt.
• De binnenbreedte bepaalt of schakels, ringen, wartels, haken, connectoren of andere componenten van visuitrusting zonder belemmering kunnen binnendringen en articuleren.
• De buitenbreedte beïnvloedt de speling door geleiders, vakken, kettingkasten, rollen, netten en andere omringende apparatuur.
• Compatibele fittingen moeten worden geselecteerd op basis van de werkelijke pen diameter, kaakbreedte, articulatievereiste en belastingsclassificatie, en niet alleen op basis van de nominale kettingdiameter.
• De ketting mag niet worden verdraaid, zijdelings belast over een schakel, scherp worden gebogen over een ongeschikte radius, of worden verbonden via een te kleine fitting.
• Als de ketting door een tandwiel, gaffel, gekalibreerde aandrijving of speciale geleider moet lopen, moeten de maattolerantie en de kalibratievereiste afzonderlijk worden bevestigd.

Viswerkzaamheden, slijtage & levensduur

• Commerciële visketting wordt blootgesteld aan herhaalde beweging, impact, slijtage, zoutwater, dekcontact en vervuiling door visactiviteiten. De selectie moet rekening houden met de werkelijke werkzaamheden en niet alleen met de minimale breekkracht.
• Korte schakels bieden een compacte en relatief stabiele kettingvorm, maar slijtage kan zich concentreren op contactzones tussen schakels en op verbindingspunten met schakels, ringen, wartels of netfittingen.
• Het ontwerp moet voortdurend schuren over scherpe stalen randen, overmatige schokbelasting, ernstige torsie en ongebalanceerde belasting tussen parallelle kettingpoten vermijden.
• Inspectie-intervallen moeten rekening houden met bedrijfsuren, vangstcycli, bodemcontact, blootstelling aan corrosie en waargenomen slijtage. Verlengde, gebarsten, verbogen, diep gecorrodeerde of lokaal versleten schakels moeten uit bedrijf worden genomen.
• Pensioen criteria, toegestane diameterverlies, reklimiet en reparatiebeleid moeten de visuitrustingsprocedure van de koper of de overeengekomen productnorm volgen. Beschadigde warmtebehandelde ketting mag niet op locatie worden gelast zonder een goedgekeurde fabrikantprocedure.
• Ketting verloren op zee kan achtergelaten visgerei worden. Afgewerkte lengtes, verbindingszekerheid, markering, inspectie en bergingsprocedures moeten worden gecoördineerd met de materiaalbeheerpraktijken van de scheepsoperator.

Materiaal, lassen & warmtebehandeling

• Gelegeerd staal biedt de basis voor sterkte en taaiheid voor Graad 80 prestaties, maar de exacte staalsamenstelling en reinigingsvereiste moeten worden vermeld in de inkoop specificatie.
• Elke schakel wordt gevormd en elektrisch gelast voordat de definitieve warmtebehandeling plaatsvindt in de typische productie van Graad 80 kettingen. De werkelijke procesroute en apparatuurkwalificatie moeten met de leverancier worden bevestigd.
• Afschrikken en ontlaten worden veel gebruikt voor Graad 80 gelegeerde kettingen om de vereiste balans van sterkte, taaiheid, ductiliteit en slijtvastheid te verkrijgen.
• De kwaliteit van de laszone is cruciaal omdat de schakellas deel uitmaakt van het directe trekbelastingspad. Procescontrole, visuele inspectie, dimensionale controles en mechanische tests moeten zowel het basismateriaal als de gelaste schakels omvatten.
• De term 'hittebestendig' mag niet worden gebruikt als algemene serviceclaim. Maximale en minimale bedrijfstemperaturen en eventuele lastreductie na blootstelling aan warmte vereisen bevestiging tegen de geldende productnorm.
• Veldverwarming, vlamsnijden, ongecontroleerd lassen of heet richten kan de warmtebehandelde eigenschappen veranderen en mag niet worden uitgevoerd zonder schriftelijke technische goedkeuring.

Oppervlaktebescherming voor maritieme visdienst

• Blanke of gepolijste ketting behoudt de oorspronkelijke schakelafmetingen, maar biedt beperkte corrosiebescherming en vereist daarom geschikte opslag, onderhoud en inspectie.
• Zwarte of geverfde afwerkingen bieden economische tijdelijke bescherming en gemakkelijke visuele identificatie, hoewel slijtage op contactpunten tussen schakels de coating geleidelijk zal verwijderen.
• Gespoten coating kan worden besproken wanneer het coatingsysteem, de droge filmdikte, flexibiliteit, slagvastheid en het effect op de speling van de verbindingen zijn gedefinieerd.
• Warmverzinken en elektrolytisch verzinken worden op deze pagina niet als standaard Graad 80 afwerkingen gepresenteerd. Warmtebehandelde gelegeerde kettingen kunnen worden beïnvloed door beitsen, galvaniseren, galvaniseringstemperatuur of waterstofgerelateerde degradatie.
• Elke verzinkte of gegalvaniseerde Graad 80 visketting vereist een door de fabrikant goedgekeurd proces, dimensionale beoordeling, post-behandeling verificatie en bevestiging dat de verklaarde breekkrachtwaarden geldig blijven.
• De geselecteerde afwerking moet worden vermeld met kleur, voorbereidingsgraad, coatingdikte, reparatiemethode, verpakkingsbescherming en eventuele onbehandelde contact- of identificatiegebieden.

Kwaliteitscontrole & testdocumentatie

• Inkomende materiaalcontrole kan staalkwaliteit verificatie, warmte / batch identificatie, chemische samenstelling en beoordeling van materiaalcertificaten omvatten.
• Productiecontrole moet staafdiameter, spoed, binnenbreedte, buitenbreedte, schakelvorm, laspositie, oppervlakteconditie en afgewerkte lengte omvatten.
• Warmtebehandelingsrecords en hardheidscontroles kunnen worden opgenomen waar vereist om procesconsistentie aan te tonen.
• Proefbelasting, breuksterkte test van monsters, buigtest, rekmeting, vermoeiingstest of metallografisch onderzoek moeten worden gespecificeerd door de koper of de geldende productnorm.
• De geleverde minimale breekkracht is een destructieve testwaarde, geen operationele testbelasting. Testmethode, monsterhoeveelheid, testfrequentie en acceptatiecriteria moeten vóór de offerte worden overeengekomen.
• Documentatie kan fabrikantscertificaat, materiaalcertificaat, dimensionaal inspectierapport, batch testrapport, warmtebehandelingsrecord en inspectierapport van derden omvatten volgens de bestelling.

Selectie & aanvraaggids

Stap 1: Bevestig de toepassingspositie binnen de visuitrusting, zoals trawler tuigage, netuitrusting verbinding, ballastregeling, dekuitrusting verbinding, of een andere door de tekening gedefinieerde taak.

Stap 2: Bevestig nominale maat d x p, vereiste afgewerkte lengte, hoeveelheid, kettinggewicht, minimale breekkracht en de veiligheids- of ontwerpfactor van het project.

Stap 3: Verstrek alle bijpassende fittingen en spelingen: schakel pen diameter, kaakbreedte, ring- of wartelafmetingen, connector kwaliteit, en eventuele geleider-, rol-, tandwiel- of opslagbeperkingen.

Stap 4: Bevestig materiaalkwaliteit, warmtebehandeling, bedrijfstemperatuur, corrosieomgeving, vereiste oppervlakteafwerking, kleur, coatingdikte en verpakking.

Stap 5: Bevestig testen en documentatie: materiaalcertificaat, proefbelasting, batch breektest, vermoeiingstest, dimensionaal rapport, inspectie door derden, markering en traceerbaarheid.

Stap 6: Verstrek visvaartuigtype, uitrustingstekening, foto's, vereiste leveringslengte, eindfittingen, bestemming, levertijd, en of de ketting voor nieuwe uitrusting of vervanging van bestaande uitrusting is.

Aangepaste attributen

• Kettingtype: Korte schakel gelaste visketting → deze pagina behandelt alleen compacte 3d-spoed geometrie.
• Kwaliteit: 80 → exacte geldende norm, legeringstaal specificatie en mechanische eigenschappen vereisten moeten worden bevestigd.
• Nominale maten: 7 x 21 / 10 x 30 / 13 x 39 / 16 x 48 / 19 x 57 / 20 x 60 mm → selecteer op belasting, uitrustingsgewicht en compatibiliteit van fittingen.
• Minimale breekkracht: 53-440 kN → van toepassing op nieuwe ketting onder de overeengekomen directe trektest; geen bedrijfslast of hijs WLL.
• Veiligheids- / Ontwerpfactor: Minimaal 4 aangegeven door de leverancier → de uiteindelijke toegestane bedrijfslast moet worden vastgesteld door de ontwerper van de visuitrusting en goedgekeurde operationele procedure.
• Oppervlakteafwerking: Blank / zwart / geverfd / goedgekeurde aangepaste coating → verzinken of galvaniseren vereist afzonderlijke technische bevestiging.
• Lengte & eindfittingen: Op bestelling → verstrek afgesneden lengte, aantal stuks, eindschakelregeling, connectoren en toegestane lengtetolerantie.
• Documentatie: Volgens inkoop specificatie → leverancier QMS certificaat, product testrapporten en inspectie door derden zijn aparte documenten.

Hoe het werkt

Belasting van visuitrusting komt binnen via een compatibele connector → Compacte korte schakels dragen directe trekspanning over via de gelaste gelegeerd stalen ketting → Kettinggewicht en geometrie dragen bij aan de gespecificeerde uitrustingsregeling → Eindverbinding brengt de belasting over naar het volgende onderdeel van de visuitrusting

Toepassingen

Commerciële visuitrusting | Trawleruitrusting | Net rigging en ballastposities | Verbindingen van dekuitrusting van vissersvaartuigen | Aquacultuurapparatuur indien goedgekeurd door de systeemontwerper | Vervangingsketting passend bij een bestaande tekening

Certificeringen & Documentatie

ISO 9001 certificering heeft betrekking op het kwaliteitsmanagementsysteem van de leverancier en is op zichzelf geen productcertificaat. CE-documentatie is alleen van toepassing wanneer de ketting op de EU-markt wordt gebracht binnen het toepassingsgebied van de toepasselijke wetgeving en de vereiste conformiteitsbeoordeling heeft voltooid. SGS of een andere derde partij kan inspectie of testen uitvoeren wanneer dit is opgenomen in de inkooporder. Certificaattype, norm, testbereik, markering en uitgevende organisatie moeten vóór de offerte worden bevestigd.

Beschikbare documentatie volgens bestelling: Leverancier ISO 9001 QMS certificaat | Materiaalcertificaat | Fabrikantscertificaat | Batch dimensionaal en breekkracht rapport | Warmtebehandelingsrecord | Inspectie door derden of SGS testrapport | CE-verklaring en ondersteunende documenten alleen waar wettelijk van toepassing

Tekening & Foto's

Veelgestelde vragen

V1: Hoe moet de juiste maat Graad 80 visketting worden geselecteerd?

A1: Selecteer de ketting op basis van de vereiste belasting van de visuitrusting, de ontwerpfactor van het project, de minimale breekkracht, het vereiste kettinggewicht, de schakelafmetingen, de afgewerkte lengte en de compatibiliteit met elke connector en geleider. Selecteer niet alleen op diameter, en beschouw de minimale breekkracht niet als de toegestane bedrijfslast.

V2: Is deze ketting geschikt voor hijsen boven het hoofd?

A2: Niet automatisch. Deze pagina is voor commerciële visketting. Gebruik voor hijsen vereist een afzonderlijk bevestigde hijsketting norm, gecertificeerde werkende lastlimiet, proefbelastingsregime, markering, traceerbaarheid, compatibele hijscomponenten en toepasselijke CE- of regelgevende documentatie. De geleverde visketting tabel alleen vestigt geen hijs conformiteit.

V3: Kan Graad 80 visketting warmverzinkt of elektrolytisch verzinkt worden?

A3: Alleen na technische bevestiging door de kettingfabrikant. Beitsen, galvaniseren en verzinken kunnen warmtebehandeld gelegeerd staal beïnvloeden en kunnen afmetingen of mechanische prestaties veranderen. Het proces, de waterstofcontrolemaatregelen, de post-behandelingstests en de voortdurende geldigheid van de minimale breekkracht moeten vóór levering worden bevestigd.
