Noorse Standaard Gelaste Ronde Ketting voor Maritieme en Industriële Toepassingen

Norse standaard gelaste ronde schakelketen voor maritieme en industriële toepassingen

Productoverzicht

De gesolde ronde schakelketen van Norwegian Standard wordt geleverd aan de dimensieseries die gewoonlijk als een Noorse keten worden verkocht, met nominale staafdiameter van 3,5 mm tot 19 mm.De keten bestaat uit elkaar vergrendelde ronde stalen schakels, gevormd en in continue lengtes gesweisd met een flitsend koppelHet is bestemd voor algemeen maritiem gebruik, visserij, landbouw, bosbouw, ophanging, aansluiting, barrière en industriële dienst waar de gespecificeerde verbindingsgeometrie en laadbasis geschikt zijn.

De verstrekte gegevens bevatten de afmetingen van de schakel, het gewicht van het schakel, de referentiebrekbelasting en de standaardtoevoerlengte.beproefde belastingDe referentiebrekbelasting mag derhalve niet als een WLL worden behandeld.of gekalibreerde transmissie toepassing vereist een afzonderlijk bevestigde norm, kwaliteit, proefproefregime, markering en certificaten.

Snelle specificaties

• Productsoort: flitsend gesoldeerde ronde schakelketen → flexibele vergrendelingsschakels voor algemene aansluiting, ophanging en onderhoudsdiensten.
• Nominale staafdiameter: 3,5 ‰ 19 mm → bedekt de lichte bedrijfsketen tot en met grotere algemene afmetingen.
• De lengte van de binnenste schakel: 18?? 57 mm → beïnvloedt de articulatie, de compatibiliteit van de bevestigingen en het aantal schakels per meter.
• Inwendige verbindingsbreedte: 5,5 ∼ 27 mm → moet worden gecontroleerd tegen haakjes, boeien, pinnen en andere verbindingsonderdelen.
• Eenheidsgewicht: 0,25­8,00 kg/m → ondersteunt de berekening van de verwerking, verpakking, vracht en totale massa van de montage.
• Referentiebrekbelasting: 500-14.000 kgf uit de bijgeleverde tabel → uitsluitend uiteindelijke referentiewaarde, geen opgegeven WLL.
• Oppervlakteafwerking: zelfkleurig, elektro-gegalvaniseerd, warm gegalvaniseerd of geschilderd → selecteer op basis van corrosie blootstelling en afmetingsmatigheid.
• Leveringsformaat: standaard gesneden lengtes van 30-100 m, afhankelijk van de grootte → aangepaste lengtes, eindverbindingen en verpakking dienen vóór de offerte te worden bevestigd.

Belangrijkste technische parameters

Beperking van de belasting en beoogd gebruik

• De breekbelasting is de referentiekracht bij welke een proefstuk naar verwachting zal falen; het is niet de toegestane bedrijfsbelasting en mag niet rechtstreeks als WLL worden gebruikt.
• Voor deze serie is geen werklastlimiet, veiligheidsfactor, bewijslast, ketenkwaliteit, warmtebehandeling of aanvaardingsnorm verstrekt.
• Het standaardproduct moet worden behandeld als een gesolde linkketen voor algemeen gebruik, tenzij in de aankoopspecificatie een gecertificeerde hef-, hecht- of draagfunctie wordt bepaald.
• Voor luchtheffingen of ketenslingdiensten, vermeld een afzonderlijke specificatie van de hefketen met vermelding van de toepasselijke standaard, kwaliteit, WLL, beveiligingstest, breektest, traceerbaarheid, markering,en inspectiecertificaat.
• Bij gebruik van tandwielen, zakwielen, hefbomen of overbrengingen moet de schakelstand, de afmetingstoleranties, de kalibratie, de hardheid en de compatibiliteit van wielen worden bevestigd;De aangeleverde afmetingen alleen bepalen niet de geschiktheid van de transmissie..

Selectie- en onderzoeksgids

Stap 1: Bevestig de nominale staafdiameter en de vereiste binnenverbindingslengte/breedte aan de hand van de tekening van de klant, het referentiemonster, de paringshaak, de boei, de pin of de bevestiging.

Stap 2: Vermeld het daadwerkelijke recht: algemeen nut, visserij, landbouw, bosbouw, ophanging, barrière, bevestiging, overbrenging, bevestiging of opheffing.Voor belastingsnormen is een aparte technische specificatie vereist.

Stap 3: Bevestig de materiaalkwaliteit, de warmtebehandeling, de vereiste WLL- of proofbelasting, de minimale breekkracht, de dimensietolerantie, de lasacceptabiliteit en de traceerbaarheid wanneer dit projectvereisten zijn.

Stap 4: Selecteer de kleur, het elektrogalvaniseerde, het warmgalvaniseerde of het geverfde afwerkingspunt, afhankelijk van de omgeving.

Stap 5: Geef de totale lengte, de lengte per stuk, de hoeveelheid, de eindverbinding of de aanpassingsvereisten, de verpakkingsmethode en of de ketting los, in rollen, gebundeld of in emmers/zakken wordt geleverd.

Stap 6: Bevestig de reikwijdte van de inspectie en de documentatie, de bestemming van de levering, de vereiste levertijd en verstrek een tekening, een monster of een foto wanneer exacte verenigbaarheid met het Noorse model vereist is.

Bouw

Ronde stalen staaf. Gevormd door vergrendelde schakels. Flitsend gelaste verbinding. Las trimmen en bekleden.of een specifieke verpakking

Productie en kwaliteitscontrole

• De invoer van staal moet worden geïdentificeerd en de controle van de staafdiameter moet worden afgestemd op de bestelde materiaalkwaliteit; de generieke beschrijving "IJzer" is niet voldoende voor een ketting met een belastingscategorie.
• Linkvorming moet de binnenlengte, de binnenbreedte, de linkuitlijning en de draaiing controleren, zodat aangrenzende links zich articuleren zonder lokale binding.
• Bij het lassen met flitsen moet een volledig gewricht worden geproduceerd rond het schakelgedeelte.
• De afmetingscontrole moet betrekking hebben op de staafdiameter, de toonhoogte/de lengte van de binnenkant, de binnenkantbreedte, de totale snijlengte en het gewicht van de eenheid indien gespecificeerd.
• Bij visuele inspectie van lassen en verbindingsoppervlakken moeten scheuren, onvolledige smelting, scherpe vinnen, overmatige mismatch en coatingsfouten worden geïdentificeerd die van invloed kunnen zijn op de bediening of de behandeling.
• Prooftesting, breektesting, hardheidstesting, materiaalverificatie en getuigenis van derden worden alleen geregeld wanneer dit in de aankoopspecificatie is vermeld.
• Het selecteren van het galvaniseren of van een andere coating moet rekening houden met de corrosie, de continuïteit van de coating, de verbindingsverbinding en de dimensionale compatibiliteit met de koppelstukken.

Aanpassingsattributen

• Standaardbasis: Noorse afmetingspatroon, exact NS-nummer moet worden bevestigd → in de bijgeleverde tabel is geen spoorbare Noorse standaardbenaming vermeld.
• Ketentyp: Gesolde ronde schakelketen → de aangeleverde geometrie is een conventionele schakelketen, niet een bevestigde schakelketen.
• Afmetingsbereik: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → selecteer op basis van de verbindingsgeometrie, de dienstplicht en de vereiste belastingbasis.
• Materiaal: te bevestigen koolstofstaal of legeringsstaal → materiaalchemie en warmtebehandeling moeten overeenkomen met de vereiste belasting.
• Lasproces: Flash-butt gelast → lasprocedure, las aanvaarding en testomvang zijn afhankelijk van de project specificatie.
• Oppervlaktebehandeling: zelfkleurig/elektrogalvaniseerd/warm gegalvaniseerd/geverfd → geselecteerd voor corrosieomgeving en paringscomponentvrijheid.
• Belastingsgegevens: referentiebrekbelasting uit de bijgeleverde tabel → geen WLL en niet voldoende om de hefbaarheid vast te stellen.
• Leveringslengte: 30-100 m per standaardstuk, afhankelijk van de grootte → maatwerklengtes en verpakking beschikbaar na bevestiging.
• Inspectie: Inspectie door de fabrikant of getuigenis van derden volgens bestelling → SGS of andere inspectie is niet inbegrepen, tenzij anders vermeld.

Ketengeometrie en laadpad

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Toepassingen

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Inspectie en certificering

De inspectie en de documentatie kunnen worden geregeld op basis van de bestelde douanerechten, de traceerbaarheid van het materiaal, het testplan en de eisen van de klant.dimensieverslag, materiaalcertificaat, coatingsrapport, proef- of breektestrapport en getuigenverslag van derden indien gespecificeerd.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate ?? alleen beschikbaar indien van toepassing op het bevestigde productrecht, de inspectieomvang en de goedkeuringsprocedure;niet standaard wordt geleverd.

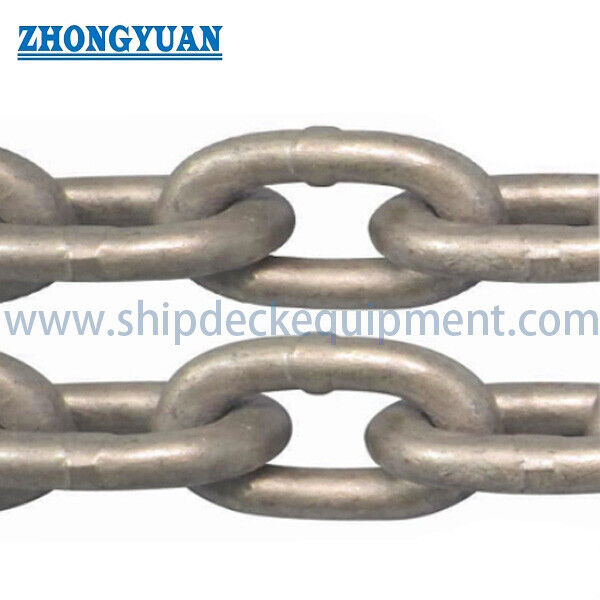

Tekening en foto's

Veelgestelde vragen

V1: Is de breekbelasting in de tabel gelijk aan de werklastlimiet?

A1: Nee. De tabel geeft een referentiebrekbelasting in kgf. Een WLL vereist een gedefinieerde ketengraad, veiligheidsfactor, proeftestvereiste, beoogde taak en toepasselijke norm.De breekbelasting mag niet rechtstreeks als werkbelasting worden gebruikt..

Vraag 2: Kan deze Norwegian Standard-ketting worden gebruikt voor bovenlift?

A2: Niet alleen op basis van de bijgeleverde tabel. Voor het gebruik van luchtheffen is een afzonderlijk gespecificeerde en gecertificeerde hefketting met bevestigde materiaalkwaliteit, warmtebehandeling, WLL, beproefde belasting,minimale breekkracht, markering, traceerbaarheid en naleving van een toepasselijke standaard voor hefketens.

V3: Welke informatie is nodig voor een nauwkeurige offerte?

A3: Geef de nominale diameter, de lengte en de breedte van de binnenste schakel, de beoogde functie, het materiaal of de kwaliteit, de afwerking, de totale en gesneden lengtes, de eindtoepassingen, de hoeveelheid, de vereiste belasting/testbasis, de reikwijdte van het certificaat,verpakking, bestemming en een tekening of een monster indien exacte verenigbaarheid vereist is.
