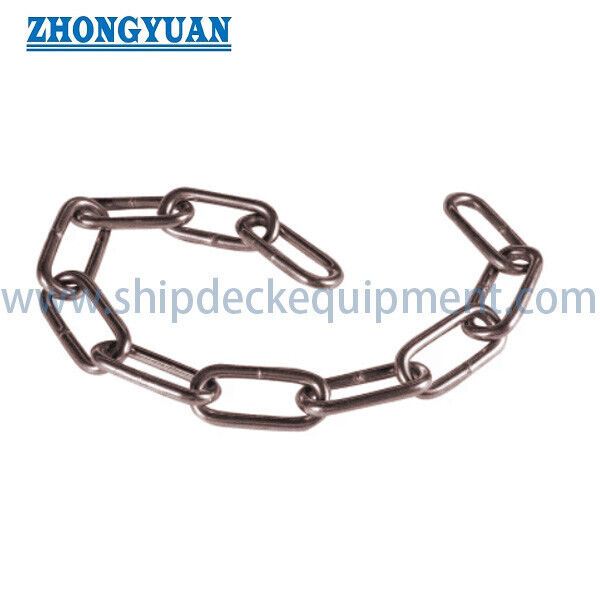

Britse Standaard Middelgrote Schakelketting | 3,2–25,4 mm Gelaste Stalen Ketting

Britse standaard medium link keten 3.2 ∙ 25.4 mm gelaste stalen keten

Productoverzicht

British Standard medium link chain is een gelaste ronde stalen ketting met link proporties tussen de korte-link en lange-link patronen die gewoonlijk worden aangeboden voor algemeen engineering gebruik.Het geleverde assortiment omvat nominale draaddiameters van 3.20 tot en met 25,40 mm, met een zwarte afwerking en een warmgegalvaniseerd gewichtsreferentie.De geometrie van de middelste schakel biedt meer interne vrijheid dan een korte schakelketen, terwijl het compacter blijft dan een langschakelpatroon.

Dit product moet worden beschouwd als een niet-gekalibreerde gelaste schakelketen voor algemene doeleinden, tenzij een exacte standaard, staalkwaliteit, productieklasse, werklastlimiet,en testcertificaat zijn bevestigd in de aankoopspecificatieHet gaat niet om een vervoerketting met krukverbinding, een hefketen, een ketensling, een gekalibreerde hefketen, een ankerketen of een gecertificeerde moerketen.De aangeleverde cijfers voor de testlast en de breeklast zijn uitsluitend referentiemechanische gegevens en mogen niet als werklastgrens worden weergegeven..

Snelle specificaties

• Productvorm: Gespannen middelgrote schakelketen van rond staal → algemene keten met middelgrote pitch en praktische interne schakelvrijheid.
• Nominale diameterbereik: 3,20×25,40 mm (1/8×1 inch)
• Vervolgens worden de afmetingen van de verbinding verstrekt: diameter D, toonhoogte L en buitenbreedte W → sleutelwaarden voor ruimte-, connector- en vervangingscontroles.
• Referentietestbelasting: 200 ∼ 12,150 kg zoals geleverd → op eenheidsbasis en de testprocedure moet vóór contractueel gebruik worden bevestigd.
• Referentiebrekbelasting: 400 ∼ 24 300 kg zoals geleverd → geen WLL, SWL, MWL of hefvermogen.
• Oppervlakteafwerking: gewichtsgegevens voor B.F. en H.D.G. → geïnterpreteerd als zwarte afwerking en warm gegalvaniseerd, onder voorbehoud van orderbevestiging.
• Voeding lengte basis: nettogewicht per 200 ft (60,96 m) → nuttig voor spoel, trommel, vracht en inventaris berekeningen.
• Voorgeschreven gebruik: algemene technische, beveiligings-, landbouw-, barrière- en maritieme toepassingen → opheffings- en personeelsondersteunende toepassingen zijn uitgesloten, tenzij afzonderlijk gecertificeerd.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig dat het gevraagde product een met medium link gesolde ketting is volgens het Britse patroon en verstrekt alle verplichte standaardnummers, tekeningen, kwaliteitsgegevens of vervangingsmonsters.

Stap 2: Selecteer de nominale diameter D en bevestig de toonhoogte L, de buitenbreedte W, de vereiste vrije ruimte, de grootte van de aansluiting en de totale ketenlengte.

Stap 3: Beschrijf de werkelijke belasting, de statische of dynamische belasting, de blootstelling aan het milieu en of de ketting wordt gebruikt voor het vasthouden, het vastmaken, het beveiligen, voor landbouwdoeleinden, voor maritieme doeleinden,of een ander algemeen technisch doel.

Stap 4: Bevestig de kwaliteit van het staal, de vereiste warmtebehandeling, het lasproces, de afmetingstolerantie, de oppervlakteafwerking en of de keten moet worden gekalibreerd voor een wiel of een mechanisme.

Stap 5: Bepaal de vereiste documenten: materiaalcertificaat, dimensieverslag, certificaat voor batchtest, breektest, coatingsrapport, inspectie door derden of getuigenis van de koper.

Stap 6: Geef de hoeveelheid, de lengte per spoel/bundel/trommel, de verpakking, het merkteken, de bestemming, de levertijd en, indien beschikbaar, foto's of tekeningen van de paringsinrichtingen.

Ketenconstructie

Ronde stalen schakel. Middelgrote schakel. Gelast gewricht bij elke schakel.bundel, trommel, of voorziening voor het snijden

Productie en kwaliteitscontrole overwegingen

• De draad- of staafdiameter, de toonhoogte en de verbindingsbreedte moeten samen worden gecontroleerd, omdat de aansluiting en de ketenmassa afhankelijk zijn van alle drie de afmetingen, niet alleen van de diameter.
• De gespannen verbinding is het kritieke productiegebied. In de productieinspectie moeten de penetratie van het las, het verwijderen van flitsen, het plaatselijke profiel, scheuren en de toestand van de warmte-beperkte zone worden opgenomen.
• Indien een bewijs- of proefbelasting vereist is, moeten vóór de productie het belastingniveau, de bemonsteringsfrequentie, de kalibratie van de testmachine, het criterium voor permanente verlenging en de tekst van het certificaat worden overeengekomen.
• Breekproeven zijn destructieve steekproefproeven. Een vermelde breekbelasting stelt geen werklastlimiet vast zonder een regerende norm, kwaliteit, ontwerpfaktore, beoogde taak en traceerbare testbasis.
• Er mag niet van worden uitgegaan dat een niet-gekalibreerde medium-linkketting correct over zakwielen, kettingwielen, zigeuners of hefmechanismen loopt; de toonhoogte en afmetingen moeten overeenkomen met de uitrusting.
• Na het lassen en de voorbereiding van het oppervlak moet de verzinking in warmte plaatsvinden.die moeten worden overwogen voor nauw aansluitende bevestigingen.
• De afmetingen van de gesneden uiteinden en de verbindingsonderdelen moeten voor dezelfde beoogde functie en compatibele afmetingen worden geselecteerd.

Beperking van belastingsgegevens en gebruik

• De aangeleverde testbelastingswaarden zijn precies de helft van de vermelde breekbelastingswaarden, maar ze bepalen geen WLL, SWL, MWL of ontwerpfactor zonder een bevestigde standaard, kwaliteit, taak,en testbasis.
• Schokbelasting, zijbelasting, draaien, knoeien, slijten, corrosie, buigen over kleine straalstreken en onverenigbare verbindingen kunnen de bruikbare sterkte verminderen.
• Deze ketting wordt niet gepresenteerd als hefketting, kettingschroef, heflastketting, valvasthoudketting, personeelsondersteuningsketting of luchtlastbehandelingsapparatuur.
• Voor het vastklampen of het vasthouden van de belasting, de toegestane capaciteit, compatibele eindbevestigingen, spanningsinrichting, inspectiecriteria en toepasselijke project- of transportregels.

Opties voor oppervlakteafwerking

• Zwarte afwerking (B.F.): zelfkleurige of zwart afgewerkte keten voor droog of beschermd algemeen gebruik → de exacte olie-, zwart- of coatingtoestand moet worden bevestigd.
• Hot-Dip Galvanized (H.D.G.): met zink beklede keten voor een verbeterde atmosferische corrosiebestandheid → coatingsstandaard, minimale coatingvereiste, uiterlijk,en inspectie na galvanisatie moeten worden gespecificeerd.
• Geverfd, elektrogalvaniseerd of speciaal geplaatst: alleen verkrijgbaar indien overeengekomen → proces, laagdikte, kleur, milieuvriendelijkheid en verpakkingsbescherming worden bepaald.

Aanpassingsattributen

• Productnaam: British Standard Medium Link Chain → gemeenschappelijke marktnaam; exacte regelende norm moet nog worden bevestigd.
• Kettingvorm: Gesolde ronde linkketen → geen krommende linktransportketen.
• Nominale diameter: 3,20 ∼ 25,40 mm → selecteer samen met de toonhoogte, breedte, werkzaamheden en verbindingsgeometrie.
• Kalibratie: niet-gekalibreerd, tenzij anders aangegeven → niet automatisch geschikt voor tandwielen, zakwielen of hefbomen.
• Materiaal: te bevestigen staalklasse → koolstofstaal is de gemeenschappelijke basis; legerd staal vereist een bepaalde kwaliteit en mechanische eigenschappen.
• Afwerking: B.F. / H.D.G. als primaire tabelopties → alternatieve coatings vereisen afzonderlijke bevestiging.
• Leveringslengte: snijlengte, spoel, bundel of trommel → lengtetolerantie en verpakkingseisen.

Toepassingen

Algemene techniek beperking. Landbouw en landbouw nut. Poorten, barrières.en hekken. Industriële beveiliging. Constructie en werkplaats. Niet-opheffend maritiem hulpmiddel.

Inspectie en documentatie

Inspectie en documentatie kunnen worden geregeld volgens de bevestigde standaard, kwaliteit, batch, testomvang en coating vereiste.coatingsrapport, of getuigenverklaring van derden moet worden gespecificeerd vóór de offerte; een classificatiecertificering wordt niet aangenomen.

Tekening en foto's

Veelgestelde vragen

V1: Is dit product een ketting met een krommende schakel?

A1: Nee. De aangeleverde afmetingen beschrijven gesolde ronde schakels met een diameter D, een toonhoogte L en een breedte W. Cranked-link mills of drag chains zijn transportketens met verschillende gearticuleerde zijkantschakelgeometrie.aanhangsels, en tandwielvereisten.

V2: Kan de vermelde testlast of breeklast als hefvermogen worden gebruikt?

A2: Nee. De tabel geeft geen WLL, SWL, hefkwaliteit, ontwerpfaktore, aanvaardingsnorm of compatibele hefonderdelen.Voor hefwerkzaamheden is een afzonderlijk gecertificeerde hefketting vereist die voldoet aan de toepasselijke standaard voor hefketting..

V3: Welke informatie is vereist voor een nauwkeurige offerte?

A3: verstrekken van de diameter, de toonhoogte, de breedte, de totale hoeveelheid, de lengte per verpakking, de beoogde taak, de kwaliteit van het materiaal, de zwarte of gegalvaniseerde afwerking, de reikwijdte van de test en het certificaat, de verpakking, de bestemming, de levertijd,en het exacte standaard- of referentiemonster indien uitwisselbaarheid vereist is.
