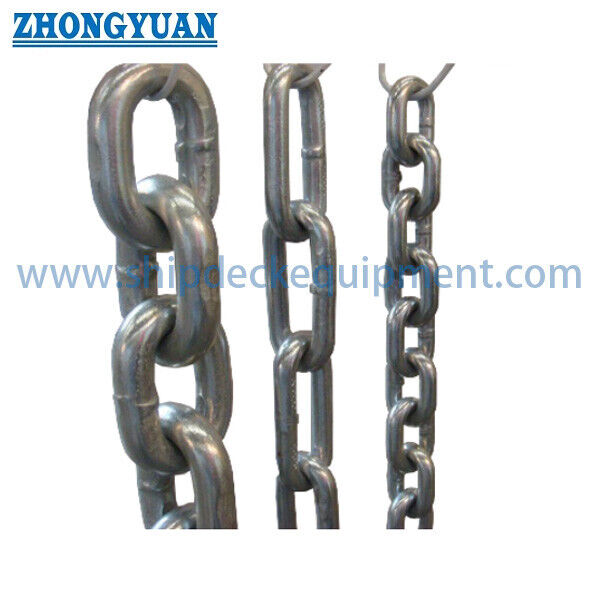

Australische Standaard Schakelketting | Korte, Middellange & Lange Gelaste Ketting voor Maritiem en Algemeen Gebruik
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Type: | Ankerketen | Materiaal: | roestvrij staal, legering enz |
|---|---|---|---|
| Oppervlaktebehandeling: | Polijsten, gritstralen, vergalvaniseerd, geverfd | Functie: | Hittebestendig |
| Structuur: | Gelaste keten met flitsende achterste | Kleur: | Effen kleur |
| Gebruik: | sleep ketting | ||
| Markeren: | De Australische Norm van de ankerketting,Geschilderde Australische Standaardkoppelingketen |
||
Productomschrijving
Australische Standaard Schakelketting | Korte, Middellange & Lange Gelaste Kettingen voor Maritiem en Algemeen Gebruik
Productoverzicht
Dit assortiment gelaste schakelkettingen voor de Australische markt wordt geleverd in korte, middellange en lange schakelconfiguraties voor maritiem gebruik, aanleg, slepen, sjorren, barrières, landbouw en algemene industriële toepassingen. De selectie is gebaseerd op de nominale kettingmaat, referentiewerkbelasting, schakeldimensies, vereiste lengte, oppervlakteafwerking, aangesloten fittingen en de werkelijke toepassing van de ketting.
De geleverde tabel vertegenwoordigt algemene gelaste open-schakelkettingen en mag niet automatisch worden beschreven als klasse-goedgekeurde scheepsankerketting, offshore aanlegketting of hijsketting. Grade L korte schakelketting, Grade 70 transportketting, roestvrijstalen ketting en klasse-gecertificeerde maritieme ankerketting zijn aparte productfamilies met verschillende materiaal-, test-, markeer- en certificeringsvereisten. Dit product wordt geleverd via gekwalificeerde langetermijnkettingfabrikanten, met specificatie-afstemming en inspectiebereik bevestigd voor elke bestelling.
Snelle Specificaties
- Kettingbereik: korte schakel, middellange schakel en lange schakel → maakt selectie mogelijk tussen compacte schakels, gebalanceerde algemene geometrie en lichtere schakels met verlengde spoed.
- Nominaal maatbereik: korte schakel 5–24 mm, middellange schakel 3–24 mm, lange schakel 3–10 mm → dekt lichte gebruiks-kettingen tot grotere algemene maritieme kettingmaten.
- Referentie werkbelastingsbereik: 0,05–5,43 t in de geleverde tabel → waarden zijn alleen van toepassing op de vermelde kettingconfiguratie en mogen niet worden overgedragen naar een andere graad of materiaal.
- Constructie: elektrisch gelaste ronde stalen schakels → schakelgeometrie, lasnaadkwaliteit, dimensionale consistentie en proefbelastingbereik zijn belangrijke aankoopargumenten.
- Oppervlakteafwerking: zwarte afwerking of thermisch verzinkt → zwarte afwerking is economisch; thermisch verzinken biedt verbeterde corrosiebescherming voor buiten- en maritieme blootstelling.
- Selectiegegevens: S, R, F, schakels per meter, en meters per 100 kg → nuttig voor aansluitingsspeling, schatting van de kettinglengte, verpakking en vrachtplanning.
- Toepassingsgrens: algemene en maritieme gebruiks-ketting → bovenliggend hijsen, transport sjorren, gecertificeerd scheepsanker, en offshore aanleg vereisen afzonderlijk bevestigde kettinggraden.
- Leveringsmodel: ingekocht via gekwalificeerde productiepartners → fabriek, materiaal, test, markering en certificaatbereik worden bevestigd vóór de offerte.
Belangrijkste Technische Parameters
| Type | Kettingmaat | Werkbelasting | Schakeldimensie | Schakels Per Mtr | Lengte Per 100Kg | |||
| S | R | F | B.F. | H.D.G. | ||||
| mm | t | mm | mm | mm | St | m | m | |
| Korte Schakel | 5 | 0,24 | 5 | 14,6 | 17,2 | 68,3 | 174 | 167 |
| 6 | 0,32 | 6,3 | 18,9 | 21,5 | 52,9 | 114 | 108 | |
| 8 | 0,53 | 8 | 24 | 27,5 | 41,7 | 70,5 | 67 | |
| 10 | 0,83 | 10 | 29,5 | 33,5 | 33,9 | 45,2 | 42,9 | |
| 12 | 1,5 | 12,5 | 37,5 | 40,6 | 26,7 | 29,5 | 28 | |
| 13 | 1,6 | 13 | 38,8 | 44,6 | 25,8 | 26,9 | 26,3 | |
| 16 | 2,31 | 16 | 47 | 54 | 21,3 | 17,6 | 16,7 | |
| 20 | 3,45 | 20 | 59 | 68,5 | 16,9 | 11,3 | 11,1 | |
| 22 | 4,55 | 22 | 64,9 | 77 | 15,4 | 9,5 | 9,2 | |
| 24 | 5,43 | 24 | 71 | 82,2 | 14,1 | 7,8 | 7,6 | |
| Middellange Schakel | 3 | 0,06 | 3,15 | 15,7 | 13,1 | 63,8 | 511 | 498 |
| 4 | 0,11 | 4 | 18,6 | 16 | 53,9 | 320 | 305 | |
| 5 | 0,19 | 5 | 22 | 19,4 | 45,4 | 203 | 193 | |
| 6 | 0,32 | 6,3 | 26,1 | 23,5 | 37,8 | 129 | 120 | |
| 8 | 0,53 | 8 | 32,2 | 29,5 | 31 | 77,8 | 74,1 | |
| 10 | 0,83 | 10 | 39,1 | 36,2 | 25 | 48,5 | 47,1 | |
| 12 | 1,35 | 12 | 46 | 44 | 21,7 | 34 | 33,3 | |
| 13 | 1,5 | 13 | 49,1 | 46,1 | 20,3 | 29,7 | 27,7 | |
| 16 | 2,31 | 16 | 59,6 | 56,5 | 16,8 | 20,2 | 18,2 | |
| 20 | 3,67 | 20 | 73,3 | 70 | 13,6 | 12,3 | 11,6 | |
| 24 | 5,31 | 24 | 87 | 83,6 | 11,5 | 8,5 | 8,04 | |
| Lange Schakel | 3 | 0,05 | 3,15 | 22,1 | 15,7 | 45,3 | 555 | 526 |
| 4 | 0,09 | 4 | 25,4 | 18,6 | 39,3 | 345 | 323 | |
| 5 | 0,19 | 5 | 29,3 | 21,8 | 34,1 | 217 | 206 | |
| 6 | 0,32 | 6,3 | 34,5 | 26,1 | 29 | 135 | 128 | |
| 8 | 0,53 | 8 | 41,2 | 31,9 | 24,3 | 82,2 | 78,1 | |
| 10 | 0,83 | 10 | 49 | 38,7 | 20,4 | 52,8 | 50,2 | |
Selectie & Aanvraaggids
Stap 1: Geef de werkelijke toepassing aan: maritiem ankeren, aanleggen, sleepketting, barrièreketting, landbouwgebruik, algemene sjorring, hijsen of transport sjorring. De toepassing bepaalt de vereiste kettinggraad en nalevingsroute.
Stap 2: Selecteer korte, middellange of lange schakel; nominale maat; vereiste referentiewerkbelasting; en S / R / F afmetingen. Geef de afmetingen van de bijpassende sluiting, haak, connector, tandwiel of ankerfitting op, indien van toepassing.
Stap 3: Bevestig het materiaal en de graad. Koolstofstalen ketting voor algemeen gebruik is de basis voor de geleverde tabel; Grade L, Grade 70, roestvrij staal, gelegeerd staal en klasse-goedgekeurde ankerketting vereisen afzonderlijke technische gegevens.
Stap 4: Bevestig afwerking en omgeving: zwart / blank, thermisch verzinkt, gepolijst roestvrij staal, of een andere gespecificeerde coating. Geef blootstelling aan zeewater, spatwaterzone, chemische blootstelling en opslagcondities aan.
Stap 5: Bevestig geleverde lengte, continue lengte of afgesneden lengtes, eis voor eindschakels, verbindingsschakels, sluitingen of haken, identificatiemarkering, verpakkingsmethode, en of de ketting wordt geleverd in spoelen, trommels, zakken, emmers of bundels.
Stap 6: Geef het aantal, de vereiste standaard en graad, het test- en certificaatbereik, de eis voor inspectie door derden of klasse, de bestemmingsplaats, de vereiste levertijd, en een tekening of voorbeeld foto indien deze overeenkomt met een bestaande ketting.
Structuur
Ronde stalen gelaste schakels | Korte / middellange / lange spoed geometrie | Schakel laszone | Zwarte of thermisch verzinkte afwerking | Optionele eindschakels en verbindingsfittingen | Lengtemarkering en verpakking volgens bestelling
Productie-, Afwerkings- & Inspectieoverwegingen
- Schakelgeometrie bepaalt flexibiliteit, massa per meter, aansluitingsspeling, en hoe de ketting rond fittingen ligt; de nominale diameter alleen is niet voldoende voor vervangingsselectie.
- Korte schakelketting geeft een compact schakelpatroon en over het algemeen hogere schakeldichtheid, terwijl middellange schakelketting flexibiliteit en massa balanceert. Lange schakelketting gebruikt verlengde spoed voor een lager aantal schakels en eenvoudigere aansluiting, maar is niet automatisch geschikt voor hogere belasting.
- Laslocatie, fusiekwaliteit, dimensionale herhaalbaarheid, en afwezigheid van schadelijke scheurvorming of ernstige vervorming moeten worden opgenomen in de fabrieksinspectie.
- Zwarte of blanke ketting biedt beperkte corrosiebescherming en vereist normaal gesproken geschikte opslag, smering of projectcoating waar corrosieblootstelling significant is.
- Thermisch verzinken verbetert de corrosiebestendigheid, maar de coatingdikte kan de schakelspeling, massa, uiterlijk en compatibiliteit met nauwsluitende connectoren of gekalibreerde apparatuur beïnvloeden.
- Opties voor roestvrij staal en gelegeerd staal moeten hun eigen materiaalcertificaat, belastingsgrafiek, warmtebehandeling en testbasis gebruiken; de koolstofstalen tabel mag niet opnieuw worden gebruikt voor een ander materiaal.
- Proefbelasting, breekbelastingtest, dimensionale bemonstering, markering en traceerbaarheid moeten worden vermeld in de inkoop specificatie in plaats van te worden aangenomen op basis van de productnaam.
- De geleverde beschrijving bevat een hittebestendige functie, maar er werd geen temperatuurbereik of verlaging van de belasting bij verhoogde temperatuur verstrekt. Hittebestendigheid mag niet worden gepubliceerd totdat het materiaal en de toegestane gebruikstemperatuur zijn bevestigd.
Aangepaste Attributen
- Productcategorie: Gelaste open-schakelketting → geleverd voor maritieme en algemene toepassingen op de Australische markt.
- Schakeltype: Kort / middellang / lang → selecteer op basis van compactheid, flexibiliteit, aansluitende fitting en kettinggewicht.
- Nominale maat: 3–24 mm afhankelijk van schakeltype → bevestig werkelijke staafdiameter S en schakeldiameters R / F.
- Materiaal: Koolstofstaal als referentiebasis → roestvrij staal of gelegeerd staal vereist afzonderlijke bevestiging en technische gegevens.
- Oppervlakteafwerking: Zwarte afwerking of thermisch verzinkt → gepolijste afwerking is normaal gesproken relevant voor roestvrij staal in plaats van standaard koolstofstalen ketting.
- Werkbelasting: Geleverde tabel referentiewaarde → niet te hernoemen als proefbelasting, breekbelasting, hijs WLL, ankerhoudcapaciteit, of klasse-goedgekeurde belasting.
- Grade L Optie: Aparte korte schakelketting familie → standaard, ontwerpfactor, markering en certificaat moeten worden bevestigd.
- Grade 70 Optie: Aparte transport-sjorring ketting familie → sjorcapaciteit en naleving van AS/NZS 4344 moeten afzonderlijk worden geciteerd; niet voor hijsen.
- Status Maritieme Ankerketting: Te bevestigen → de vermelde open-schakelketting is niet automatisch een klasse-goedgekeurde scheepsankerketting of offshore aanlegketting.
- Leveringsstatus: Ingekocht product → geleverd via gekwalificeerde partnerfabrieken met overeengekomen inspectie-, markeer- en documentatiebereik.
Hoe het werkt
Kracht komt binnen via een compatibele anker, sluiting, haak of aansluitpunt → Elke gelaste schakel brengt trekbelasting over naar de volgende schakel → Schakelschoor en interne afmetingen regelen articulatie en fitting speling → Oppervlakteafwerking vermindert omgevingsaanval → Periodieke inspectie identificeert slijtage, corrosie, verlenging, vervorming en lasbeschadiging
Toepassingen
Maritiem ankeren | Algemeen aanleggen en gebruik aan de kade | Sleepkettingen | Barrière- en veiligheidskettingen | Pomp- en ophangtoepassingen waar gespecificeerd | Landbouwgebruik | Industriële sjorring | Algemene fabricage en onderhoud | Vervangende ketting matching
Certificeringen & Leveringsbereik
Mill certificaten, fabrikant inspectierapporten, proefbelasting records, en inspectie door derden kunnen worden geregeld volgens het geselecteerde kettingtype, graad, fabrieks capaciteit, en bestellingseis. Certificering door een classificatiebureau is niet standaard voor deze algemene open-schakelketting en moet vóór de offerte worden bevestigd wanneer de ketting bedoeld is voor een klasse-gecontroleerde maritieme toepassing.
Certificeringsopties: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat, en Mill Certificaat — alleen beschikbaar wanneer vereist door het project, ondersteund door de geselecteerde fabriek, en geaccepteerd door de relevante inspectie- of klasseprocedure.
Tekening & Foto's
FAQ
V1: Is dit hetzelfde als klasse-goedgekeurde scheepsankerketting?
A1: Nee. De geleverde tabel beschrijft gelaste open-schakelketting in korte, middellange en lange schakelpatronen. Een bestelling voor scheepsankerketting vereist normaal gesproken een afzonderlijk bevestigd kettingtype, materiaalgrad, nominale diameter, proef- en breekbelastingen, eindschakels, verbindingssluitingen, markering en klasse-inspectie. De term “ankerketting” mag alleen worden gebruikt nadat het beoogde vaartuig en de goedkeuringseis zijn bevestigd.
V2: Kan de vermelde ketting worden gebruikt voor bovenliggend hijsen of transport sjorring?
A2: Niet standaard. Hijsketting moet worden geleverd in de juiste hijskwaliteit met toepasselijke markering, proefbelasting en certificering. Grade 70 transportketting is een apart product dat voldoet aan de sjorstandaard en is geen hijsketting. Algemene middellange en lange schakelketting mag niet worden gepromoot voor bovenliggend hijsen, tenzij een specifieke gecertificeerde product specificatie dit gebruik ondersteunt.
V3: Welke informatie is vereist voor een nauwkeurige offerte?
A3: Bevestig toepassing, schakeltype, nominale maat, vereiste belastingsbasis, materiaal en graad, afwerking, totale lengte en afgesneden lengtes, eindfittingen, toepasselijke standaard, test- en certificaatbereik, markering, aantal, verpakking, bestemming en leverdatum. Een tekening of monster wordt aanbevolen voor vervangende ketting.
