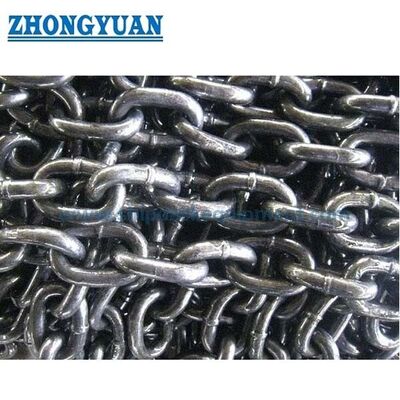

MIL-C-22521C Open Link Kustwacht Boei Verankeringsketting | 13–48 mm Studless Gelaste Ketting

MIL-C-22521C Open Link Kustwacht Boei Lijnketting | 13-48 mm Studloze Gelaste Ketting

Productoverzicht

De MIL-C-22521C open link Kustwacht-type boei ketting is een gelaste, studloze ketting die wordt gebruikt in boei-aanlegsystemen voor navigatiemiddelen. Het verbindt de boei of het trosarrangement met de aanlegzinker of anker, terwijl de ondergedompelde ketting een conforme catenair kan vormen onder invloed van getij, stroming, wind en golfbeweging. Dit product is een boei-aanlegketting, geen scheepsankerketting en geen hijsketting.

Het geleverde assortiment omvat 1/2 tot 1-7/8 inch staafdiameter van de schakels (ongeveer 13 tot 48 mm), met standaard schakels, optionele vergrote eindschakels, proefbelastingswaarden, breekbelastingswaarden en geschatte schotgewichten gedefinieerd per maat. MIL-C-22521C is een verouderde inkooppreferentie; de inkooporder moet aangeven of naleving vereist is van de verouderde specificatie, een huidige specificatie van de Amerikaanse Kustwacht, een klanttekening of een goedgekeurd equivalent.

Snelle Specificaties

• Producttype: Open link, studloze gelaste boei aanlegketting → bedoeld voor aanleg van navigatiemiddelen boeien in plaats van voor scheepswinsch service.
• Verouderde referentie: MIL-C-22521C → specificatiestatus en vereiste revisie moeten worden bevestigd in de inkooporder.
• Diameter standaard schakel: 1/2 tot 1-7/8 inch / ongeveer 13 tot 48 mm → de primaire maat voor het matchen van het boei-aanlegontwerp en bestaande ketting.
• Standaard schot referentie: 15 vadem / 90 ft / ongeveer 27,4 m → snijlengtes en halve schoten kunnen worden aangeboden wanneer gedefinieerd door het project.
• Constructie: Weerstands- of flash-butt gelaste open schakels → lasfusie, staaf-einduitlijning, schakelgeometrie en oppervlakteconditie zijn belangrijke inspectiepunten.
• Belastingsgegevens: Proefbelasting en breekbelasting worden afzonderlijk vermeld → geen van beide waarden mag worden gepresenteerd als SWL of werkbelasting.
• Eindschakelarrangement: Vergrote eindschakels kunnen worden geleverd waar nodig → afmetingen van de eindverbinding moeten overeenkomen met schakels, troslijnen, zinkers of bestaande componenten.
• Inspectiebereik: Materiaal traceerbaarheid, dimensionale controles, proefbelasting, steekproeven voor breekbelasting en oppervlakte-inspectie → definitief bereik volgt het contract of het goedgekeurde inspectieplan.

Belangrijkste Technische Parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig de geldende eis: MIL-C-22521C verouderde referentie, huidige specificatie van de Amerikaanse Kustwacht, klanttekening of een andere goedgekeurde boei-kettingstandaard.

Stap 2: Geef de diameter van de standaard schakel, de vereiste schot- of snijlengte, de hoeveelheid en of vergrote eindschakels aan één uiteinde, beide uiteinden of geen van beide vereist zijn.

Stap 3: Bevestig de interface van het boei-systeem: boei- of trosverbinding, schakel- of verbindingshardware, zinker- of ankerverbinding en bestaande afmetingen van de vervangingsketting indien van toepassing.

Stap 4: Bevestig materiaal en afwerking. Koolstofstaal is de normale specificatiebasis; roestvrij staal, CM490, 20Mn2, thermisch verzinken of geverfde afwerkingen moeten worden behandeld als projectspecifieke alternatieven en worden beoordeeld op naleving.

Stap 5: Definieer het inspectie- en documentatiebereik: materiaalcertificaat, warmte traceerbaarheid, dimensionale rapportage, proefbelastingsrecord, breekbelastingstest, scheurinspectie, getuige van derde partij en formulering van het certificaat.

Stap 6: Geef de toepassingslocatie, de wateromgeving, de leveringsbestemming, de vereiste levertijd, de verpakkingsmethode en de projecttekening of foto van de bestaande ketting indien beschikbaar.

Structuur

Open studloze standaard schakels | Weerstands- / flash-butt gelaste verbindingen | Vergrote eindschakels indien gespecificeerd | Warmte- / batch traceerbaarheid | Permanente eindmarkering indien vereist | Natuurlijke, verzinkte of geverfde afwerking volgens goedgekeurd orderbereik

Productie-, Test- & Traceerbaarheidsvoordelen

• Open studloze geometrie biedt een eenvoudige kettingvorm voor boei-aanlegsystemen en vermijdt het stud-arrangement dat wordt gebruikt in scheepsankerkettingen.
• Gecontroleerde staafvorming en schakelkalibratie helpen bij het handhaven van de schakellengte, breedte, zes-schakels pitch en verbindingscompatibiliteit binnen elke productiebatch.
• Kwaliteitscontrole van lassen moet betrekking hebben op de fusieconditie, lasdiameter, staaf-einduitlijning, visuele indicaties en scheurgevoelige gebieden bij de las en de binnenradius.
• Warmte-nummer en batch traceerbaarheid maken het mogelijk om materiaalcertificaten, productiegegevens, testmonsters en voltooide schoten te koppelen aan dezelfde staalbron.
• Proefbelasting verifieert elk gecontracteerd schot indien vereist door de geldende specificatie; breekbelastingstesten zijn destructieve steekproeven en moeten afzonderlijk worden gedefinieerd in het inspectieplan.
• Gladde, braamvrije schakeloppervlakken verminderen het vastlopen, lokale hanteringsgevaren en het knikken van de ketting tijdens inzet en gebruik.
• Vervangende levering kan worden gecontroleerd aan de hand van bestaande kettingafmetingen en eindverbindingsgeometrie in plaats van alleen te vertrouwen op de nominale diameter.

Aangepaste Attributen

• Standaard Referentie: MIL-C-22521C → verouderde Kustwacht-type open link boei-ketting referentie; revisie en nalevingsbasis te bevestigen.
• Productcategorie: Boei aanlegketting → voor boei-systemen voor navigatiemiddelen, niet voor scheepswinsch kalibratie en niet voor hijsen.
• Diameter standaard schakel: 1/2 tot 1-7/8 inch / ongeveer 13 tot 48 mm → selecteer op basis van goedgekeurd boei-aanlegontwerp en vervangingsafmetingen.
• Schotlengte: 15 vadem / 90 ft / ongeveer 27,4 m als standaard referentie → halve schoten of snijlengtes kunnen worden aangeboden indien gespecificeerd.
• Materiaal: Koolstofstaal staafmateriaal als normale verouderde basis → exacte kwaliteit, chemie en treksterkte vereisten moeten de inkoopspecificatie volgen.
• Afwerking: Te bevestigen → natuurlijke / zwarte afwerking, thermisch verzinkt of geverfd levering moet worden vermeld in de bestelling en gecontroleerd worden tegen de geldende specificatie.
• Eindschakels: Met of zonder vergrote eindschakels → verbindingsarrangement en afmetingen van de eindschakels moeten vóór productie worden bevestigd.
• Certificaatbereik: Beschikbaar volgens projectvereiste → fabrikantendocumenten, materiaalcertificaat, inspectie door derden en deelname van de classificatiemaatschappij worden niet verondersteld, tenzij besteld.

Hoe het werkt

Boei of trosverbinding → Open schakelketting daalt door de waterkolom → Kettinggewicht en catenair accommoderen omgevingsbeweging → Onderste uiteinde verbindt met het gespecificeerde zinker- of ankersysteem → Periodieke inspectie controleert slijtage, corrosie, vervorming, lasconditie en verbindingszekerheid

Toepassingen

Navigatiemiddelen boeien | Kust- en binnenwater boei aanleg | Haven- en kanaalmarkering boeien | Boei troslijnen | Vervangende boei-ketting schoten | Aanleg zinker verbindingen | Onderhoud van overheids- en commerciële navigatiemiddelen

Certificeringen & Voordelen

Certificaten en inspectiebegeleiding kunnen worden geregeld volgens de geldende specificatie, projectvereiste, goedgekeurd inspectieplan en acceptatieprocedure van derden.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

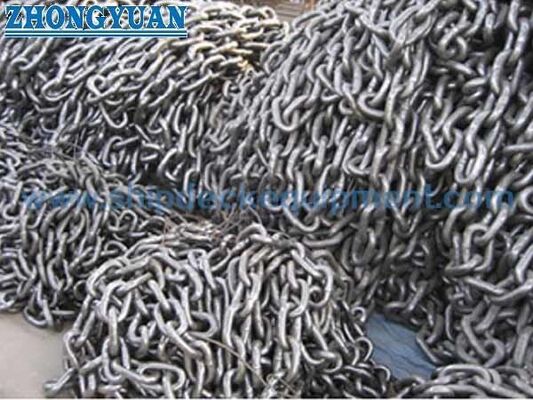

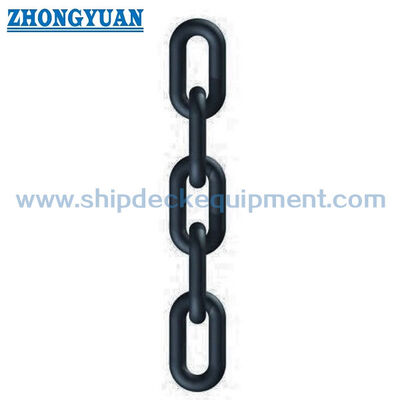

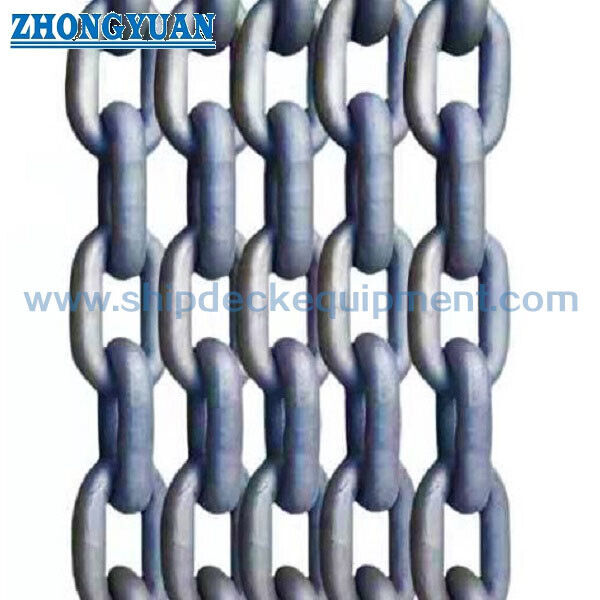

Tekening & Foto's

Veelgestelde Vragen

V1: Is de proefbelasting de SWL van de ketting?

A1: Nee. Proefbelasting is een gespecificeerde testbelasting, terwijl breekbelasting een destructieve sterkte-eis is. Geen van beide waarden mag direct worden gebruikt als SWL of werkbelasting. De toegestane bedrijfsbelasting moet worden bepaald door de ontwerper van het boei-aanlegontwerp, gebruikmakend van de toepasselijke veiligheidsfactoren, corrosie-toeslag, slijtageconditie en systeemdynamiek.

V2: Is MIL-C-22521C boei-ketting hetzelfde als scheepsankerketting?

A2: Nee. Dit product is een open link, studloze ketting voor boei-aanlegsystemen. Scheepsankerketting is normaal gesproken een gekalibreerde stud-link ketting ontworpen om te werken met een windas of ankerlier en volgt verschillende dimensionale en certificatievereisten.

V3: Welke informatie is vereist voor een betrouwbare offerte?

A3: Bevestig de geldende specificatie, diameter van de standaard schakel, schot- of snijlengte, hoeveelheid, eindschakelarrangement, materiaal, afwerking, proef- en breekbelastingseisen, certificaat- en begeleidingsbereik, verbindings tekeningen, leveringsbestemming en vereiste levertijd.
