DIN 763 Lange schakel rondstalen ketting | Geteste niet-gekalibreerde ketting voor algemeen gebruik

DIN 763 Long-Link Ronde Stalen Ketting

Productoverzicht

De DIN 763 lange-link ronde stalen ketting is een gelaste, geteste, niet-gekalibreerde ketting voor algemeen technisch gebruik waarbij een grotere openheid van de open link en een lager aantal schakels per meter nuttig zijn.De lange toonhoogte zorgt voor een praktische verbindingsruimte en een flexibele route, terwijl de niet-gekalibreerde geometrie betekent dat het niet moet worden gekozen voor zakwielen, gekalibreerde keten aandrijvingen of hefsystemen waarvoor een overeenkomstige toonhoogte en gecertificeerde liftketenklassen vereist zijn.

Voor de scheepvaartvoorziening kan de keten worden beschouwd voor algemene beveiliging, veiligheidshindernissen, bewaring van apparatuur en andere niet-opheffende taken, afhankelijk van materiaal, corrosiebescherming, testbasis,en project acceptatieHet mag niet worden omschreven als een voor de klasse goedgekeurde ankerketen, primaire ankerketen, boei-ankerketen of hefketen, tenzij de toepasselijke productstandaard, de ontwerpbelasting, de test, deen het toepassingsgebied van de goedkeuring worden afzonderlijk bevestigd.

Snelle specificaties

• Normale basis: DIN 763:1990-12 → officiële benaming voor geteste, niet-gekalibreerde, lange schakelende ronde staalkettingen.
• Configuratie: Open, studloze, gelaste ronde linkketen → lange interne toonhoogte zorgt voor verbindingsruimte en vermindert het aantal schakels per meter.
• Gepubliceerd DIN nominale bereik: 416 mm in de uitgave van 1990 → geleverde maten buiten dit bereik moeten worden behandeld als DIN 763 patroon / maatmaat tot de naleving is bevestigd.
• De belangrijkste afmetingen voor de selectie: nominale diameter d, binnenste toonhoogte t, buitenbreedte b2 en massa per meter → controle op de grootte van de aansluiting, de afstand en de vereiste ketenlengte.
• Vervaardigingsmethode: Flash-butt gelaste schakelconstructie → lasconsistentie, schakelgeometrie en prooftesting zijn belangrijke kwaliteitscontrolepunten.
• Materiaalopties: koolstofmanganes staal of roestvrij staal, afhankelijk van de bestelling → Q195, Q235, CM490, 20Mn2, SUS 304 en SUS 316 zijn vermeld in de verstrekte gegevens;exacte kwaliteitsequivalentie vereist bevestiging.
• Oppervlaktebehandeling: zelfkleurig, geschilderd, elektrogalvaniseerd of warm gegalvaniseerd → volgens de corrosie blootstelling en de afmetingsvereisten geselecteerd.
• Beperkingen van de belasting: werkbelasting, testbelasting en breekbelasting zijn afzonderlijke aangeleverde waarden → zonder een goedgekeurde basis mogen zij niet worden omgezet in een WLL- of ankerketengraad voor het tillen.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig de werkelijke belasting en of de keten voor algemeen gebruik volgens DIN 763 aanvaardbaar is.of een andere niet-opheffende functie.

Stap 2: Bevestig de nominale diameter d, de binnenste toonhoogte t, de buitenbreedte b2, de totale lengte of lengte per schot, de opstelling van de eindverbinding, de grootte van de aansluiting en de vereiste dimensionale tolerantie.

Stap 3: Bevestig de kwaliteit van het materiaal, de vereiste mechanische eigenschappen, de warmtebehandelingstoestand en of elke bestelde maat aan DIN 763 moet voldoen of als een DIN 763-patroon/maat op maat kan worden geleverd.

Stap 4: Bevestig de toestand van het oppervlak en de blootstelling: zelfkleur, anti-corrosieve verf, elektrogalvaniseerd, warm gegalvaniseerd of roestvrij staal, met inbegrip van eventuele eisen inzake de dikte van de coating.

Stap 5: Bevestig de reikwijdte van de inspectie en de documentatie vóór de offerte: materiaalcertificaat, testcertificaat van de fabrikant, beproevingstest, breeklasttest, getuige van derden,of klassgerelateerde goedkeuring onder voorbehoud van overeenstemming.

Stap 6: Geef de hoeveelheid, de verpakkingsvorm, de bestemming van de levering, de vereiste levertijd, de aanvraagtekening, de details aan het eind van de keten en de referentiefoto's indien beschikbaar.

Structuur

Ronde stalen schakel. Lange interne toonhoogte. Open staafloze schakel. Flash-butt gelast gewricht. Niet-gekalibreerde geometrie.

Laswerk, testen en kwaliteitsvoordelen

• De geometrie van de lange verbinding biedt een grotere vrije opening voor boeien, haakjes, connectoren en routing dan een vergelijkbare korte verbindingsketen, onder voorbehoud van de bevestiging van de connector.
• Bij het lassen met een flitsende stuif wordt een continue gelaste schakel gevormd; de productiecontrole moet zich richten op het losmaken van de las, de toestand van de warmte-beïnvloedde zone, de vorm van de schakel en het verwijderen van schadelijke scherpe randen.
• Dimensionele inspectie van d, t en b2 ondersteunt connectorcompatibiliteit en consistente massa per meter, terwijl wordt erkend dat DIN 763 een niet-gekalibreerde ketennorm is.
• Tests met behulp van een beproevings- en breekbelasting kunnen worden geregeld volgens het overeengekomen testplan; de testfrequentie, de steekproefbasis, de aanvaardingscriteria en de getuigenomvang moeten in de bestelling worden vermeld.
• De selectie van het materiaal en de warmtebehandeling moeten worden afgestemd op de vereiste mechanische eigenschappen.en roestvrijstalen varianten mogen niet dezelfde niet-geverifieerde belastingtabel delen.
• Galvanisatie of coating verbetert de corrosiebestendigheid, maar de coatingmethode en de dikte moeten worden gekozen met inachtneming van de afmetingsvrijheid, de oppervlakte en de serviceomgeving.
• De partijidentificatie, de traceerbaarheid van het materiaal en de testgegevens kunnen worden opgenomen volgens de overeengekomen documentatieomvang in plaats van als standaardlevering te worden aangenomen.

Aanpassingsattributen

• Norm: DIN 763:1990-12 → geteste, niet-gekalibreerde, lange-link ronde staalketting voor algemeen technisch gebruik.
• Standaardstatus: 1990 editie als actueel vermeld door DIN Media → DIN 763:2026-03 is een ontwerp en mag niet worden geciteerd als de definitieve gepubliceerde standaard.
• Type: open, studloze, lange ketting → geen ketting is in de ketting gemonteerd.
• Nominale diameter: 4 ‰ 16 mm binnen het gepubliceerde standaardbereik van 1990 → 2 ‰ 32 mm leveranciersbereik vereist bevestiging van maat voor maat.
• Materiaal: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 vermeld in de verstrekte gegevens → exacte gelijkwaardige specificatie en mechanische eigenschappen moeten worden bevestigd.
• Warmtebehandeling: naargelang van de materiaal- en doeleigenschappen → warmtebehandeling cyclus en aanvaardingswaarden moeten worden vermeld voor hogere sterkte waarden.
• Oppervlaktebehandeling: geschilderd/elektrogalvaniseerd/warm gegalvaniseerd/roestvrij afwerking → selecteer volgens de blootstellings- en coatingspecificatie.
• Beproeving: materiaalonderzoek/proeflastonderzoek/breeklastonderzoek volgens de overeengekomen reikwijdte → testbasis en te bevestigen bemonsteringsfrequentie.
• Gebruiksbeperking: algemene niet-opheffende keten → mag niet worden gepromoot als opheffende keten, gecertificeerde ankerketen of een voor de klasse goedgekeurde moerketen zonder afzonderlijke goedkeuring.

Hoe het werkt.

Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment

Toepassingen

General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties

Certificeringen en voordelen

De inspectie en documentatie kunnen worden geregeld op basis van de projectvereisten, de traceerbaarheid van het materiaal, het overeengekomen testplan en de goedkeuringsprocedure.Er mag geen certificaat van een klasse of van een derde worden aangenomen tenzij dit is opgenomen in de offerte en de kooporder..

Certificerings-/inspectieopties, onder voorbehoud van voorafgaande bevestiging: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspectie door derden en testcertificaat van de fabrikant.

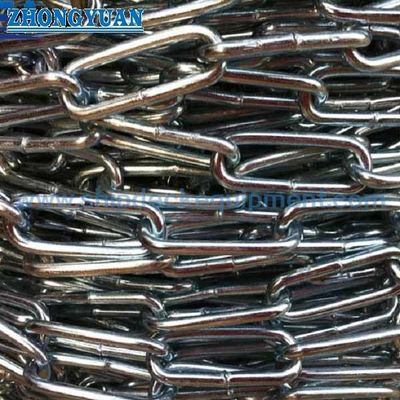

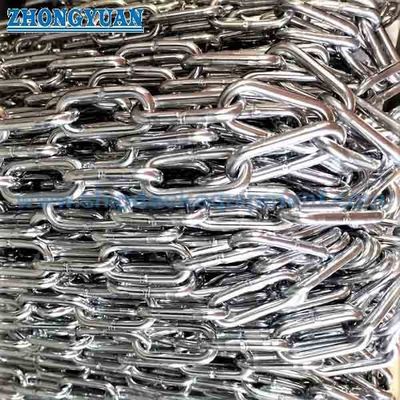

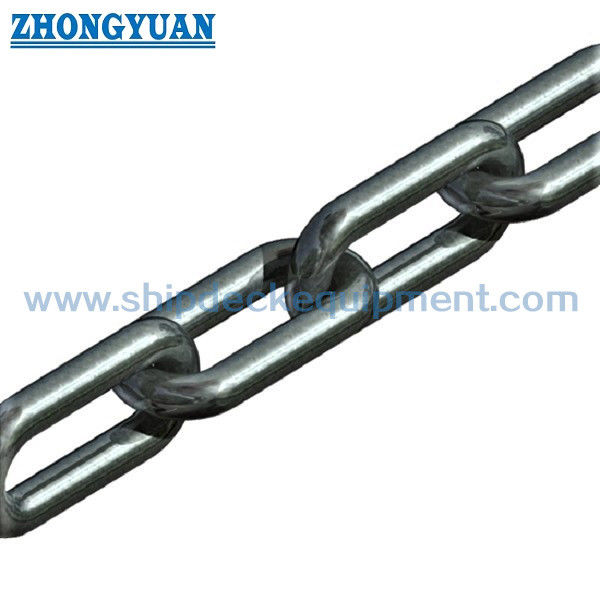

Tekening en foto's

Veelgestelde vragen

V1: Is de DIN 763 lange ketting geschikt voor het tillen?

A1: Het moet niet worden geselecteerd als een overhead-lifting-keten alleen omdat de werk-, test- en breekbelastingen worden getoond.,markering, testen en certificering.

V2: Kan elke maat van 2 mm tot 32 mm worden omschreven als DIN 763?

A2: De gepubliceerde DIN 763:1990-12 reikwijdte wordt gewoonlijk aangeduid met nominale diameters van 4 mm tot 16 mm.Afmetingen buiten dat bereik moeten worden beschreven als DIN 763-patroon of aangepaste langketting totdat de afmetings- en mechanische conformiteit is bevestigd door de toepasselijke teken- en testdocumentatie..

V3: Welke informatie is vereist voor een betrouwbare offerte?

A3: Bevestig de toepassing, nominale diameter, verbindingsdimensies, totale lengte of schotlengte, eindverbindingsopstelling, materiaal, warmtebehandeling, oppervlakteafwerking, vereiste basis voor werk- / test- / breekbelasting,de inspectieomvang, hoeveelheid, verpakking, bestemming en levertijd.
