Warmbad verzinkte nokkenketting | Graad 2 & Graad 3 voor maritieme ankers

Productoverzicht

De warmbad verzinkte nokkenketting is een maritieme kettingkabel die wordt gebruikt tussen het boeganker en het ankersysteem van het schip. De nok ondersteunt de schakelgeometrie en helpt de ketting op een gecontroleerde manier door de ankerlier, de kettingstopper, de ankerrol en de kettingkist te lopen. De verzinkte afwerking biedt een zinkgebaseerde corrosiebeschermingslaag voor maritieme blootstelling, terwijl de uiteindelijke kettinggraad en diameter deel blijven uitmaken van de door de klasse goedgekeurde ankerinrichting van het schip.

Deze pagina behandelt nokkenketting van Graad 2 en Graad 3 in nominale imperiale diameters van 9/16 inch tot 2 15/16 inch, met flits-stootgelaste schakels, graadafhankelijke warmtebehandeling, proefbelastingtesten, steekproefbreukbelastingtesten en optionele bijpassende accessoires. Een kettinglengte van 27,5 m is de normale referentielengte volgens de klassenregels; 25 m of andere lengtes kunnen worden besproken wanneer de assemblage, testen, markering en certificaatbereik zijn overeengekomen vóór de productie. De bevestiging of het lassen van de nokken moet het goedgekeurde ontwerp volgen en kan niet alleen worden bepaald aan de hand van de vraag of de ketting Graad 2 of Graad 3 is.

Snelle specificaties

• Producttype: Verzinkte nokkenketting → maritieme kettingkabel voor ankersystemen van schepen, geen algemene hijsketting.
• Primaire graden: Graad 2 / U2 en Graad 3 / U3 → selecteer volgens het uitrustingsnummer van het schip, de ankerinrichting, de toepasselijke klassenregels en goedgekeurde tekeningen.
• Diameterbereik: 9/16 inch tot 2 15/16 inch, ongeveer 14-75 mm → definitieve nominale metrische maat en kettinggeometrie moeten vóór de offerte worden bevestigd.
• Productieroute: Flits-stootgelaste schakels met graadaangepaste warmtebehandeling → las kwaliteit, dimensionale controle en materiaal traceerbaarheid zijn belangrijke acceptatiepunten.
• Leveringslengte: 27,5 m per lengte als normale referentie volgens de klassenregels; 25 m en aangepaste lengtes onderhevig aan bevestiging van assemblage en certificering.
• Belastingsverificatie: Proefbelastingstest voor voltooide kettinglengtes en breukbelastingstest op representatieve monsters → testbelastingen zijn acceptatiewaarden, geen SWL.
• Corrosiebescherming: Warmbad verzinkte afwerking als de belangrijkste optie → coatingsysteem, dikte, procesvolgorde en klasseacceptatie moeten in de bestelling worden gespecificeerd.
• Accessoires: Koppelingsschakels, ankerschakels, zwenken, zwenkvoorlopers, vergrote schakels en eindschakels kunnen als een bijpassende assemblage worden geleverd wanneer gespecificeerd.

Belangrijkste technische parameters

Graad, belasting & selectiebasis

• Selectie Graad 2: Ankerketting van speciale kwaliteit wordt vaak gebruikt waar de door de klasse goedgekeurde uitrustingstabel Graad 2 ketting specificeert voor het vereiste uitrustingsnummer en de diameter.
• Selectie Graad 3: Extra speciale kwaliteitsketting heeft hogere gespecificeerde proef- en breukbelastingen bij dezelfde nominale diameter, maar elke diametervermindering moet worden ondersteund door het scheepsontwerp en de klassegoedkeuring.
• Proefbelasting: Een niet-destructieve acceptatiebelasting toegepast op de voltooide kettinglengte met behulp van een goedgekeurde testmachine; het is niet de SWL van de ketting.
• Breukbelasting: Een destructieve kwalificatie- of productiemonstertestbelasting toegepast op representatieve schakels volgens de toepasselijke regel en inspectieplan; het is geen routine servicebelasting.
• Systeemcompatibiliteit: Kettingsdiameter, spoed, breedte, accessoires, ankerlier gypsy-tanden, kettingstopper, ankerrol, kettingkist en ankerverbinding moeten als één ankersysteem worden gecontroleerd.

Productie, warmtebehandeling & kwaliteitscontroles

• Nokkenketting wordt bij voorkeur vervaardigd uit goedgekeurd staafmateriaal door middel van flits-stootlassen, waarbij de lasopslag en flits worden verwijderd tot het geaccepteerde profiel.
• Warmtebehandeling wordt geselecteerd op basis van de kettinggraad en de goedgekeurde materiaalroute. Graad 2 kan worden geleverd in een goedgekeurde as-gelaste of genormaliseerde toestand, terwijl Graad 3 de gespecificeerde genormaliseerde, genormaliseerde en getemperde, of geharde en getemperde toestand vereist.
• Nokken moeten intern in de schakel passen zonder merkbare speling en correct gepositioneerd blijven. Waar noklassen deel uitmaakt van het goedgekeurde ontwerp, moeten de lasprocedure, verbruiksartikelen, lasserkwalificatie, laslocatie en warmtebehandelingsvolgorde worden gecontroleerd.
• Schakeldiameter, spoed, breedte, nokpositie, lengte van vijf schakels en pasvorm van accessoires worden gecontroleerd aan de hand van de geselecteerde erkende norm of goedgekeurde tekening na de relevante productie- en proefbelastingsfasen.
• Visuele inspectie richt zich op de flits-stootlas, kroon, nokgebied en overgangen. Niet-destructieve inspectie wordt geregeld waar vereist door de toepasselijke klassenregel, goedgekeurde productiemethode of inspectieplan.
• Warmtenummer, materiaalgraad, kettinggraad, diameter, productiebatch, warmtebehandelingsbatch, testrecord, markering en certificaatidentiteit moeten traceerbaar blijven via het leveringspakket.

Verzinken & corrosiebescherming

• Warmbad verzinken biedt een zinkcoating over het kettingoppervlak en is geschikt wanneer de eigenaar of scheepswerf verbeterde corrosiebescherming vereist in vergelijking met een onbehandelde of tijdelijk geschilderde afwerking.
• De verzinkingsroute, oppervlaktevoorbereiding, coatingmassa of -dikte, centrifugatie- of drainage methode, bijwerkingslimieten en acceptatiecriteria moeten vóór de productie worden overeengekomen. De procesvolgorde mag de vereiste visuele inspectie, proefbelasting, breukbelastingsbemonstering, identificatie of klasse-inspectie niet belemmeren.
• Zinkcoating kan lokaal slijten bij de ankerlier, kettingstopper, ankerrol, contactzones met de zeebodem en schakel-naar-schakel lagervlakken. Verzinken vermindert daarom de blootstelling aan corrosie, maar neemt de noodzaak van periodieke inspectie en onderhoud niet weg.
• Elektro-verzinkte of andere zinkafwerkingen kunnen worden besproken voor specifieke kettingmaten of accessoires, maar ze mogen niet als gelijkwaardig aan warmbad verzinken worden beschouwd, tenzij het vereiste coatingsysteem duidelijk is gespecificeerd en geaccepteerd.

Testen, inspectie & certificering

• Voltooide kettinglengtes worden proefbelast met de belasting die overeenkomt met de kettingsdiameter en -graad met behulp van een goedgekeurde testmachine. Aanwezigheid van een surveyor geldt indien vereist voor het bestelde klasse-certificaat.
• Breukbelastingtesten worden uitgevoerd op representatieve schakels volgens de toepasselijke regel en het productie-bemonsteringsplan. De steekproeftest betekent niet dat elke geleverde schakel destructief wordt getest.
• Kettingen van Graad 2 en Graad 3 kunnen trek-, slag- of andere mechanische tests vereisen van productiegerelateerd testmateriaal volgens de geselecteerde klassenregel, materiaalgraad en warmtebehandelingsconditie.
• Dimensionale inspectie, visuele inspectie, markering en documentatiebeoordeling maken deel uit van het acceptatieproces. NDT-bereik wordt bevestigd door de goedgekeurde productiemethode en de klassevereiste.
• Beschikbare documentatie kan het klasse-productcertificaat, materiaal- of molencertificaat, fabrikantentestrapport, proefbelastingsrecord, breukbelastingsrecord, resultaten van mechanische tests, dimensionaal rapport, warmtebehandelingsrecord en verzinkingsrecord omvatten, volgens de overeengekomen bestelbereik.

Selectie & aanvraaggids

Stap 1: Bevestig scheepstype, nieuwbouw- of vervangingsbereik, toepasselijke classificatiemaatschappij, uitrustingsnummer of goedgekeurde ankerinrichting, ankergewicht, vereiste kettinggraad en nominale diameter.

Stap 2: Bevestig kettingstandaard of goedgekeurde tekening, metrische / imperiale aanduiding, lengte per ketting, aantal kettingen, bakboord en stuurboord toewijzing, en of de ketting moet passen bij een bestaande ankerlier en kettingstopper.

Stap 3: Bevestig materiaalgraad en leveringsconditie, nokbevestiging of noklasconfiguratie, warmtebehandelingsvereiste, specificatie voor warmbad verzinken, en eventuele vereisten voor coatingdikte of uiterlijk.

Stap 4: Definieer de complete kettingassemblage: standaard schakels, vergrote schakels, eindschakels, Kenter- of koppelingsschakels, ankerschakels, zwenken, zwenkvoorloper, bitter-end verbinding en reserve-accessoires.

Stap 5: Bevestig inspectie- en certificeringsbereik vóór offerte: klasse-certificaat, aanwezigheid van surveyor, proef- en breuktesten, mechanische tests, NDT, materiaal traceerbaarheid, markering en documenttaal.

Stap 6: Geef hoeveelheid, vereiste levertijd, leveringsbestemming, verpakkingsvereiste, goedgekeurde tekening of bestaande kettingmetingen, en duidelijke foto's van het anker, de ankerlier, de kettingstopper en de verbindingsfittingen indien beschikbaar.

Kettingassemblage & accessoires

Standaard nokschakels | Vergrote schakels | Eindschakels | Kenter- of koppelingsschakels | Ankerschakels | Zwenken | Zwenkvoorloper | Bitter-end verbinding | Bijpassende reserve-accessoires

Aangepaste attributen

• Kettinggraad: Graad 2 / U2 of Graad 3 / U3 → definitieve notatie en acceptatiecriteria volgen de geselecteerde classificatiemaatschappij.
• Nominale diameter: 9/16 inch tot 2 15/16 inch → bevestig de bijbehorende nominale metrische maat en goedgekeurde kettinggeometrie.
• Lengte per ketting: 27,5 m referentie; 25 m of aangepaste lengte beschikbaar voor discussie → certificaat en testbereik moeten overeenkomen met de geleverde assemblage.
• Productie: Flits-stootgelaste nokschakels → lasprofiel, dimensionale herhaalbaarheid en materiaal traceerbaarheid zijn gecontroleerde productiepunten.
• Warmtebehandeling: Volgens kettinggraad en goedgekeurde materiaalroute → definitieve leveringsconditie te vermelden op de offerte en het certificaat.
• Nokconfiguratie: Goedgekeurde gemonteerde of gelaste configuratie → selecteer noklassen niet uitsluitend op basis van de terminologie Graad 2 of Graad 3.
• Materiaal: CM490, CM690, 20Mn2, 30Mn2, of goedgekeurd equivalent zoals vermeld door de leverancier → exacte mapping van graad tot kettinggraad vereist bevestiging.
• Oppervlakteafwerking: Warmbad verzinkt als primaire optie → elektro-verzinkt, geverfd of alternatieve afwerking alleen indien gespecificeerd en geaccepteerd.
• Testen: Proefbelasting, steekproef breukbelasting, mechanische tests, dimensionale inspectie en aanvullende NDT indien van toepassing → bereik volgt klasse- en bestelvereisten.
• Certificaten: Klasse productcertificaat, materiaalcertificaat en fabrikantentestrapport beschikbaar volgens het goedgekeurde bestelbereik.

Hoe het werkt

Anker wordt losgelaten van het schip → Nokkenketting loopt door de ankerlier en ankerrol → Nokken ondersteunen de schakelgeometrie en gecontroleerde ingrijping met de gypsy → Ketting brengt ankerkracht over tussen het anker en het schip → Ankerlier haalt de ketting op in de kettingkist

Toepassingen

Handelsvaartschepen | Sleepboten | Werkboten | Vissersschepen | Patrouille- en servicevaartuigen | Kust- en havenvaartuigen | Nieuwbouw ankersystemen | Klasse-goedgekeurde vervangingsprojecten voor ankerkettingen

Certificeringen & leveringsbereik

Certificaten kunnen worden geregeld volgens de geselecteerde classificatiemaatschappij, goedgekeurd fabrikantenbereik, inspectieplan, materiaal traceerbaarheid, testbegeleiding en projectvereisten. Accessoires en certificaatdekking moeten worden bevestigd als onderdeel van de complete kettingassemblage vóór de offerte.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantentestcertificaat.

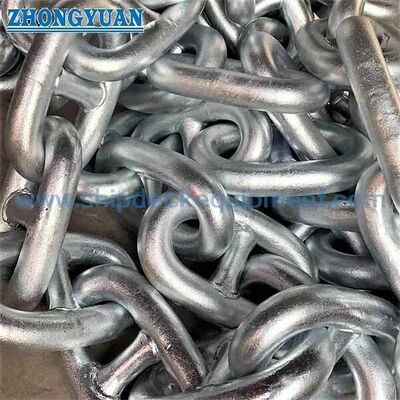

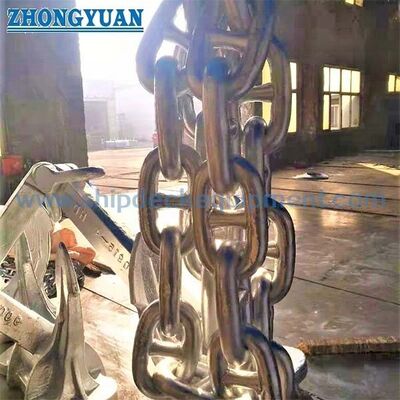

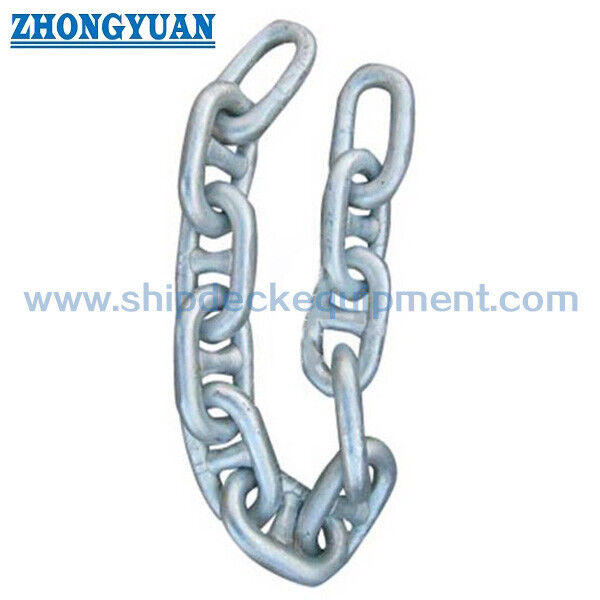

Tekening & foto's

Veelgestelde vragen

V1: Hoe moet ankerketting van Graad 2 of Graad 3 worden geselecteerd?

A1: Selectie begint bij het uitrustingsnummer van het schip, de ankerinrichting, de toepasselijke klassenregels en het goedgekeurde ankerplan. Graad 3 heeft hogere gespecificeerde proef- en breukbelastingen bij dezelfde diameter, maar het mag niet worden gebruikt om de kettingmaat te verkleinen, tenzij de scheepsontwerper en de klasse het complete ankersysteem goedkeuren.

V2: Wordt bij Graad 2 altijd een ongelaste nok gebruikt, terwijl bij Graad 3 een gelaste nok wordt gebruikt?

A2: Er mag geen universele graad-alleen regel worden gebruikt voor deze beslissing. Nokbevestiging, noklassen, laspositie, lasprocedure en warmtebehandelingsvolgorde zijn afhankelijk van het goedgekeurde kettingontwerp, de productiemethode en de vereisten van de classificatiemaatschappij.

V3: Welke informatie is vereist voor een nauwkeurige offerte?

A3: Bevestig classificatiemaatschappij, kettinggraad, nominale diameter, lengte per ketting en hoeveelheid, scheeps- en ankergegevens, compatibiliteit met ankerlier, specificatie voor warmbad verzinken, accessoires, test- en certificeringsbereik, leveringsbestemming en vereiste levertijd. Bestaande assemblage-tekeningen of gemeten foto's zijn bijzonder nuttig voor vervangingsprojecten.
