Paddenstoel-anker voor kleine vaartuigen en boeien | Gietijzer of gietstaal, 50–500 kg

Mushroom Mooring Anchor voor kleine vaartuigen en boeien.

Productoverzicht

Het schimmelanker is een klokvormig zeebodemanker dat hoofdzakelijk bestemd is voor zachte modder of slib, waarbij de breed gedopte kop zich onder herhaalde horizontale verankeringsbelastingen kan neerzetten en geleidelijk kan inzetten..Het wordt vaak geselecteerd voor kleine vaartuigen, navigatieboeien, markerboeien, bakenschepen, lichte drijvende structuren,en andere beschermde waterverbindingen waarvoor een compact permanent of half permanent anker nodig is.

De geleverde afmetingsreeks heeft een nominale ankergewicht van 50 tot 500 kg en kan worden vervaardigd in gietijzer, gietijzer of roestvrij staal volgens de bevestigde projectspecificatie.Bij de selectie moet rekening worden gehouden met de beoogde dienst, de toestand van de zeebodem, de verplaatsing van het vaartuig of de boei, de waterdiepte, de blootstelling aan stroom, wind en golven, de geometrie van de ligketen, de compatibiliteit van de boeien, de corrosiebescherming, de manier van hanteren,en vereiste inspectieomvangEen permanent anker moet niet alleen worden gekozen op basis van de lengte van de boot of het ankergewicht.

Ankertype en geschikte omstandigheden

De beste houding van de paddenstoelankers ontstaat wanneer de klok in zacht samenhangend sediment kan zitten en begraven kan worden en de liglijn een overwegend laaghoekige horizontale trek toepast.Ze zijn geen universele oplossing voor rock., koraal, dichte harde klei, ruw grind of plaatsen waar de bel niet kan doordringen of niet correct georiënteerd kan blijven.het volledige anker, keten, draaiknop, boei, boei en vlaggen moeten als één moersysteem worden ontworpen en goedgekeurd.

Snelle specificaties

• Productsoort: Mushroom mooring anchor → breed klokvormig zeebodemanker voor permanente of semi-permanente mooring met zachte bodem.
• Hoofddimensieseries: 50 / 100 / 150 / 250 / 350 / 500 kg → commerciële afmetingen voor kleine schepen, boeien en lichte drijvende structuren.
• Afzonderlijke handleiding voor kleine vaartuigen: M25 tot en met M500 in ponden → door de leverancier verstrekte referentiereeksen die niet rechtstreeks met de afmetingstabel van 50 500 kg mogen worden vermengd.
• Materiaalopties: gietijzer, gietijzer of roestvrij staal → eindkwaliteit, gietspecificatie en corrosievergunning die vóór de productie moeten worden bevestigd.
• Geschiktheid op de zeebodem: zachte modder en slib worden de voorkeur gegeven → de houdbaarheid is afhankelijk van de begraven bodem, de bodemconsistentie en een lage trekhoek.
• Verbindingsopstelling: integrale bovenoog → oogopening, ketengrootte, ketengraad en draaiende opstelling moeten samen worden gecontroleerd.
• Oppervlaktebescherming: Warmdip galvanisatie, zwarte bitumineuze coating, schipverfsysteem of gepolijst roestvrij staal → coating selectie hangt af van materiaal en service omgeving.
• Documentatie: Certificaat van de fabrikant, materiaalregisters, dimensieverslag, coatingsverslag en klassenonderzoek kunnen worden geregeld → in de bestelling moet het exacte certificaat en de testomvang worden afgesproken.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig de taak: permanent aanmeren, semi-permanent boeien aanmeren, tijdelijk ankeren voor kleine schepen of secundair/draag-ankergebruik.

Stap 2: Vermeld details van het vaartuig, de boei of de drijvende structuur, met inbegrip van de verplaatsing of drijfkracht, de belangrijkste afmetingen, de windslag, het bedieningsgebied en de vereiste houdingsfunctie.

Stap 3: Bevestig het type zeebodem, de waterdiepte, het getijdenbereik, de blootstelling aan stroom, wind en golven en of de regels voor het ankeren van de lokale autoriteiten of de havenmeester van toepassing zijn.

Stap 4: Bevestig de vereiste serie en eenheid: 50 ‰ 500 kg afmetingsanker of M25 ‰ M500 pond-gebaseerd model voor kleine schepen; meng de twee reeksen niet.

Stap 5: Bevestig het materiaal, het ankergewicht, de oogopening, de ketengrootte en -kwaliteit, de rangschikking van de boeien/swivels, de corrosievergunning en de manier van hanteren.

Stap 6: Bevestig de oppervlaktebehandeling en de inspectieomvang, met inbegrip van het coatingsysteem, de galvaniseringsvereisten, het materiaalcertificaat, het afmetingsverslag, NDT, de beproevingslast of het klassenonderzoek indien nodig.

Stap 7: verstrekken van de hoeveelheid, de bestemming van de levering, de vereiste levertijd, de tekening van het project, de aanleg van de ligplaats en de werkelijke referentiefoto indien beschikbaar.

Structuur

Bell-shaped anchor body | Broad seabed contact area | Central shank | Integral connection eye | Rounded casting transitions | Optional model-specific drainage / relief holes | Protective coating or polished stainless finish

Houdingsbeginsel en integratie van het moeren

Anchor is lowered with the bell correctly oriented toward the seabed → Bell seats on soft mud or silt → Repeated low-angle mooring loads encourage progressive burial and suction resistance → Chain catenary helps keep the load direction low → Eye, boeien, draaiknoppen en keten overbrengen de moerkracht in het anker → Positie, begravenheid en conditie van de onderdelen worden gecontroleerd tijdens de installatie en periodieke controle

Gegooid, verbonden en tegen corrosie beschermd

• De brede belgeometrie zorgt voor een groot contactgebied voor zacht sediment; het randprofiel, de wanddikte en de overgang van de staaf moeten de goedgekeurde tekening volgen in plaats van een veronderstelde algemene vorm.
• Het integrale oog is een aansluitpunt voor het moeren; de diameter van het oog en de vrije opening moeten overeenkomen met de geselecteerde schroef,de banden aan het eind van de keten en de draaiknop zonder zijdelingse belasting of beperkte articulatie.
• Het gietijzer biedt een zuinige massa en wordt gewoonlijk gebruikt voor permanente paddenstoelen, terwijl gegoten staal kan worden gekozen wanneer de taaiheid verbeterd is,reparatiekracht of project-specifieke inspectie vereistDe exacte cijfers moeten nog bevestigd worden.
• De kwaliteitscontrole van gietstukken moet betrekking hebben op de chemische/mechanische eigenschappen, indien gespecificeerd, visuele inspectie, gewicht- en afmetingscontroles, oog- en schampenintegriteit,en model-specifieke NDT volgens het overeengekomen inspectieplan.
• De geschiktheid voor warmdipgalvanisatie, de zinkdikte en de oppervlaktevoorbereiding moeten worden bevestigd voor de geselecteerde gietkwaliteit.Zwarte bitumineuze verf of een scheepscoatingsysteem kunnen geschikter zijn voor sommige commerciële ankerplaatsen.
• Gepolijste afwerking geldt voornamelijk voor roestvrij staal.PE- of vinylcoating wordt doorgaans geassocieerd met kleinere ambachtelijke producten en mag niet worden verondersteld voor de volledige commerciële serie van 50 500 kg zonder procesbevestiging..
• In de bijgeleverde tabellen wordt geen vasthoudingsvermogen, bewijslast of veilige werklast aangegeven..

Aanpassingsattributen

• Productcategorie: Schimmelverankering → zeebodemverankering voor kleine vaartuigen en boeien met zachte bodem.
• Service-modus: Permanent/semi-permanent mooring of geselecteerd tijdelijk gebruik voor kleine vaartuigen → dienst dient te worden bevestigd voordat de maat wordt gemaakt.
• Hoofdgewichtsbereik: 50 500 kg → op basis van de geleverde commerciële afmetingsreeksen.
• Referentiebereik voor kleine vaartuigen: M25M500, 25M500 lb → afzonderlijke leveranciersreferentiefamilie waarvoor modelbevestiging vereist is.
• Materiaal: gietijzer / gietijzer / roestvrij staal → exacte kwaliteit en gietspecificatie te bevestigen.
• Verbinding: integrale oog voor boeien en ketens → oog afmetingen en compatibele hardware moeten worden bevestigd door tekening.
• Oppervlaktebehandeling: warm gegalvaniseerd / zwart bitumen / marine verf / gepolijst roestvrij / op maat → geselecteerd op basis van materiaal en onderdompeling.
• Certificatieomvang: afhankelijk van de projectvereisten → fabrikant, worden materiaal-, inspectie- en klassendocumenten niet aangenomen, tenzij deze in de bestelling zijn opgenomen.

Toepassingen

Small craft permanent moorings | Navigation and marker buoys | Beacon boats | Protected harbor moorings | Lake and river moorings | Light floating pontoons | Secondary anchors for suitable small craft | Soft-mud and silt seabeds

Certificeringen en documentatie

De inspectie en de documentatie kunnen worden geregeld op basis van het bevestigde materiaal, het ankerontwerp, het testplan, de projectspecificatie en de goedkeuringsprocedure voor de klasse.Klassecertificaten worden niet automatisch verstrekt en blijven afhankelijk van de ontwerp aanvaarding, de beschikbaarheid van de enquêtes en de overeengekomen bestelomvang.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate ?? beschikbaar op basis van de projectvereisten en onder voorbehoud van goedkeuring van de klasse.

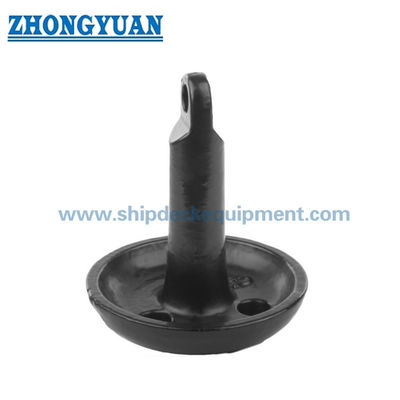

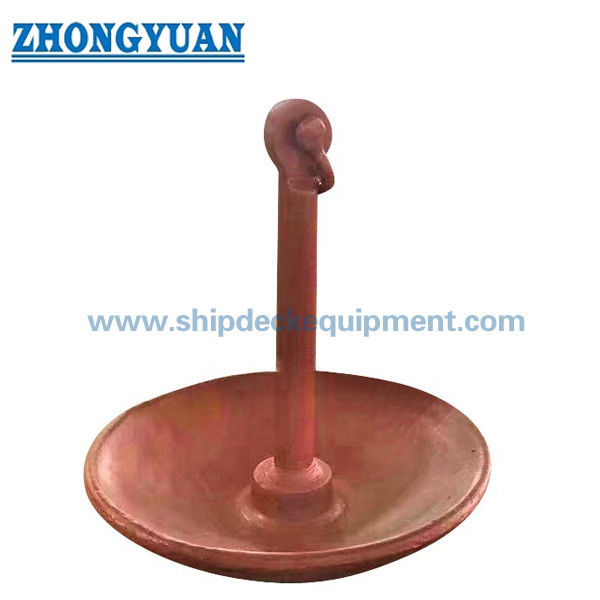

Tekening en foto's

Veelgestelde vragen

V1: Welke zeebodemomenten zijn geschikt voor een paddenstoelanker?

A1: Zachte modder en slib zijn de voorkeursomstandigheden omdat de bel kan zitten en geleidelijk begraven.Een beoordeling van de zeebodem wordt aanbevolen voor permanente of blootgestelde ligplaatsen.

V2: Kan het anker alleen worden geselecteerd op basis van de lengte van de boot?

A2: Nee. De lengte van de boot is slechts een ruwe referentie voor sommige kleine retailmodellen. Bij de keuze van de permanente ligplaats moet rekening worden gehouden met verplaatsing, windstand, milieubestrijding, waterdiepte, ketenketen,sterkte van de zeebodem, toepassingsgebied en plaatselijke moerregels.

V3: Wat is het verschil tussen gietijzeren en gietijzeren paddenstoelankers?

A3: gietijzer zorgt voor een zuinig gewicht en wordt veel gebruikt voor conventionele permanente mooring.de traceerbaarheid van materiaal of project-specifieke tests vereist zijnDe definitieve materiaalkwaliteit, het oogontwerp, de coating en de inspectieomvang moeten vóór de offerte worden bevestigd.
