Gelaste Flipper Delta HHP Anker voor Offshore Verankeringssystemen | 300–27.500 kg

Gelaste Flipper Delta HHP Anker voor Offshore Verankeringssystemen | 300–27.500 kg

Productoverzicht

Het gelaste Flipper Delta anker met hoge houdkracht wordt geleverd voor offshore verankering, baggerwerkzaamheden, verankeringsboeien en drijvende constructieprojecten waarbij bodempenetratie, houdvermogen, anker-kettingverbinding, transportafhandeling en projectcertificering centrale selectiefactoren zijn. De open gefabriceerde geometrie combineert een brede schoepassemblage, schacht en stabiliserende structuur om gecontroleerde installatie en penetratie in geschikte bodemsoorten te ondersteunen.

Deze pagina behandelt nominale ankergewichten van 300 tot 27.500 kg met behulp van afmetingen A–F uit de geleverde catalogusgegevens. Nominaal ankergewicht is geen directe beoordeling van het houdvermogen. De definitieve selectie moet gebaseerd zijn op de projectverankeringsanalyse, de vereiste houdkracht, bodem- of geotechnische gegevens, de hoek van de verankeringslijn, de installatiemethode, de interface van de ankerketting en sluiting, de goedgekeurde tekening van de fabrikant en de vereiste inspectieomvang van de klasse of derde partij. Het product wordt geleverd via gekwalificeerde ankerfabriekpartners; de productielocatie en de certificeringsomvang worden voor elke bestelling bevestigd.

Snelle Specificaties

• Producttype: Gelast Flipper Delta anker met hoge houdkracht → open schoepconfiguratie voor offshore en baggergerelateerde verankeringssystemen.
• Nominaal gewichtsbereik: 300–27.500 kg → brede selectiebereik voor projectspecifieke tijdelijke of permanente verankeringsarrangementen.
• Constructie: Gelaste plaat-gefabriceerde schoep- en schachtassemblage → materiaalkwaliteit, lasdetails, NDT en dimensionale toleranties moeten de goedgekeurde tekening volgen.
• Houdprincipe: Ingewerkte schoepoppervlak mobiliseert bodemweerstand → werkelijk houdvermogen is afhankelijk van bodem, penetratiediepte, lijnhoek, installatie en verankeringsanalyse.
• Anker-kettinginterface: Verbindingsafmeting F is inbegrepen in de geleverde tabel → definitieve sluiting, wartel, eindschalm en kettingcompatibiliteit moeten per tekening worden gecontroleerd.
• Afhandeling en transport: Demontage of gesplitste levering kan beschikbaar zijn → montage methode en ankerrekvereiste zijn afhankelijk van het geselecteerde fabrieksontwerp.
• Oppervlaktebehandeling: Zwarte bitumineuze coating, anti-corrosieverf of project-specifieke coating → het definitieve systeem moet rekening houden met transportschade, onderdompelingsdienst en inspectievereisten.
• Certificering: Klasse-inspectie en certificaten kunnen worden geregeld volgens goedgekeurd ontwerp en bestelomvang → niet alle maatschappijcertificaten worden automatisch geleverd.

Belangrijkste Technische Parameters

Offshore Verankeringsselectie & Aanvraaggids

Stap 1: Bevestig de toepassing: offshore eenheid, baggeraar, verankeringsboei, constructie-uitrusting, drijvende constructie, tijdelijke verankering of permanente verankering, samen met de waterdiepte en beoogde levensduur.

Stap 2: Geef de vereiste ankerhoudkracht op uit de projectverankeringsanalyse, inclusief ontwerpbelastinggeval, veiligheidsfactoren, voorspanning, type verankeringslijn en waar beschikbaar de omgevingsbasis.

Stap 3: Verstrek bodem- of geotechnische informatie, inclusief bodemtype, laagprofiel, sterkte- of dichtheidsgegevens, bodemhelling en bekende obstakels, omdat penetratie- en houdprestaties bodemafhankelijk zijn.

Stap 4: Bevestig nominaal ankergewicht, goedgekeurde ankergeometrie, schoep-naar-schacht instelling, anker-afhandelingsmethode, kettingkwaliteit en diameter, eindschalm, sluiting, wartel en vereiste verbindingsafmetingen.

Stap 5: Bevestig materiaalkwaliteit, fabricagenorm, lasprocedure, NDT-omvang, dimensionale tolerantie, markering, traceerbaarheid, corrosiebescherming en of transportdemontage of een ankerrek vereist is.

Stap 6: Bevestig goedkeuring en testomvang vóór offerte: goedgekeurde tekening, HHP of andere klasse-aanduiding, proefbelasting, materiaalcetificaten, fabrikantencertificaat, getuige van de keurder en definitief documentatiepakket.

Stap 7: Geef de hoeveelheid, project- of scheepsnaam, leveringsbestemming, vereiste leverdatum, verpakkingsbeperkingen, hijs- en afhandelingsbeperkingen en de relevante verankerings- of GA-tekening op.

Ankerconstructie & Verbinding

Gelaste open schoepassemblage | Centrale schacht | Kroon / scharnier en stabiliserende geometrie | Ketting- of sluitingsaansluitpunt | Projectspecifieke schoepinstelling | Optionele transport-demontage-regeling | Beschermende coating

Penetratie-, Houd- & Afhandelingseigenschappen

• De open schoepconstructie laat bodemgrond rond het anker stromen tijdens de installatie en ondersteunt progressieve penetratie wanneer de geometrie is afgestemd op de bodemconditie.
• Een relatief groot effectief schoepoppervlak ontwikkelt bodemweerstand na insluiting, wat de primaire basis is voor het concept van hoge houdkracht.
• Stabiliserende geometrie is bedoeld om ongecontroleerd rollen te verminderen en de schoepen te helpen een geschikte penetratieoriëntatie te behouden tijdens de installatietrek.
• Werkelijk houdvermogen wordt niet alleen bepaald door het ankergewicht; het wordt beïnvloed door het bodemprofiel, de penetratiediepte, de schoephoek, de lijnopwaartse kracht, de installatiebelasting, de ankergeometrie en de geselecteerde ontwerpveiligheidsfactoren.
• De schoep-naar-schacht-regeling moet worden geselecteerd of bevestigd voor de projectbodem en het goedgekeurde ontwerp. Een catalogusancker mag geen universele houdwaarde krijgen zonder projectverificatie.
• Inzet, proefinstallatie, berging, dek-afhandeling en transport vereisen een projectspecifieke anker-afhandelingsprocedure die is afgestemd op het ankergewicht, de scheepsuitrusting, de hijspunten en de verbindingsregeling.

Fabricage, Testen & Leveringscontrole

• Gelaste fabricage vereist gecontroleerd plaat snijden, vormen, pasmaken, uitlijnen van schacht en schoep, en dimensionale inspectie zodat de goedgekeurde geometrie behouden blijft.
• De geleverde specificatie vermeldt constructiestaal en roestvrij staal; de definitieve kwaliteit, mechanische eigenschappen, lasbaarheid, taaiheid, corrosie-toeslag en klasse-acceptatie moeten worden bevestigd. HHP-ankers zijn normaal gesproken afhankelijk van goedgekeurde specificaties voor hoogwaardige of hoge treksterkte materialen in plaats van een algemene materiaalbeschrijving.
• WPS / PQR, lasserkwalificatie, voorverwarming en warmte-invoercontrole, en NDT van kritieke lassen moeten het goedgekeurde productie- en klasse-inspectieplan volgen.
• Proefbelasting, houdvermogenverificatie, materiaaltesten en aanwezigheid van de keurder zijn project- en klasse-afhankelijk. Ze moeten vóór aankoop worden gedefinieerd en worden niet verondersteld standaard leveringen te zijn.
• De kettingverbinding moet worden gecontroleerd als een compleet belastingspad, inclusief ankerverbinding, sluitpen, eindschalm, wartel of voorloper, kettingkwaliteit en eventuele dimensionale overgangen.
• Aangezien dit product wordt geleverd via ankerfabriekpartners, moet de offerte de productielocatie, de goedgekeurde tekening, de certificaatuitgever, de testomvang en de documenttraceerbaarheid van het aangeboden anker identificeren.

Aangepaste Attributen

• Producttype: Gelast Flipper Delta HHP anker → gefabriceerd open-schoep anker voor offshore verankering en baggergerelateerde toepassingen.
• Leveringsstatus: Distributeur / projectlevering → het product wordt betrokken van gekwalificeerde ankerfabrikanten en wordt niet gepresenteerd als intern geproduceerd.
• Nominaal Gewicht: 300–27.500 kg → selecteer op basis van berekend houdvermogen, bodemconditie, installatiemethode en goedgekeurd ankerontwerp.
• Constructie: Gelaste staalconstructie → kritieke geometrie, las-kwaliteit, NDT en dimensionale controle volgen de goedgekeurde tekening en inspectieplan.
• Materiaal: Constructiestaal / project-goedgekeurd hoogwaardig staal; roestvrij staal onder voorbehoud van bevestiging → exacte kwaliteit en klasse-acceptatie zijn vereist vóór bestelling.
• Houdvermogen: Projectspecifiek → nominaal gewicht mag niet rechtstreeks worden omgezet in een gegarandeerde houdkracht zonder verankerings- en geotechnische verificatie.
• Kettingverbinding: Afmeting F plus goedgekeurd connector detail → kettingdiameter, kwaliteit, eindschalm, sluiting en wartel moeten als één systeem worden bevestigd.
• Oppervlaktebehandeling: Zwarte bitumineuze verf, anti-corrosieverf of aangepaste coating → definitieve coating en inspectie volgen de projectblootstelling en specificatie.
• Certificaatvereiste: Beschikbaar volgens projectomvang → goedgekeurd ontwerp, proefbelasting, klasse-inspectie en documentatie moeten worden vermeld in de inkoop specificatie.

Hoe het werkt

Anker wordt ingezet met de schoepen georiënteerd naar de zeebodem → Een gecontroleerde installatietrek stabiliseert en roteert het anker in de penetratierichting → Open schoepgeometrie dringt de bodem binnen → Ingewerkte schoepoppervlak mobiliseert bodemweerstand → Verankeringslast wordt overgedragen via de schacht en connector naar de ankerketting → Berging volgt de goedgekeurde anker-afhandelingsprocedure

Toepassingen

Offshore tijdelijke verankeringssystemen | Baggeraars en maritieme constructie-uitrustingen | Verankeringsboeien | Drijvende pontons en maritieme constructies | Offshore eenheden onderhevig aan projectontwerp | Anker- en kettingvervangingspakketten

Certificeringen & Leveringsomvang

Classificatie-inspectie en certificering kunnen worden geregeld volgens het goedgekeurde type of projectontwerp, fabrikanten goedkeuring, materiaaltraceerbaarheid, proefbelastingvereiste en aanwezigheid van de keurder. Beschikbaarheid is afhankelijk van orderbevestiging en klasse-goedkeuring; alle vermelde certificaten worden niet automatisch geleverd.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

Optionele gecoördineerde leveringsomvang kan ankerketting, anker D-sluiting of projectconnector, wartel / voorloper, ankerrek, testcertificaten, verpakkingsplan en transportregeling omvatten, afhankelijk van bevestigde specificaties.

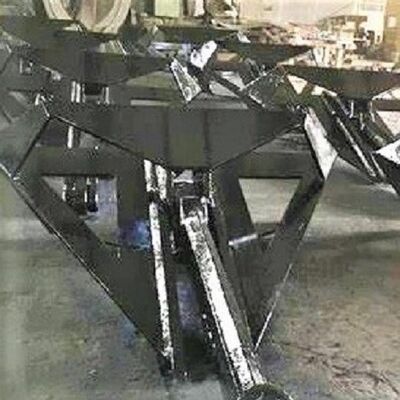

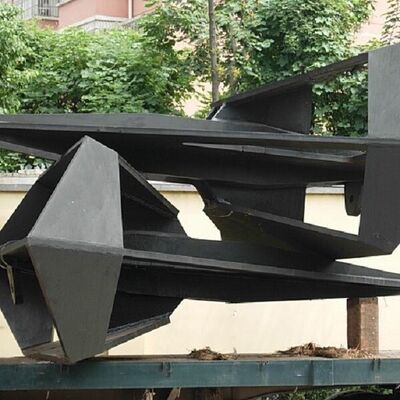

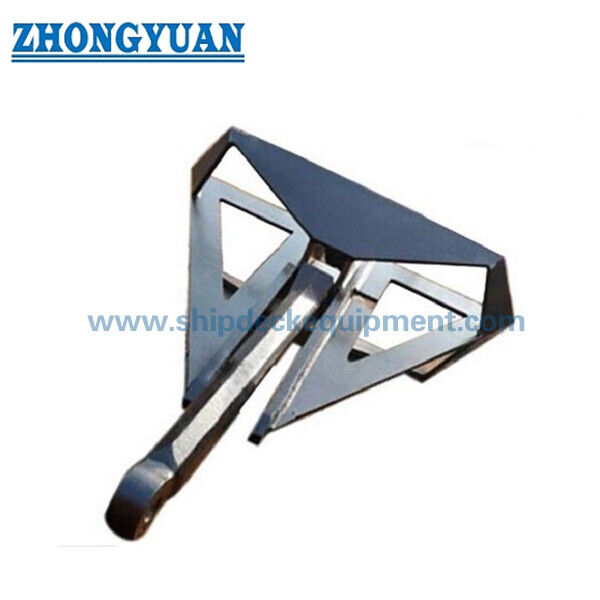

Tekening & Foto's

FAQ

V1: Hoe moet het juiste Flipper Delta ankergewicht worden geselecteerd?

A1: Gebruik de vereiste houdkracht uit de verankeringsanalyse samen met bodemgegevens, lijnhoek, installatiemethode, ankergeometrie en projectveiligheidsfactoren. Nominaal ankergewicht is slechts één selectie-input en mag niet worden behandeld als de gegarandeerde houdkracht.

V2: Biedt de HHP-beschrijving een universele houdkrachtwaarde?

A2: Nee. HHP is een ankerontwerp- of goedkeuringscategorie, geen enkele kN-rating die van toepassing is op elke bodem en installatie. Het aangeboden ontwerp, de goedgekeurde testbasis, de bodemcondities, de penetratie en de klassevereisten moeten voor het project worden bevestigd.

V3: Kunnen het anker en de ankerketting als een passend pakket worden geleverd?

A3: Ja, de levering kan worden gecoördineerd wanneer de kettingdiameter en -kwaliteit, totale lengte, eindschakels, sluitingen, wartels, proefbelasting en certificeringsomvang, corrosiebescherming, verpakking en leveringsvereisten worden verstrekt. De ankerverbindingstekening moet worden gecontroleerd vóór de definitieve offerte.
