Gesmede en Gietstalen Ankerketting Accessoires voor Maritieme Anker- en Offshore-Meersystemen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Materiaal: | Smeden, gieten, gewalst staaf | Diameter: | 12,5 mm tot 162 mm |
|---|---|---|---|
| Finish: | Zwart gelakt of thermisch verzinkt | Cijfer: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| Marien certificaat: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Markeren: | De Toebehoren van de het Ankerketting van de boeisluiting,ISO9001 de Toebehoren van de ankerketting,CCS-Anker en Ankerketting |
||
Productomschrijving
Gesmede en Gietstalen Ankerketting Accessoires voor Maritieme Anker- en Offshore Verankeringssystemen
Productoverzicht
Dit productassortiment omvat stalen ankerketting accessoires die worden gebruikt om kettingassemblages te verbinden, af te sluiten, te zwenken, te vergroten of aan te passen in scheepsanker- en offshore verankeringssystemen. Beschikbare artikelen zijn Kenter schakels, verbindingsschakels, eindschakels, zwenken, zwenkschakels, boeischakels, zwenkgroepen, platen, gewone schakels, vergrote schakels, eindsakels en projectspecifieke verbindingscomponenten.
De accessoires worden geleverd via gekwalificeerde fabrikanten van ankerkettingen in plaats van als intern geproduceerde producten. De selectie is gebaseerd op de nominale kettingdiameter, kettingkwaliteit, pasvorm van de schakelgeometrie, vereisten voor proef- en breekbelasting, penarrangement, materiaalroute, warmtebehandeling, inspectiebereik en classificatiedocumentatie. Beschikbaarheid uit voorraad kan dringende scheepsreparatie- of vervangingsaanvragen ondersteunen, maar het daadwerkelijke artikel, de kwaliteit, afmetingen, markeringen en certificaatbatch moeten vóór de offerte worden bevestigd.

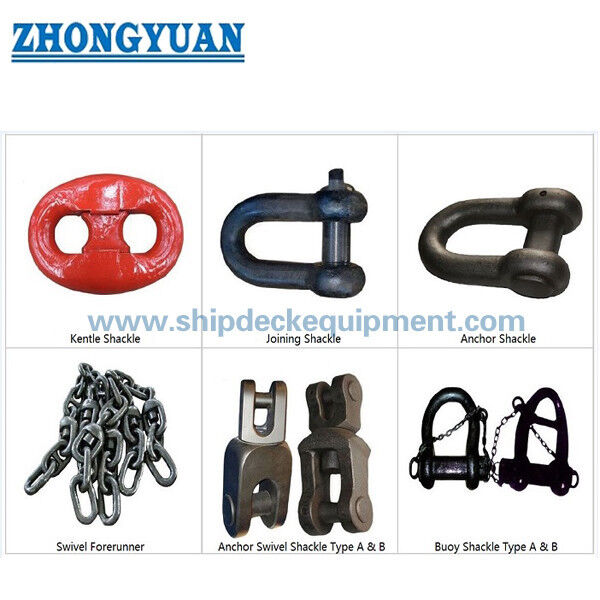

Beschikbare Accessoiretypen
Kenter schakel | Verbindingsschakel | Eindschakel | Zwenk | Zwenkschakel | C-vormige verbindingsschakel | Slanke Kenter schakel | Voorloop-schakel | Peer-vormige schakel | Boeischakel | Zwenkgroep | Driehoekplaat | Ronde schakel | Gewone schakel | Eindschakel | Vergrote schakel | Studless schakel | Speciaal gevormde verbindingsschakel
Snelle Specificaties
- Productcategorie: Accessoires voor ankerkettingen en verankeringskettingen → gebruikt om kettingassemblages te voltooien of te vervangen, niet als algemeen hijsmaterieel.
- Nominale diameterbereik: 12,5–162 mm als leveringsbereik → uiteindelijke beschikbaarheid is afhankelijk van het accessoiretype, de kwaliteit, goedkeuring van de fabrikant en de voorraadstatus.
- Materiaalroutes: gesmeed staal, gietstaal of rolstaalconstructie → het toegestane proces is afhankelijk van het accessoireontwerp en de toepasselijke klassevoorschriften.
- Kwaliteiten voor maritieme ankerkettingen: U2 / U3 vermeld in de geleverde informatie → exacte klasse-aanduiding en certificaatbereik moeten voor elk artikel worden bevestigd.
- Kwaliteiten voor offshore verankering: R3 / R3S / R4 vermeld als beschikbaar → offshore kwaliteiten vereisen afzonderlijke goedgekeurde productie, warmtebehandeling, testen en traceerbaarheid.
- Oppervlaktebescherming: zwart geverfd of thermisch verzinkt → de keuze van de coating moet rekening houden met het kettinggebruik, de dimensionale passing, de inspectievolgorde en de projectspecificatie.
- Gedetailleerd boeischakelbereik: nominale kettingdiameter 38–90 mm → de geleverde referentietabel bevat Grade M2 / M3 testbelastingen en Type A / Type B gewichten.
- Levering en documentatie: voorraad of projectorder → fabrikant, materiaal, test, NDO, en klasse-documentatie zijn alleen beschikbaar volgens de bevestigde orderomvang.
Belangrijkste Technische Parameters
|
Nominale Ketting Diameter (mm) |
d | L | L1 | B | B2 | D |
Kwaliteit M2 Testbelasting KN (T) |
Kwaliteit M3 Testbelasting KN (T) |
TYPE-A Gewicht (kg) |
TYPE-B Gewicht (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580,6(59,2) | 812,0(82,8) | 27,8 | 26,0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640,4(65,3) | 896,3(91,4) | 31,2 | 29,9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703,1(71,7) | 980,7(100) | 35,2 | 34,0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768,8(78,4) | 1079(110) | 40,6 | 39,3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836,5(58,3) | 1167(119) | 45,9 | 44,5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908,l (92,6) | 1275(130) | 52,4 | 50,6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980,7(100) | 1373(140) | 59,4 | 56,9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66,9 | 64,2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74,3 | 71,5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83,0 | 80,0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92,5 | 89,3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98,7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
Selectie & Aanvraaggids
Stap 1: Identificeer het exacte accessoire: Kenter schakel, eindschakel, zwenk, zwenkgroep, boeischakel, vergrote schakel of ander verbindingsitem.
Stap 2: Bevestig de nominale kettingdiameter, kettingconstructie, kwaliteit, toepasselijke norm of klassevoorschrift, en de passende afmetingen van de aangrenzende kettingschakels.
Stap 3: Geef de vereiste proefbelasting, breekbelasting of gecertificeerde testbasis op. Vervang SWL, proefbelasting of MBL niet door elkaar.
Stap 4: Bevestig gesmede, gegoten of rolstaalconstructie; warmtebehandelingsconditie; pen- en vergrendelingsarrangement; en eventuele beperkingen op lasreparatie.
Stap 5: Bevestig oppervlakteafwerking, markering, NDO, dimensionale rapportage, materiaaltraceerbaarheid, fabrikantencertificaat en klasse-inspectie vóór de offerte.
Stap 6: Geef het aantal, de vereiste levertijd, de bestemming, de urgentie van voorraadvervanging, het scheeps- of offshore-eenheidstype, en tekeningen of duidelijke foto's van het bestaande onderdeel op.
Structuur
Gesmeed of gegoten stalen lichaam | Pen / bout en vergrendelingsarrangement waar van toepassing | Kettingcompatibele draagoppervlakken | Warmtebehandeld belastingspad | Permanente identificatie- en traceerbaarheidsmarkering | Zwart geverfde of gespecificeerde verzinkte afwerking
Materiaal-, Productie- & Inspectievoordelen
- De accessoiregeometrie is afgestemd op de verbindende ketting, omdat de nominale diameter alleen de passing tussen een schakel, zwenk, eindschakel, vergrote schakel en aangrenzende kettingkabel niet bevestigt.
- Gesmede accessoires bieden een gesmeed belastingspad wanneer het goedgekeurde ontwerp en de materiaalroute smeden specificeren; giet- of rolstaalalternatieven worden alleen geleverd waar toegestaan door het toepasselijke ontwerp en de goedkeuring.
- Warmtebehandeling wordt geselecteerd op basis van kwaliteit en productieroute en wordt voltooid vóór de gespecificeerde proef-, breek-, mechanische en inspectiefasen.
- Voor geklasseerde leveringen moeten materiaalidentificatie, warmtenummer, kwaliteitsmarkering en testdocumentatie traceerbaar blijven van goedgekeurd materiaal tot het afgewerkte accessoire.
- Offshore R3 / R3S / R4 accessoires worden behandeld als een afzonderlijke goedkeurings- en kwalificatieomvang van conventionele U2 / U3 scheepsanker-kettingaccessoires.
- Dimensionale inspectie moet pen diameter, pasvorm openingen, draagoppervlakken, vergrendelingsspelingen en de afmetingen omvatten die nodig zijn om verbinding te maken met de bestaande kettingassemblage.
- Geselecteerde voorraadartikelen kunnen de reparatietijd verkorten, onder voorbehoud van fysieke inspectie, dimensionale bevestiging, kwaliteitsverificatie en beschikbaarheid van certificaatbatches.
Aangepaste Attributen
- Leveringsstatus: Ingekocht product → geleverd via gekwalificeerde fabrikanten van ankerkettingen; de goedgekeurde fabrikant wordt bevestigd met de offerte.
- Productbereik: Standaard en speciale kettingaccessoires → selectie omvat verbinding, afsluiting, zwenken, vergroting en boei- of verankeringsinterfaces.
- Nominale Diameter: 12,5–162 mm leveringsbereik → het goedgekeurde maatbereik varieert per accessoiretype, kwaliteit en fabrikant.
- Maritieme Kwaliteit: U2 / U3 → alleen gebruiken wanneer de gespecificeerde scheepsanker-kettingkwaliteit en het certificaat zijn bevestigd.
- Offshore Kwaliteit: R3 / R3S / R4 → vereist goedkeuring voor offshore verankeringskettingen, gecontroleerd materiaal, warmtebehandeling, testen en traceerbaarheid.
- Materiaalroute: Gesmeed / gegoten / rolstaal → de uiteindelijke route volgt het accessoireontwerp, klassevereisten en goedgekeurde productieproces.
- Oppervlakteafwerking: Zwart geverfd / thermisch verzinkt → de uiteindelijke afwerking volgt de serviceomgeving en projectspecificatie.
- Certificaatbereik: Volgens ordervereiste → klassecertificaat, materiaalgegevens, testen, NDO en markering worden niet als standaard inbegrepen beschouwd.
Hoe het werkt
Vereiste kettingverbinding wordt geïdentificeerd → Accessoiretype, nominale diameter, kwaliteit en pasvormgeometrie worden gematcht → Pen, schakel, zwenk of verbindingsschakel wordt in het kettingsysteem gemonteerd → Trekbelasting wordt overgedragen via het goedgekeurde belastingspad → Markering, inspectie, testen en documentatie worden voltooid volgens de orderomvang
Toepassingen
Scheepsanker-kettingkabelassemblages | Kettingkluis- en bitter-end verbindingen | Anker-naar-ketting verbindingsgroepen | Boei- en verankeringsverbindingen | Offshore positionele verankeringssystemen | SPM en terminal kettingassemblages | Nieuwbouw levering | Scheepsreparatie en vervangingsonderdelen
Certificeringen & Voordelen
Certificaten en inspectie-witnessing kunnen worden geregeld volgens het geselecteerde accessoire, de kwaliteit, de goedgekeurde fabrikant, materiaaltraceerbaarheid, testbereik en vereisten van de classificatiemaatschappij. Beschikbaarheid is afhankelijk van projectbeoordeling en moet vóór bestelling worden bevestigd.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantentestcertificaat.

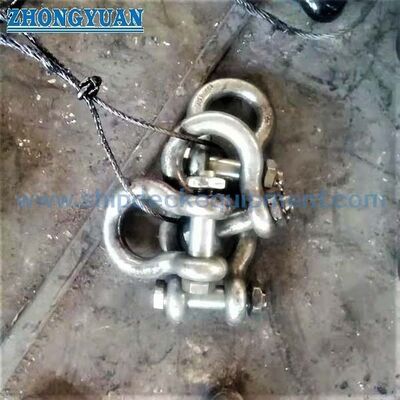

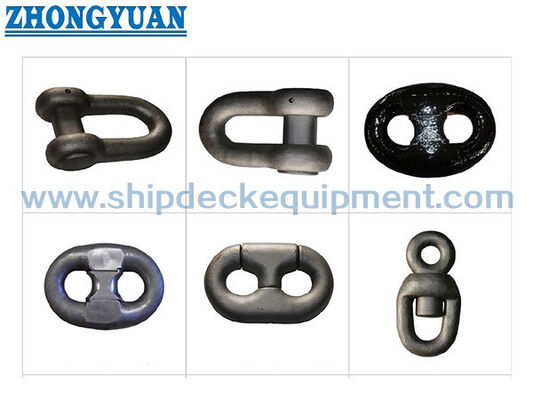

Tekening & Foto's
Veelgestelde Vragen
V1: Is de nominale kettingdiameter voldoende om een ankerketting accessoire te bestellen?
A1: Nee. Het accessoiretype, de kettingkwaliteit, de afmetingen van de aangrenzende schakels, het penarrangement, de proef- of breekbelastingsbasis, de standaard of goedgekeurde tekening, en de certificaatvereiste moeten ook worden bevestigd.
V2: Kan een U2 of U3 scheepsanker-ketting accessoire worden vervangen door een R3 of R4 offshore verankerings accessoire?
A2: Niet automatisch. Conventionele scheepsanker-kettingkwaliteiten en offshore verankeringskwaliteiten hebben verschillende materiaal-, goedkeurings-, warmtebehandelings-, test-, vermoeiings-, traceerbaarheids- en documentatievereisten. Vervanging vereist ontwerp- en klassegoedkeuring.
V3: Welke documenten moeten worden gespecificeerd voor een geklasseerde bestelling?
A3: Afhankelijk van de bestelling, vraag de goedgekeurde fabrikant en productomvang, materiaalcertificaat, warmtebehandelingsrecord, dimensionaal rapport, proef- en breekbelastingsrecords, mechanische tests, NDO-rapporten, identificatielijst, en klassecertificaat of inspectie-endorsement.
