NS 2584 het Dubbele Bitts-Slepende Materiaal van het Meerpaalschip
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | NS 2584-1977 | Nominale diameter: | 125 tot 710 mm |
|---|---|---|---|
| Swl: | 45-815 KN | Materiaal: | Buis, plaat, zacht staal; Roestvrij staal |
| Gewicht: | 25,9 tot 1532 kg | Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer, spiegel- of satijnglans gepolijst, gepolijst, gega |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. | ||
| Markeren: | NS 2584 Bollard,NS 2584 Double Bitts Bollard,Schiptrekkingsapparatuur Bollard |
||
Productomschrijving

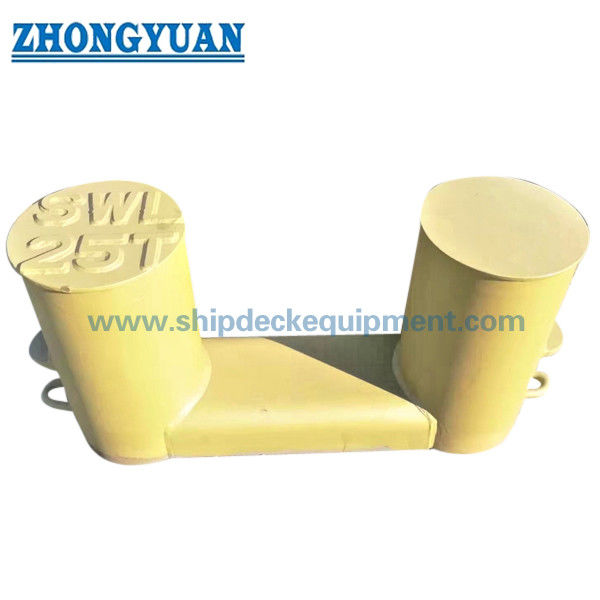

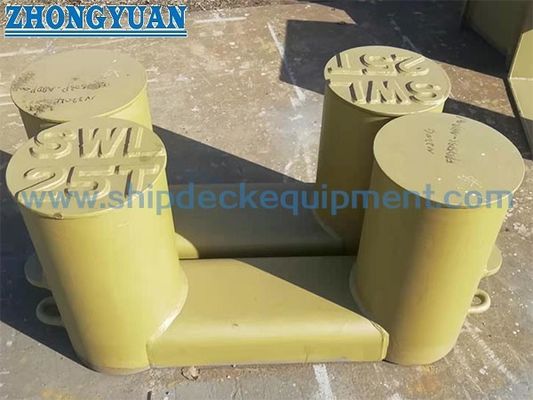

NS 2584 het Dubbele Bitts-Slepende Materiaal van het Meerpaalschip
Beschrijving:
NS 2584 het Dubbele Bitts-Slepende Materiaal van het Meerpaalschip is dubbele bittsmeerpaal. De meerpaal overeenkomstig DIN-norm wordt in principe goedgekeurd door DNV en LR. goedkeuring van het Classificatiebureau van China. De meerpalen kunnen met twee vastleggende kabels elk met een breekweerstand i=not worden geladen die die de waarden overschrijden in hieronder lijst worden gegeven. De meerpaal van NS 2584 kan zijn gebruikt of meertros of het slepen doel. Wij kunnen meerpaal volgens uw specifieke vereisten verstrekken.
Hoofd Technische Specificatie:
1. Technische Norm: NS 2584-1977
2. Nominale Diameters: 125 tot 710mm;
3. SWL: 45-815 KN
4. Materiaal: Buis, Plaat, Vloeistaal; Roestvrij staal;
5. Gewicht: 25,9 tot 1532 kg;
6. Oppervlaktebehandeling: zandstralend aan S2.5 poetste + één laag van epoxywinkelinleiding, Spiegel of Satijn, Opgepoetste, Gegalvaniseerde op, aangepaste beschikbare oppervlaktebehandeling.
7. Classificatiecertificaten: CCS, NK, BV, ABS, dnv-GL, LR, Kr, IRS, RS, Enz.
Hoofd Technische Parameter:
| Nominaal grootte |
Bitts d1 × s |
Bitts d1 × s |
a1 | a2 | b1 | C | d2 | e | h | k | I1 | I2 | t1 | Halve verbinding het vastmaken |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | X25 508 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | X25 610 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| Nominaal grootte |
Maximumlading in meerpaal | Gewicht | Codeer Nr. | |||
| wanneer het vastleggen | wanneer het slepen | |||||
| kN | (Mp) | kN | (Mp) | kg | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
Tekening van NS 2584 het Dubbele Bitts-Slepende Materiaal van het Meerpaalschip
