Vier-roller Fairlead voor Engineering Vessel. CB 3015 Type A voor sleep- en aanleglijnen.

Vier-rol geleidingsblok voor engineering vaartuigen | CB 3015 Type A voor sleep- en aanlijnlijnen

Productoverzicht

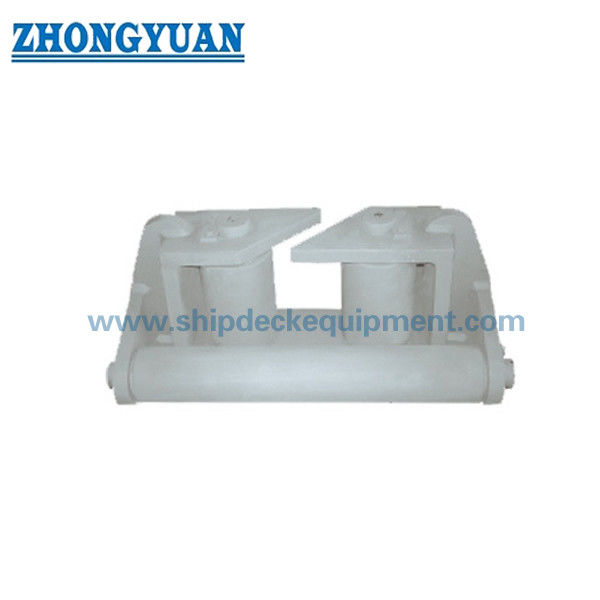

Het CB 3015 Type A geleidingsblok voor engineering vaartuigen is een rolgeleidingsassemblage die wordt gebruikt om het pad van staalkabel of een andere project-gespecificeerde lijn te regelen bij een lijn-doorvoerpositie op een engineering vaartuig. De vier-rol configuratie gebruikt twee verticale rollen en twee horizontale rollen om een geleide opening te vormen, wat helpt bij het veranderen van de lijnrichting terwijl de schuifwrijving tegen vaste stalen randen wordt verminderd.

Het maatbereik is gebaseerd op de diameter D van de verticale rol van 100 tot 300 mm, met referentie diameters van staalkabel van 19,5 tot 56 mm. De selectie moet worden afgestemd op de sleep- of aanlijnconfiguratie van het vaartuig, de lijnconstructie, de invalshoek, de projectontwerpbelsasting, de montagefundering, het rolmateriaal, de asconfiguratie, de smeermethode, het coatingsysteem en de inspectieomvang. Het officiële standaardnummer is CB 3015-1983, ook vaak in oudere documenten vermeld als CB* 3015-83.

Snelle specificaties

• Producttype: Vier-rol geleidingsblok voor engineering vaartuigen → geleidt sleep- of aanlijnlijnen door een gecontroleerde rolopening; het is geen lier of hijsapparaat.
• Standaard en type: CB 3015-1983 Type A → referentie voor de Type A configuratie, maataanduiding en hoofdmaten.
• Rolconfiguratie: Twee verticale rollen + twee horizontale rollen → ondersteunt lijngeleiding in zowel horizontale als verticale doorvoerrichtingen.
• Diameter verticale rol D: 100 / 150 / 200 / 250 / 300 mm → primaire modelaanduiding voor offerte en tekeningbevestiging.
• Diameter horizontale rol D1: 85 tot 250 mm → afgestemd op het Type A frame en de lijncontactgeometrie.
• Toepasselijke staalkabeldiameter: 19,5 tot 56 mm, referentie → definitieve geschiktheid is afhankelijk van de lijnconstructie, invalshoek en projectbelastingbasis.
• Hoofd afmetingen: L 540–1460 mm, B 340–900 mm, H 240–620 mm → gebruikt voor dek- of verschansing lay-out en installatieruimte controle.
• Materiaal en afwerking: C-Mn staal, zacht staal, roestvrij staal, stralen en epoxy primer, polijsten, verzinken of projectcoating → exact onderdeel materiaal en afwerking moet vóór productie worden bevestigd.

Belangrijkste technische parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig CB 3015-1983 Type A en selecteer model D100, D150, D200, D250 of D300 volgens de tekening van het vaartuig en de vereiste rolopening.

Stap 2: Bevestig de diameter van de staalkabel, de constructie van de kabel, de minimale buigvereiste, de werkende lijnrichting en de verwachte invalshoeken. De referentiediameter van de kabel mag niet worden behandeld als de SWL of MBL van het product.

Stap 3: Bevestig de installatiepositie, de beschikbare ruimte, de montagegatconfiguratie, de fundering of lokale versterking, en of het geleidingsblok voor een nieuwbouw- of vervangingsproject is.

Stap 4: Bevestig de materiaalspecificatie van de componenten voor het frame, de rollen, de assen, de bussen of lagers, samen met de smeer- en onderhoudsvereisten.

Stap 5: Bevestig de oppervlaktebehandeling, de definitieve coating, de traceerbaarheid van materialen, de betrokkenheid van de classificatiemaatschappij, het bijwonen van inspecties en de certificaatomvang vóór de offerte.

Stap 6: Geef de hoeveelheid, het type vaartuig, de toepassing, de tekening of foto's, de leveringsbestemming, de vereiste levertijd en eventuele vervangingsinterchangeerbaarheidseisen op.

Structuur

Twee verticale rollen | Twee horizontale rollen | Rolassen | Zij- en steunframe | Montagegat interface | Geleide lijnopening | Beschermende oppervlaktebehandeling

Rolgeleiding, Installatie & Kwaliteitsvoordelen

• De vierzijdige rolconfiguratie kan een lijn geleiden waarbij zowel horizontale als verticale richtingsveranderingen optreden, waardoor directe schuifwrijving tegen een vaste stalen opening wordt verminderd.
• De vijf standaard D-maten bieden een duidelijk startpunt voor het matchen van de kabeldiameter en de lay-out van het vaartuig; de definitieve selectie moet nog steeds worden gecontroleerd aan de hand van de kabelconstructie en de projectbelastingscondities.
• Roluitlijning, asconcentrischheid, axiale speling en vrije rotatie moeten tijdens de montage worden gecontroleerd, zodat de lijn de beoogde rolvlakken raakt.
• Lijncontactoppervlakken moeten glad zijn en vrij van scherpe randen die staalkabel, synthetische kabel of beschermende kabelcoatings kunnen beschadigen.
• Het frame en de montage-interface dragen de lijnreactie over op de ondersteunende scheepsstructuur; het ontwerp van de fundering, de bevestiging en de lokale versterking blijven de verantwoordelijkheid van het scheepsontwerp of de scheepswerf lay-out.
• Slijtdelen, bussen of lagers, smeerpunten en asborgingsdetails kunnen worden bevestigd volgens de projecttekening en onderhoudsfilosofie.
• Materiaalcetificaten, dimensionale inspectie, rotatiecontroles, coatinginspectie en classificatie-inspectie kunnen worden geregeld volgens de overeengekomen orderomvang.

Aangepaste attributen

• Standaard: CB 3015-1983 / legacy CB* 3015-83 → te gebruiken wanneer de specificatie van het vaartuig of de vervangingstekening deze engineering vaartuig geleidingsblok configuratie vereist.
• Type: Type A vier-rol configuratie → twee verticale rollen en twee horizontale rollen vormen de geleide lijnopening.
• Modelbereik: D100 / D150 / D200 / D250 / D300 → modelaanduiding volgt de diameter van de verticale rol.
• Toepasselijke staalkabel: Φ19,5 / 26 / 37,5 / 48,5 / 56 mm, referentie → controleer kabelconstructie en project buigvereisten vóór bestelling.
• Materiaal: C-Mn staal / zacht staal / roestvrij staal opties → exact materiaal voor frame, rollen, assen en bussen moet worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer, geverfd, gepolijst, verzinkt of op maat → compatibiliteit met bewegende delen en definitieve scheepscoating moet worden gecontroleerd.
• Installatie: Montagegat interface volgens de standaard maattabel → fundering, bevestigingsmiddelen, dek- of verschansingsversterking en lijnrichting vereisen projectbevestiging.
• Certificaatvereiste: Beschikbaar volgens projectvereiste → fabrikantencertificaat, materiaalcertificaat, classificatiecertificaat of inspectiebezoek moet vóór offerte worden overeengekomen.

Hoe het werkt

Sleep- of aanlijn nadert het geleidingsblok → Lijn raakt de vereiste verticale en/of horizontale rol → Rollen draaien terwijl de lijn van richting verandert → Contactreactie gaat door assen en frame → Belasting wordt overgedragen naar de montagefundering van het vaartuig

Toepassingen

Bagger schepen | Kraanschepen | Paalzet schepen | Engineering pontons | Constructie werkboten | Sleeplijn geleidingsposities | Aanlijngeleidingsposities | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

Certificaten en inspectie kunnen worden geregeld volgens projectvereiste, materiaal traceerbaarheid, overeengekomen testomvang en goedkeuringsprocedure van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

Tekening & Foto's

FAQ

V1: Hoe moet de juiste CB 3015 Type A maat worden geselecteerd?

A1: Begin met de tekening van het vaartuig, de rol diameter D, de toepasselijke kabeldiameter, de vereiste vrije opening, de lijnrichting en de beschikbare installatieruimte. Bevestig vervolgens de kabelconstructie, de invalshoeken, de projectontwerpbelsasting en de funderingsconfiguratie vóór definitieve goedkeuring.

V2: Vertegenwoordigt de toepasselijke kabeldiameter de SWL of MBL van het geleidingsblok?

A2: Nee. De tabel geeft een referentiediameter van de kabel en hoofdmaten. Het biedt geen geverifieerde product SWL, MBL, testbelasting of breekbelasting. Deze waarden moeten worden vastgesteld op basis van de projectontwerpbassis, structurele berekening, vaartuigfundering en goedkeuringsvereiste.

V3: Wat moet worden bevestigd vóór fabricage en certificering?

A3: Bevestig de standaard en het type, model D, kabelgegevens, frame- en rolmaterialen, as- en bus- of lagerdetails, smering, oppervlaktebehandeling, montagefundering, hoeveelheid, certificaatomvang, vereiste classificatiemaatschappij, bestemming en leveringsschema.
