Productomschrijving

Super Cell Rubber Fender voor Havens en Maritieme Terminals



Productoverzicht

De Super Cell Rubber Fender voor Havens en Maritieme Terminals is een vaste axiaal-compressiefender met een holle cilindrische rubberen behuizing en integrale montageflenzen. De geleverde serie omvat nominale hoogtes van 400 tot 3.000 mm, met catalogusprestaties bij 52,5% axiale doorbuiging. De geometrie biedt een brede montagevoetafdruk voor lastoverdracht naar de kadeconstructie en is zeer geschikt voor systemen met een stalen frontpaneel.

Een compleet cel-fendersysteem kan één of meer rubberen eenheden combineren met een gefabriceerd gesloten stalen frontpaneel, geschroefde UHMW-PE facing pads, ankers en heet-verzinkte steun-/remkettingen. De definitieve fenderkwaliteit, paneeloppervlak en kettingopstelling worden geselecteerd op basis van de aanmeerenergie, de toegestane reactiekracht, de druklimieten op de scheepshuid, de installatievrijheid en projectspecifieke bedrijfsomstandigheden.



Snelle Specificaties

  • Producttype: Vaste cel-type maritieme rubberen fender
  • Geleverd nominaal hoogtebereik: 400–3.000 mm
  • Catalogus-rated axiale doorbuiging: 52,5%
  • Prestatiecurve referentiecompressie: tot 55%
  • Gepubliceerde prestatiegroepen: Upper-High | High | Standard | Low
  • Typische systeemopstelling: Rubberen eenheid | gesloten stalen frontpaneel | UHMW-PE facing pads | ankers | heet-verzinkte kettingen
  • Typische toepassingen: Container-, bulk-, olie- & gas-, stukgoed-, veerboot-/RoRo- en cruisescheepsterminals

Controle rubbermateriaal: treksterkte ≥16 MPa, rek bij breuk ≥400%, hardheid ≤78 Shore A en compressieset ≤30%, met aanvullende rubber-eigenschapstests geselecteerd om te voldoen aan de projectspecificatie.



Structuur & Fender Systeem Configuratie

Celrubber element | gefabriceerd gesloten stalen frontpaneel | mechanisch geschroefde UHMW-PE facing pads | ankers/ingebedde delen | gewicht, trek- en/of dwarskrachtkettingen zoals vereist door het systeemontwerp.

Het frontpaneel is gespecificeerd in Q355B staal volgens GB/T 1591-2018 of een goedgekeurd equivalent, tenzij een andere projectstaalkwaliteit vereist is. De gesloten constructie is onderworpen aan een dichtheids-/lekkagecontrole om het risico op waterindringing te verminderen. Externe stalen oppervlakken worden voorbereid volgens Sa 2½ en beschermd door een door het project gedefinieerd maritiem coatingsysteem dat is afgestemd op ISO 12944; heet-verzinken wordt gebruikt voor kettingassemblages waar gespecificeerd. Facing pads zijn van maagdelijk zwart UV-gestabiliseerd UHMW-PE, typisch 50–80 mm dik, met een definitieve dikte bepaald door contactdruk, slijtage-toelage en serviceomstandigheden.



Belangrijkste Technische Parameters

Item

Gepubliceerd / Geleverd Bereik

Selectie Opmerking

Nominaal hoogtebereik H400–H3000 14 vermelde maten inclusief H1250
Nominale compressieconditie 52,5% axiale doorbuiging Catalogusprestatie referentiepunt
Prestatiegroepen 4 groepen Upper-High / High / Standard / Low
Paneelconfiguratie Gesloten stalen paneel Met geschroefde UHMW-PE facing
Installatie Enkel / gekoppeld / meerdere Afhankelijk van vrije ruimte en systeem berekeningen
Belangrijkste selectiebasis Energie + reactie + huid druk Niet alleen nominale hoogte

Nominale Maat

H

h

D1

D2

Montagegaten

MD

h1

L

H400 400 25 550 650 4 × Ø30 22 10 270
H500 500 25 550 650 4 × Ø32 24 12 300
H630 630 30 700 840 4 × Ø39 30 14 330
H800 800 30 900 1050 6 × Ø40 32 14 360
H1000 1000 35 1100 1300 6 × Ø47 39 18 430
H1150 1150 40 1300 1500 6 × Ø50 42 22 500
H1250 1250 45 1450 1650 6 × Ø53 45 22 500
H1450 1450 47 1650 1850 6 × Ø61 52 26 570
H1600 1600 50 1800 2000 8 × Ø61 52 28 570
H1700 1700 55 1900 2100 8 × Ø66 56 30 620
H2000 2000 55 2000 2200 8 × Ø74 64 32 700
H2250 2250 60 2300 2550 10 × Ø74 64 36 700
H2500 2500 70 2700 2950 10 × Ø74 64 38 700
H3000 3000 75 3150 3350 12 × Ø90 76 40 800

Maat

Upper-High Reactie (kN)

Upper-High Energie (kJ)

High Reactie (kN)

High Energie (kJ)

H400 96 16.7 83.4 14.4
H500 162 35.6 140 30.1
H630 258 71.6 224 61.7
H800 412 145.2 355 124.6

Maat

Standard Reactie (kN)

Standard Energie (kJ)

Low Reactie (kN)

Low Energie (kJ)

H400 63.7 11.1 51.0 8.8
H500 108 23.4 86.3 17.8
H630 172 47.1 137.3 38.2
H800 275 96.1 211 74.5



Selectie & Aanvraag Gids

Stap 1 – Definieer de aanmeervereiste: Geef het scheepstype en de grootte, de kadeopstelling, de ontwerpaanmeerenergie, de toegestane fenderreactie en de druklimiet op de scheepshuid op.

Stap 2 – Selecteer hoogte en prestatiegroep: Stem de vereiste energie/reactie-envelop af op de gespecificeerde bedrijfsconditie; selecteer niet alleen op nominale fenderhoogte.

Stap 3 – Definieer het frontale systeem: Bevestig paneelafmetingen, UHMW-PE facing oppervlak/dikte, beschikbare installatievrijheid, ankerinterface en vereiste gewichts-/trek-/dwarskrachtkettingen.

Stap 4 – Bevestig projectcondities en verificatie: Geef temperatuurbereik, aannames voor aanmeerhoek/snelheid, toepasselijke ontwerp-/testbasis, documentatievereisten en eventuele externe inspectie op.



Belangrijkste Technische Voordelen

  • De 52,5% catalogus-rated axiale compressie biedt een praktisch energie/reactie selectiebereik voor vaste kade fendersystemen.
  • De circulaire montagevoetafdruk verdeelt de fenderbelastingen over een breed ondersteuningsgebied en integreert efficiënt met grote frontpanelen.
  • De celgeometrie is stabiel onder normale dwarskrachtcomponenten; systeemkettingen kunnen worden toegevoegd waar paneelgewicht, trekbelasting of dwarskrachtbeperking dit vereist.
  • De H400–H3000 dimensionale serie ondersteunt een breed scala aan kade lay-outs zonder aparte dunne pagina's voor individuele maten te creëren.

Installatie & Systeeminterface

De rubberen cel wordt geïnstalleerd tussen de kadeconstructie en het frontpaneel. Voldoende radiale en randvrijheid moet worden geboden zodat de rubberen behuizing kan uitzetten en doorbuigen zonder interferentie. Voor opstellingen met meerdere eenheden moet de afstand ook interferentie tussen aangrenzende fenders of de paneelstructuur tijdens de compressiecyclus voorkomen.

Voor nieuwe gewapend-betonnen kades kunnen ingegoten ankers worden geïnstalleerd met behulp van een instelsjabloon. Voor bestaande constructies mogen alleen geschikte nagelvaste ankers worden gebruikt na structurele verificatie. Definitieve inbedding, wapening, randafstanden, paneelgeometrie, kettingbeugels en kettinglengtes worden vastgesteld door de goedgekeurde project GA en anker lay-out.



Inspectie & Documentatie

Basis kwaliteitsverificatie omvat visuele en dimensionale inspectie, fysieke rubber-eigenschapstests en volledige compressieverificatie van reactiekracht en energieabsorptie onder de overeengekomen testconditie. Waar het stalen frontpaneel wordt geleverd, kunnen fabricagedossiers lasinspectie/NDT zoals gespecificeerd, dichtheid van gesloten boxen of luchtlektesten, coatinginspectie en droge-filmdikte-records bevatten. Verzinkte kettingassemblages en UHMW-PE facing materialen worden geverifieerd tegen de projectspecificatie.

PIANC Fender Guidelines 2024 (MarCom WG211) zijn de huidige internationale richtlijnen voor fender-systeemontwerp, -fabricage en -testen. Elke verklaring van projectconformiteit, typegoedkeuring, productcertificering of bijgewoonde testen moet worden gekoppeld aan de daadwerkelijke contractuele scope en ondersteunende documenten.



Toepassingen

Container- & bulkterminals | olie- & gasterminals | stukgoedkades | veerboot- & RoRo-terminals | cruisescheepsterminals | marine- en multi-user kade projecten waar een vast cel-type fendersysteem geschikt is.



Tekening & Foto's

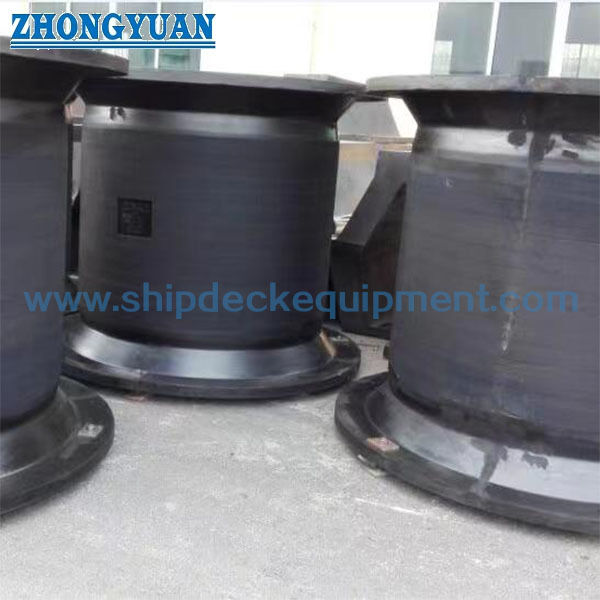

Supercell rubber fender voor havens en maritieme terminals

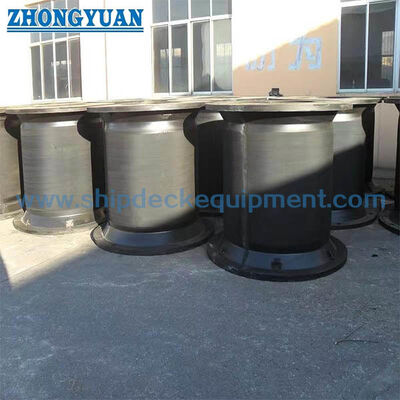

Supercell rubber fender voor havens en maritieme terminals

Supercell rubber fender voor havens en maritieme terminals



FAQ

Hoe wordt de juiste Super Cell Rubber Fender geselecteerd? — Selecteer op basis van de vereiste aanmeerenergie en toegestane reactie, controleer vervolgens de huiddruk, hoogte, paneelgrootte, vrije ruimte en projecttestcondities.

Kan de cel fender worden geleverd met een frontpaneel en UHMW-PE facing? — Ja. Het kan worden geïntegreerd met een gesloten stalen paneel, geschroefde UHMW-PE facing, ankers en door het project ontworpen kettingen.

Wat wordt geverifieerd vóór levering? — De overeengekomen ITP kan betrekking hebben op afmetingen, rubber-eigenschappen, reactie/energieprestaties, paneelfabricage/dichtheid, beschermingssystemen en materiaal/documentatie-records.
