Sleutelgat / Omega-rubberfender voor schepen en dokken

Keyhole / Omega Type Rubber Fender voor Schepen en Dokken

Productoverzicht

De Keyhole / Omega Type Rubber Fender voor Schepen en Dokken is een massief rubber profiel voor de bescherming van de boeg, zijkant en achtersteven van vaartuigen, evenals voor installaties in droogdokken, drijvende dokken en kades. De geleverde Ω-serie tekening maakt gebruik van een centrale opening en montagegeometrie in sleutelgatstijl, dus de pagina combineert de geleverde Omega-aanduiding met de internationaal erkende zoekterm 'keyhole'.

De geleverde serie bevat twee nominale dwarsdoorsneden: 250 × 250 mm en 300 × 300 mm. De bron biedt dimensionale gegevens, maar geen geverifieerde numerieke tabel met reactiekracht / energieabsorptie; prestatiecijfers worden daarom niet verzonnen of gekopieerd uit buitenlandse sleutelgatmodelbereiken.

Snelle Specificaties

• Producttype: Massief rubber profiel fender in sleutelgatstijl / Omega
• Geleverde nominale maten: 250 × 250 mm | 300 × 300 mm
• Geleverde B1-afmetingen: 150 mm | 184 mm
• Geleverde diameters van bevestigingsgaten d: 25 mm | 30 mm
• Geleverde h-afmetingen: 50 mm | 60 mm
• Toepassingen: boeg, zijkant en achtersteven van schepen; droogdok; drijvend dok; kade
• Status van prestatiepublicatie: dimensionale serie bevestigd; numerieke reactie/energie tabel niet geleverd

Structuur & Configuratie

Eendelig massief rubber sleutelgat / Omega profiel | centrale opening / sleuf in sleutelgatstijl | twee montagezones aan de basis | optioneel gegroefd contactvlak volgens tekening / projectvereiste.

Internationale sleepboot-fender catalogi gebruiken de algemene term “sleutelgat fender” voor een nauw verwante familie van boeg/achtersteven profielen. Die internationale benaming wordt alleen gebruikt voor zoekintentie; buitenlandse modelcodes, bevestigingsmaten en prestatiewaarden worden niet overgenomen als Zhongyuan productgegevens.

Belangrijkste Technische Specificaties:

Selectie & Aanvraag Gids

Stap 1 – Bevestig de installatielocatie: boeg/achtersteven van het vaartuig, zijkant, achtersteven, droogdok, drijvend dok of kade.

Stap 2 – Selecteer het nominale profiel van 250 of 300 mm op basis van de beschikbare montage-ruimte en bestaande vervangingsgeometrie.

Stap 3 – Bevestig de totale lengte, de afstand tussen de bevestigingsgaten, de pennen / bouten-opstelling, de achterliggende structuur en of een gegroefd of glad contactvlak vereist is.

Stap 4 – Indien gekwantificeerde prestaties vereist zijn, verstrek dan de ontwerp contactbelasting / energiebasis en specificeer de vereiste berekening of testverificatie.

Stap 5 – Bevestig de hoeveelheid, de inspectie/documentatie scope en de leveringsbestemming.

Belangrijkste Technische Voordelen

• De sleutelgatstijl middengeometrie biedt een compact profiel voor montage op vaartuigen / dokken met gedefinieerde bevestigingszones.
• Twee geleverde nominale secties ondersteunen vervangings- en nieuwbouwopstellingen met beperkte installatiediepte.
• Het profiel kan worden gebruikt in boeg-, zij- of achterstevenbeschermingsconfiguraties waar een lange continue rubberen contactstrip vereist is.
• Internationale sleutelgat terminologie verbetert de zoekduidelijkheid zonder het model systeem van een andere leverancier te kopiëren.

Installatie & Systeeminterface

De fender wordt via de bevestigingszones van het profiel aan de ondersteunende structuur van het vaartuig of dok gemonteerd. De uiteindelijke lengte, de maat van de pen / bout, tussenliggende ondersteuningen, de minimale buigradius en de achterliggende structuur moeten worden vastgesteld voor de daadwerkelijke installatie in plaats van te worden gekopieerd uit de sleutelgat serie van een andere leverancier.

Inspectie & Documentatie

Basis kwaliteitscontrole omvat visuele inspectie, dimensionale verificatie en fysieke eigenschapstesten van rubber. Er wordt geen claim gemaakt over numerieke reactiekracht / energieabsorptie waar het geleverde productmateriaal geen betrouwbare getabelleerde prestatiebasis biedt.

Huidige richtlijnen voor fender-systeem engineering worden gebruikt voor projectontwerp en testlogica, terwijl typegoedkeuring, productcertificering, derde partij witnessing en klasse documentatie alleen worden vermeld wanneer de bijbehorende scope is overeengekomen en gedocumenteerd.

Toepassingen

Boeg van schip | zijkant van schip | achtersteven van schip | bescherming van sleepboten / werkboten | droogdokken | drijvende dokken | kadebescherming | vervangingsprofiel fenders

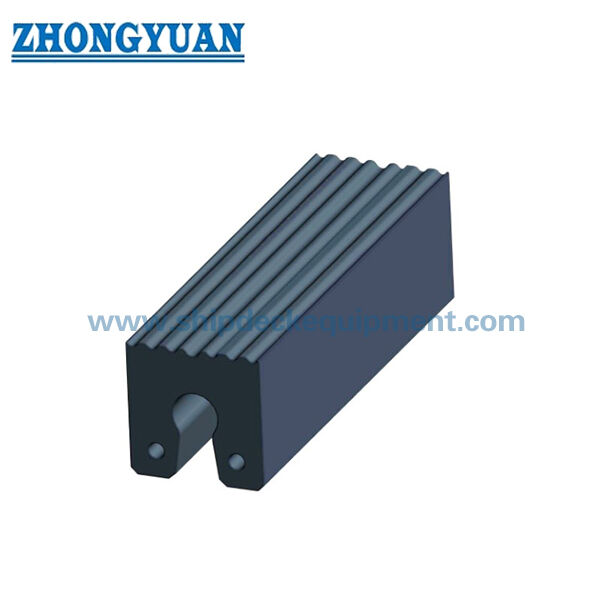

Tekening & Foto's

FAQ

V1: Is Omega Type hetzelfde als elke internationale Keyhole Fender? — De geleverde dwarsdoorsnede is in sleutelgatstijl, dus de algemene zoekterm is relevant, maar afmetingen en bevestigingsdetails variëren per fabrikant en project.

V2: Waarom worden er geen buitenlandse sleutelgat afmetingen toegevoegd? — De pagina publiceert alleen de geleverde Ω250/Ω300 productafmetingen. Buitenlandse catalogi worden gebruikt voor terminologie en technische vragen, niet gekopieerd als Zhongyuan productgegevens.

V3: Kan het profiel rond een boeg worden gebogen? — Een gebogen installatie kan mogelijk zijn, maar de minimale radius, tussenliggende ondersteuning en bevestigingsopstelling moeten worden gecontroleerd voor de geselecteerde sectie en lengte.
