Super Arch Rubber Fender voor Havens en Maritieme Terminals
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Type: | SA | Van toepassing op: | Kade, kade |
|---|---|---|---|
| Certificering: | CCS, BV, ABS and SGS | ||
| Markeren: | SA Marine Rubber Fender,quayside Marine Rubber Fender,haven super boog rubberstootkussen |
||
Productomschrijving

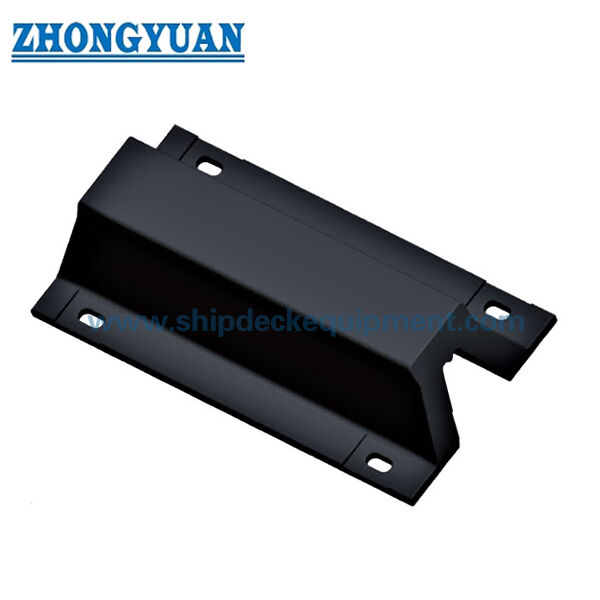

Super Arch Rubber Fender voor Havens en Maritieme Terminals
Productoverzicht
De Super Arch Rubber Fender voor Havens en Maritieme Terminals is een eendelige, vaste rubberen fender, ontworpen voor directe montage op kade-, dok- en aanlegplaatsconstructies. Zijn boogvormige lichaam comprimeert onder de aanlegbelasting om de energie van het vaartuig te absorberen, terwijl de corresponderende reactiekracht wordt overgebracht naar de ondersteunende structuur.
De geleverde serie omvat nominale fenderhoogtes van 250 tot 800 mm en geselecteerde eenheidslengtes van 1.000 tot 2.000 mm. Twee gepubliceerde prestatiegroepen zijn beschikbaar: HR (High Reaction) en SR (Standard Reaction). De catalogus biedt reactiekracht en energieabsorptie bij 52,5% en 55% compressie, waardoor de fendermaat, lengte en prestatiegroep kunnen worden afgestemd op de energie van de aanlegplaats en de toegestane reactievereisten.
Snelle Specificaties
- Producttype: Eendelige, boogvormige, vaste rubberen fender voor maritiem gebruik
- Geleverde nominale hoogtes: 250–800 mm
- Geleverde eenheidslengtes: 1.000–2.000 mm afhankelijk van de fenderhoogte
- Gepubliceerde prestatiegroepen: HR High Reaction | SR Standard Reaction
- Primaire gepubliceerde compressiepunt: 52,5% | aanvullende prestatie referentie: 55%
- Tolerantie catalogusprestaties: ±10%
- Installatievorm: Directe boutmontage aan de aanlegplaatsconstructie met projectspecifiek anker- en wapeningsontwerp.
Rubberen materiaal wordt gecontroleerd volgens de bevestigde specificatie van de fysieke eigenschappen van de massieve fender, inclusief treksterkte ≥16 MPa, rek bij breuk ≥400%, hardheid ≤78 Shore A en compressieset ≤30%, met toepasselijke ISO-testmethoden.
Structuur & Fender Systeem Configuratie
Eendelig gevormd en gevulkaniseerd rubberen booglichaam | brede montagevoeten | direct rubberen contactvlak | langwerpige bevestigingsopeningen / boutposities volgens de geleverde geometrie | anker- en kopboutinterface met de aanlegplaatsconstructie.
De booggeometrie zorgt voor een compacte directe montageopstelling zonder dat een voorpaneel nodig is voor de standaard rubberen configuratie. De uiteindelijke ankermaat, materiaal, inbedding, randafstand en ondersteunende wapening worden bepaald op basis van de geselecteerde fenderprestaties en de projectspecifieke aanlegplaatsconstructie.
Belangrijkste Technische Specificaties:
| TYPES SAHX L | H | L | Ll | B | Bl | B2 | c | d | e | f | h | P | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | )25 | 27,5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137,5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147,5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157,5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167,5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
TYPES AHXL |
HR Hoge Reactiekracht | SR Standaard Reactiekracht | Tolerantie % |
||||||
| 52,50% | 55% | 52,50% | 55% | ||||||
|
Reactie Kracht |
Energie Absorptie |
Reactie Kracht |
Energie Absorptie |
Reactie Kracht (KN) |
Energie Absorptie (KJ) |
Reactie Kracht (KN) |
Energie Absorptie (KJ) |
||
| SA250X 1000 | 203,3 | 18,2 | 282,8 | 19,1 | 168,1 | 15,7 | 233,3 | 17,1 | ±10 |
| SA300X 1000 | 244 | 30,4 | 339,1 | 32,3 | 201,9 | 25,5 | 280,3 | 27,4 | |
| SA300X 1500 | 366,5 | 45,6 | 508,6 | 49 | 320,8 | 38,2 | 420,4 | 41,2 | |
| SA300X2000 | 488 | 60,8 | 678,2 | 64,7 | 403,8 | 51 | 560,6 | 54,9 | |
| SA400X 1000 | 325,4 | 54,9 | 451,8 | 58,8 | 269,5 | 45,1 | 374,3 | 48 | |
| SA400X 1500 | 488 | 82,3 | 678 | 88,2 | 404 | 67,6 | 561,5 | 72 | |
| SA400X2000 | 650,8 | 109,8 | 903,6 | 117,6 | 539 | 90,2 | 748,6 | 96 | |
| SA500X 1000 | 406,7 | 85,3 | 564,5 | 91,1 | 337,1 | 70,6 | 468,4 | 75,5 | |
| SA500X 1500 | 610 | 128 | 846,7 | 137 | 505,7 | 105,9 | 702,5 | 113,3 | |
| SA500X2000 | 813,4 | 170,5 | 1129 | 182,3 | 647,3 | 141,1 | 936,8 | )51,0 | |
| SA600X 1000 | 488 | 123,5 | 678,2 | 132,2 | 403,8 | 101,9 | 560,6 | 108,8 | |
| SA600X 1500 | 732 | 185,2 | 1017,3 | 198,5 | 605,6 | 152,9 | 840,8 | 163,2 | |
| SA600X2000 | 976,1 | 247 | 1356,3 | 264,6 | 807,5 | 203,8 | 1121,1 | 217,6 | |
| SA800X 1000 | 650,7 | 218,5 | 903,6 | 234,2 | 539 | 181,3 | 748,7 | 194 | |
| SA800X 1500 | 976,1 | 328,3 | 1355,4 | 351,3 | 808,5 | 272 | 1123,1 | 291 | |
Selectie & Aanvraag Gids
Stap 1 – Definieer de vereisten van de aanlegplaats en het vaartuig: Geef het type en de grootteklasse van het vaartuig, de opstelling van de aanlegplaats, de ontwerpaanlegenergie en de toegestane reactiekracht op.
Stap 2 – Selecteer fenderhoogte, lengte en prestatiegroep: Stem de vereiste energie/reactie-envelop af met behulp van de gepubliceerde 52,5% gegevens en de beschikbare HR- of SR-groep.
Stap 3 – Bevestig de structurele interface: Verstrek de tekening van de kade/het dok, de betonnen of stalen ondersteuningsconditie, de beschikbare installatieruimte en de vereiste ankeropstelling.
Stap 4 – Bevestig bedrijfs- en verificatieomstandigheden: Geef de ontwerp-temperatuur, aannames voor aanleghoek/snelheid, vereiste ITP, volledige prestatieverificatie en documentatiebereik op.
Stap 5 – Bevestig de hoeveelheid, de leveringsbestemming, de vereiste leverdatum en eventuele vervangings-/uitwisselingsvereisten.
Belangrijkste Technische Voordelen
- De eendelige booggeometrie zorgt voor een compacte directe fenderopstelling met relatief weinig systeemcomponenten.
- Meerdere geleverde lengtes voor dezelfde nominale hoogte maken het mogelijk om de energie/reactiecapaciteit af te stemmen op de vereisten van de aanlegplaats zonder aparte dunne productpagina's voor elke lengte te creëren.
- HR- en SR-prestatiegroepen bieden twee praktische reactie/energiekeuzes binnen dezelfde dimensionale familie.
- Het boogprofiel is geschikt voor vaste aanlegplaatsen waar schuifcomponenten en schuine vaartuigcontacten samen met de normale compressiebelasting in overweging moeten worden genomen.
Installatie & Systeeminterface
De Super Arch fender wordt rechtstreeks aan de ondersteunende structuur van de aanlegplaats vastgeschroefd via de montagevoeten. De installatievrijheid moet ervoor zorgen dat het rubberen lichaam kan comprimeren en herstellen zonder interferentie van aangrenzend staalwerk, betonnen uitsteeksels of naburige fenders.
Voor gewapend-betonnen constructies kunnen ingegoten of geschikte achteraf aangebrachte ankers worden gebruikt, onderhevig aan structurele verificatie. De uiteindelijke ankermaat, materiaal, corrosiebescherming, inbeddingsdiepte, randafstand, boutafstand en lokale wapening worden bepaald op basis van de geselecteerde fenderprestaties, de ondersteuningsconditie en de goedgekeurde project GA / ankerlay-out. Een enkele universele ankermaat mag niet op elke fendercategorie of aanlegplaats worden toegepast.
Inspectie & Documentatie
Basis kwaliteitscontrole omvat visuele inspectie, dimensionale verificatie en testen van de fysieke eigenschappen van het rubber. Volledige compressie/prestatieverificatie kan worden opgenomen in de project ITP om de overeengekomen reactiekracht- en energieabsorptievereisten onder gedefinieerde testomstandigheden te bevestigen.
PIANC Fender Guidelines 2024 (MarCom WG211) worden gebruikt als de huidige technische referentie voor principes van fender-systeemontwerp, fabricage en testen. Elke projectclaim van naleving, typegoedkeuring, externe inspectie of klassecertificering wordt alleen vermeld wanneer de corresponderende scope is overeengekomen en gedocumenteerd.
Toepassingen
RoRo-aanlegplaatsen | algemene vrachtaanlegplaatsen | werkboot-havens | aanlegplaatsen voor bakken en sleepboten | algemene aanlegplaatsen aan kade- en dokzijde.
Tekening & Foto's
FAQ
V1: Hoe moeten HR- en SR Super Arch fenders worden geselecteerd? — Selecteer de groep die voldoet aan de vereiste energieabsorptie, terwijl de reactiekracht binnen de limieten van de aanlegplaats en het vaartuig blijft; verifieer vervolgens de operationele correcties en structurele belastingen voor het project.
V2: Waarom wordt dezelfde fenderhoogte in verschillende lengtes geleverd? — Lengte verandert het totale rubbervolume en dus de gepubliceerde reactie/energiecapaciteit. Selecteer de lengte op basis van de vereiste prestaties en de beschikbare aanlegplaatsindeling in plaats van alleen op hoogte.
V3: Welke inspectiedocumenten kunnen worden gespecificeerd? — De order ITP kan materiaaltestrapporten, dimensionale inspectie, volledige prestatieverificatie, documentatie van de fabrikant en externe inspectie waar nodig definiëren.
