Schroefwijn voor de scheepvaart, ISO 7364, pneumatisch aangedreven
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C, Enz. |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Standaard: | ISO 7364:2016 | Type:: | Pneumatic Single Drum and split drum; |
|---|---|---|---|
| Fabrieksonderzoek:: | Verslag op de test van het voertuig met de volgende eigenschappen: | Working Load:: | 10KN, 16KN, 20KN |
| Versnelling ((m/min):: | 9-20 m/min | Wire Rope: | 6*37-13.0-170-1; |
| Material:: | Mild Steel, | Control:: | Local Control |
| Classificatiecertificaten:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, enz. | ||
| Markeren: | de kruk van de de aanpassingsladder van ISO 7364,pneumatische de ladderkruk van de motoraanpassing,de mariene kruk van de aanpassingsladder |
||
Productomschrijving

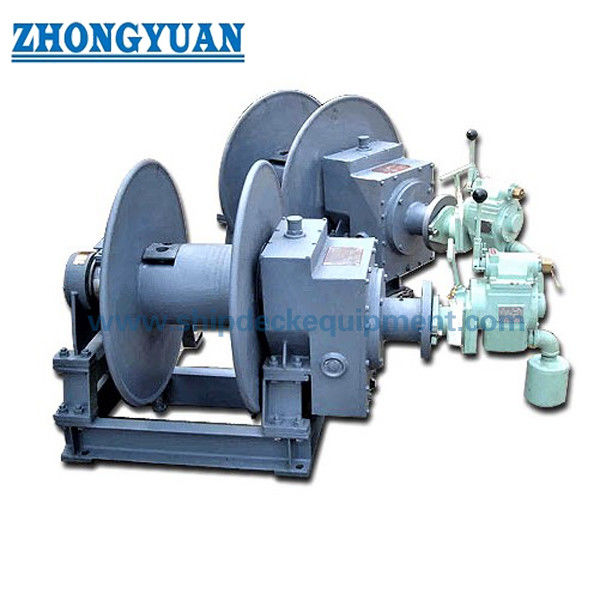

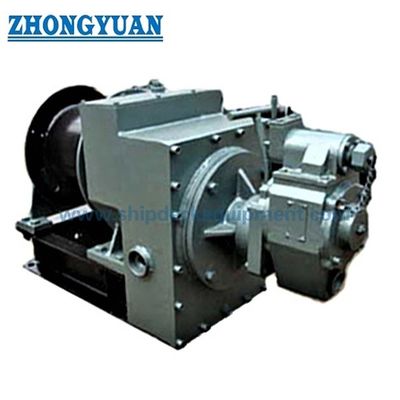

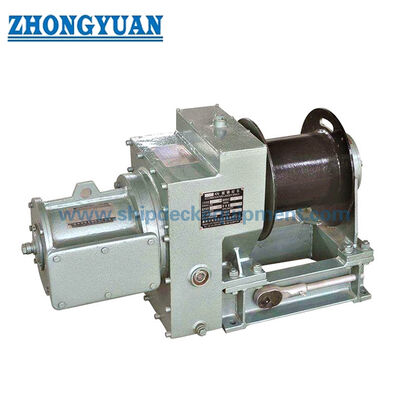

Maritieme accommodatie ladder winchISO 7364-norm, pneumatisch aangedreven motor
Beschrijving:
ISO 7364 pneumatische motor aangedreven scheepsladderwinch voor het ophangen en opheffen van de aluminiumladders.Deze lier voldoet aan de laatste internationale norm ISO7363, is van compacte structuur, is uitgerust met een explosiebestendige pneumatische motor, is betrouwbaar en gemakkelijk te bedienen,de lier is ook uitgerust met een handmatige aandrijving die kan werken in het geval zonder compressielucht.
Wij kunnen lieren produceren met hydraulische, pneumatische, elektrische of handmatige aandrijving.Stabiel rijden, licht geluid, met grote capaciteit van trommel touw om u een breed scala van keuze voor de hefhoogte of treklengte, verstelbare hef- of treksnelheid voor verschillende gebruik omgeving.
Hoofd technische specificatie:
- Standard: ISO 7364:2016
- Werkbelasting: 10, 16, 20KN;
- Type: pneumatische enkeltrommel en gesplitste trommel;
- Versnelling ((m/min): 9-20m/min
- Fabriekstest: rijproef zonder belasting, drukproef met trommel, statische proef onder 1,5 houdbelasting;
- De specificatie van het draadtouw: 6*37-13.0-170-1;
- Materiaal: zacht staal,
- Vermogen: pneumatisch;
- Controle: Plaatselijke controle
- Classificatiecertificaten: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, enz.
Hoofd technische parameters:
| Naam | Eenheid | Vervaardiging | |
| Luchtmotor | Type | / | TMYJ4.4-4 |
| Kracht | Kw | 4.4 | |
| Rated Revolutie | rpm | 800 | |
| Werkdruk | MPa | 0.59 | |
| Luchtverbruik | m3/min | 5.2 | |
| Belastingsfactor | Min. | 30 | |
| Totale efficiëntie | / | 0.858 | |
| Handgeschakelde transmissieverhouding | / | 30.73 | |
| Luchttransmissieverhouding | / | 75.43 | |
| Grootte van het draadtouw | / | 6*37-13-170-1 | |
| Draadcapaciteit | m | 40 | |
| Wikkeldraadlagen op trommel | / | 3 | |
| Hoge snelheid | m/min | 8 | |
| Ondersteunende belasting | KN: | 30 | |
| Drumbelasting | KN: | 10 | |
| Type | Algemene afmetingen en montage | ||||
| LXBXH | C | C1 | E | n-ØA | |
| 10KN | 1030X340X570 | 470 | 235 | 300 | 6-Ø17 |
| 12KN | 1120X380X680 | 455 | 265 | 320 | 6-Ø17 |
| 16KN | 1130X380X680 | 530 | 265 | 320 | 6-Ø17 |
Tekening van ISO 7364 Pneumatische motor aangedreven schip accommodatie ladder lier scheepsdekapparatuur
