39-48,5 mm elektrische staaldraad touw spoel. CB 3048 Type B single-drum opslag spoel voor scheepsdek apparatuur.

39-48,5 mm Elektrische Staalkabeltrommel | CB 3048 Type B Enkele Trommel Opslagtrommel voor ScheepsdekUitrusting

Productoverzicht

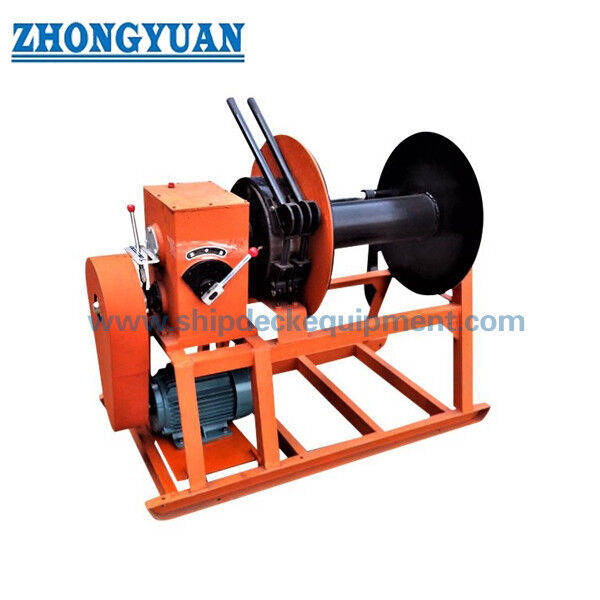

De CB 3048 Type B elektrische staalkabeltrommel is een motor-aangedreven trommel voor opslag van staalkabels met grote diameters op scheepsdekken. Het wordt gebruikt om staalkabels ordelijk op de trommel op te wikkelen, af te wikkelen en op te slaan, wat helpt om losse kabels op het dek te verminderen en veiligere hantering te ondersteunen tijdens voorbereidingen voor aanmeren, onderhoud en dekoperaties.

Deze pagina is opgesteld voor Type B modellen B39 en B48, met maximale staalkabeldiameters van 39 mm en 48,5 mm. De trommel moet worden behandeld als opslag- en oprolmateriaal, niet als een sleeplier, hijslier of trekkrachtapparaat. Motorgegevens, handmatige back-upbediening, as smering, installatieruimte op het dek en de omvang van het certificaat moeten worden bevestigd volgens de scheepsindeling en de bestelspecificatie.

Snelle specificaties

• Producttype: elektrische staalkabel opslagtrommel -> gemotoriseerd oprollen en opslaan voor staalkabels op scheepsdekken.
• Referentie standaard: CB 3048-1983 / CB*3048-83 -> openbare standaardinformatie identificeert het als een elektrische staalkabeltrommel.
• Type en modellen: Type B, B39 / B48 -> enkele trommelopstelling voor grotere staalkabeldiameters.
• Maximale kabeldiameter: 39 mm en 48,5 mm -> belangrijke selectiebasis voor trommelgrootte en compatibiliteit met kabelopslag.
• Lengte staalkabel: 210-220 m referentiebereik -> de uiteindelijke opslagcapaciteit moet worden gecontroleerd op basis van kabelconstructie, kabelslag en vulgraad van de trommel.
• Aandrijvingsopstelling: elektromotor met tandwielkast / wormwielreductie -> gemotoriseerd oprollen, met handmatige hendel als back-up wanneer er geen stroom is.
• Operationele focus: kabelopslag en gecontroleerd oprollen -> niet voor slepen, trekken, hijsen of spannen, tenzij een projectspecifiek ontwerp anders aangeeft.
• Oppervlaktebehandeling: Sa 2.5 stralen + corrosiewerende epoxyverf als referentie -> definitieve coating, polijsten of roestvrijstalen optie volgt de bestelvereiste.

Belangrijkste technische parameters

Referentie hoofdmaten voor B39 en B48 Type B enkelvoudige trommelrol.

Gids voor selectie en aanvraag

Stap 1: Bevestig het vereiste model: B39 of B48 volgens de maximale staalkabeldiameter en opslaglengte.

Stap 2: Bevestig de specificatie van de staalkabel: diameter, constructie, lengte, smeerconditie, werkelijke buitenmaat van de kabel, en of de kabel is voorzien van eindfittingen.

Stap 3: Bevestig of de trommel alleen voor opslag en oprollen wordt gebruikt. Indien trekken, spannen, slepen of hijsen wordt verwacht, is een ander lierontwerp of een projectspecifieke berekening vereist.

Stap 4: Bevestig de elektrische voeding, motor voltage / frequentie, besturingsmethode, noodstop, lokale bedieningspositie en de behoefte aan handmatige back-up.

Stap 5: Bevestig de installatieruimte op het dek, de fundering, de toegang voor as smering, de motoronderhoudsruimte en de richting van de kabelinvoer.

Stap 6: Bevestig materiaal, oppervlaktebehandeling, omvang van het certificaat, hoeveelheid, leveringsbestemming, vereiste levertijd, tekening en referentiefoto's indien beschikbaar.

Structuur

Enkele staalopslag trommel | Elektromotor | Tandwielkast / wormwielreductie | Handmatige hendel back-up | Hoofdas en lagersysteem | Kabelinvoer en oprolgebied | Gemeenschappelijk basisframe | Lokale besturing en noodstop opstelling | Sa 2.5 stralen en epoxycoating of gespecificeerde afwerking

Ontwerp- en engineeringvoordelen van de opslagtrommel

• De Type B enkelvoudige trommelopstelling is geschikt voor het opslaan van grotere staalkabels waarbij handmatig oprollen op het dek niet praktisch of veilig is voor routinematige hantering.
• Motor-aangedreven oprollen helpt de inspanning van de bemanning te verminderen tijdens het terugwinnen en opslaan van de kabel, terwijl de handmatige hendel back-up een bedieningsoptie biedt wanneer elektrische stroom niet beschikbaar is.
• De trommel houdt de staalkabel geordend op een gedefinieerde trommel, waardoor losse kabels op het dek worden verminderd en de kabel wordt beschermd tegen onnodige buiging, vervuiling of willekeurige knikken tijdens opslag.
• De wormwielreductie en de gemeenschappelijke basisopstelling vereenvoudigen de installatie op het dek in vergelijking met gescheiden aandrijfcomponenten, mits de juiste fundering en uitlijning aanwezig zijn.
• As smering, lagertoestand en trommelrotatie speling moeten regelmatig worden gecontroleerd, omdat grote staalkabels een hoge roterende massa en opslagbelasting creëren.
• Het product mag niet worden beschreven als een sleeplier of trekkrachtlier. Er is geen nominale trekkracht, SWL, remhoudkracht of sleepcapaciteit beschikbaar in de huidige gegevens.
• Specificaties van motor, tandwielkast, schakelkast en noodstop kunnen worden afgestemd op de elektrische omstandigheden van het schip en de inspectieomvang van de classificatiemaatschappij, indien vereist door het project.

Aangepaste attributen

• Standaard: CB 3048-1983 / CB*3048-83 -> te gebruiken wanneer het schip of de scheepswerf een gemotoriseerde staalkabeltrommel vereist onder deze Chinese scheepsbouwstandaard referentie.
• Type: Type B enkelvoudige trommel -> geselecteerd voor B39 en B48 grote staalkabel opslagmodellen.
• Kabeldiameter: 39 mm / 48,5 mm -> bevestig de werkelijke kabelconstructie en buitentolerantie voor offerte.
• Opslaglengte: 210-220 m referentie -> definitieve opslag is afhankelijk van kabelconstructie, oprolconditie en vulmarge van de trommel.
• Aandrijvingstype: Elektromotor + tandwielkast / wormwielreductie -> gemotoriseerd oprollen met handmatige hendel back-up.
• Bedrijfsmodus: Opslag en oprollen -> niet bedoeld als sleep-, trek-, hijs- of spanuitrusting zonder afzonderlijke ontwerpbevestiging.
• Materiaal: Zacht staal of roestvrij staal optie -> definitieve materiaalgradatie en corrosiebescherming moeten worden bevestigd door de projectvereiste.
• Oppervlaktebehandeling: Sa 2.5 stralen + corrosiewerende epoxyverf -> definitieve coating of polijsten volgt de scheepsspecificatie.
• Certificaatvereiste: Beschikbaar volgens bestelomvang -> fabrikantencertificaat, materiaalcertificaat of classificatiecertificaat moet worden bevestigd voor offerte.

Hoe het werkt

De elektromotor drijft de tandwielkast en de trommel aan -> de staalkabel wordt op of van de enkele trommel gewikkeld -> de bemanning regelt de oprolrichting en het stoppen lokaal -> handmatige bediening via de wormwielreductie kan worden gebruikt wanneer elektrische stroom niet beschikbaar is -> de kabel wordt na gebruik op de trommel opgeslagen

Toepassingen

Opslag van staalkabels op scheepsdekken | Opslag van kabels bij aanlegstations | Werkboten en servicevaartuigen | Scheepswerf vervangingsprojecten | Haven- en scheepvaartuigen | Marine onderhoud kabelhantering | Retrofit projecten van dekuitrusting

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereiste, inspectieomvang, materiaal traceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

Tekening & Foto's

Veelgestelde vragen

V1: Is deze CB 3048 Type B trommel hetzelfde als een lier?

A1: Nee. Dit product is een opslag- en oproltrommel voor staalkabels. Een lier is normaal gesproken ontworpen voor trekken of lastbeheersing. Deze trommel mag niet worden gebruikt als sleep-, hijs- of trekkrachtlier, tenzij een afzonderlijk projectspecifiek ontwerp de vereisten voor belasting, rem, besturing en goedkeuring bevestigt.

V2: Hoe moeten B39 en B48 worden geselecteerd?

A2: Selecteer B39 of B48 op basis van de maximale staalkabeldiameter, de vereiste opslaglengte, de beschikbare dekruimte, de richting van de kabelinvoer, de motoropstelling en de scheepstekening. Voor B48 ondersteunen de gecorrigeerde gegevens een motorvermogen van 4,3 / 1,7 kW, een motorsnelheid van 1350 / 410 omw/min en een trommelkabel snelheid van 60 / 18 m/min.

V3: Welke informatie is nodig voor offerte?

A3: Bevestig model, kabeldiameter, kabellengte, kabelconstructie, motor voltage en frequentie, besturingsvereiste, handmatige back-up vereiste, materiaal, coating, omvang van het certificaat, hoeveelheid, leveringsbestemming en installatietekening.
