39–48 mm Elektrische Staaldraadlier | CB3048-B Enkele Trompmarine Lier voor Scheepsdekuitrusting
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
| Document: | Motor Rope Reel Electric Mo...83.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Touwdiameter: | 39–48 mm | De lengte van het touw: | 210–220 meter |
|---|---|---|---|
| Drumsnelheid: | 17–60 m/min | Aandrijvingstype: | Elektrisch |
| Materiaal: | roestvrij staal en mild staal | Motorvermogen: | 4,3–6 kW |
| Motorsnelheid: | 1350 / 410 tpm | Controletype: | Drukknop |
| Back-upbewerking: | Handmatig | Oppervlaktebehandeling: | Zandstralen, epoxycoating |
| Certificering: | CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS | ||
| Markeren: | cb3048 typeb mariene spoel,48.5mm mariene spoel |
||
Productomschrijving

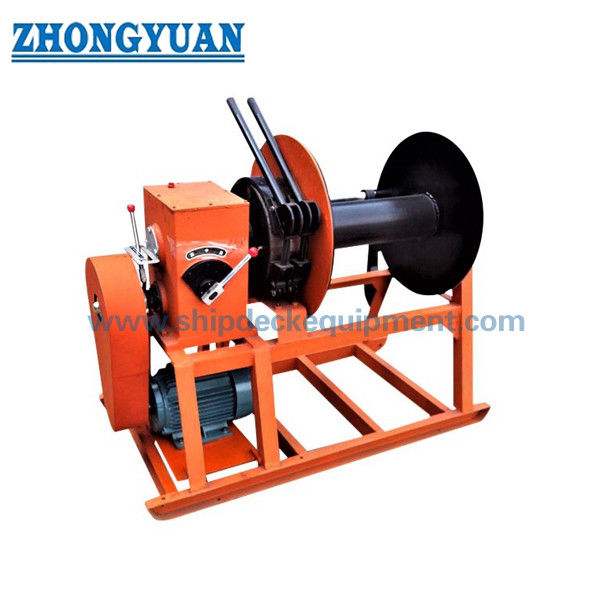

39–48 mm Elektrische Staalkabeltrommel | CB3048-B Enkele Trommel Marine Kabelopslag voor Scheepsdekuitrusting
Productoverzicht
Een elektrische staalkabeltrommel is een type maritieme dekuitrusting ontworpen voor opslag, wikkeling en hantering van staalkabels op scheepsdekken.
De CB3048 Type B trommel met enkele trommel wordt aangedreven door een elektromotor gecombineerd met een versnellingsbak, wat zorgt voor stabiele werking, precieze controle en betrouwbare prestaties.
Het ondersteunt voorwaartse en achterwaartse rotatie, noodstop en handmatige back-upbediening via een wormwielreductor.
Het wordt veel gebruikt voor zware kabelopslag in maritieme, offshore en havenoperaties.
Snelle specificaties
• Kabeldiameter: 39–48 mm
• Kabeltype: Staalkabel
• Kabellengte opslag: 210–220 m
• Trommeltype: Enkele trommel
• Aandrijftype: Elektromotor + Versnellingsbak
• Motorsnelheid: 1350 / 410 omw/min
• Trommelsnelheid: 17–60 m/min
• Bediening: Drukknop + Noodstop
• Back-up bediening: Handmatig (Wormwiel)
• Materiaal: Koolstofstaal / Roestvrij staal
• Oppervlaktebehandeling: Epoxycoating
Belangrijkste technische parameters
| Type Modus |
Stalen kabel Max. Dia. (mm) |
Stalen kabel Lengte (m) |
Motor Vermogen (kw) |
Motor RPM Snelheid (min¯1) |
Trommelkabel Snelheid m/min 1350 Min¯1 |
Trommelkabel Snelheid m/min 410 Min¯1 |
Externe Afmeting LxBxH (mm) |
Gewicht (kg) |
| B39 | 39 | 210 | 4.3/1.7 | 1350/410 | 56 | 17 | 1800x1360x1075 | 700 |
| B48 | 48 | 210 | 60 | 18 | 2060x1410x1270 | 824 |
| Type Modus |
Max. Staal Kabel Diameter |
D | D1 | B | B1 | L | L1 | H | H1 | Gewicht kg |
| B39 | 39 | 450 | 870 | 1120 | 1360 | 994 | 1800 | 750 | 1075 | 700 |
| B48 | 48 | 550 | 970 | 1120 | 1410 | 1250 | 2060 | 800 | 1270 | 824 |
Gids voor selectie van kabeltrommels
Stap 1 – Selecteer kabeldiameter: 39 mm (B39) / 48 mm (B48)
Stap 2 – Bevestig kabellengte: 210–220 m of op maat
Stap 3 – Selecteer snelheid: 17–20 m/min standaard, hoger optioneel
Stap 4 – Aandrijving & Bediening: Elektromotor + handmatige back-up
Structuur & Componenten
Elektromotor | Versnellingsbaktransmissie | Trommel met enkele trommel | As & lagersysteem | Bedieningspaneel | Basisframe
Aangepaste attributen
Kabeldiameter: 39–48 mm
Kabellengte: 210–220 m
Trommelsnelheid: 17–60 m/min
Aandrijftype: Elektrisch
Bedieningstype: Drukknop
Materiaal: Koolstofstaal / Roestvrij staal
Gids voor aangepaste configuratie & aanvraag
Geef kabeldiameter, lengte, snelheid, aandrijftype, bedieningstype en installatievereisten op.
Wij zullen modelselectie, tekening en offerte verstrekken.
Hoe het werkt
Motor drijft trommel aan via versnellingsbak om kabel op te winden of af te wikkelen. Handmatige back-up zorgt voor werking tijdens stroomuitval.
Toepassingen
Scheepsdek | Offshore vaartuigen | Havenoperaties | Maritieme techniek | Zware kabelopslag
Certificeringen & Voordelen
Certificeringen: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Voordelen: Stabiele werking | Zwaar ontwerp | Betrouwbare prestaties | Handmatige back-up | Eenvoudig onderhoud
Tekeningen & Foto's
• Algemene opstellings tekening
• Trommelstructuur tekening
• Installatie lay-out
Bestelinformatie
MOQ: 1 Eenheid
Levertijd: Gebaseerd op project
Betaling: T/T, L/C
Maatwerk: Beschikbaar
Veelgestelde vragen
V1: Verschil tussen trommel en lier? A: Trommel is voor opslag, lier is voor trekken.
V2: Back-up bediening? A: Handmatig beschikbaar.
