De CB 3048-1983 Type As elektrische staalkabelrol is een dubbele trommel aan boord voor het opnemen, uitbrengen en opslaan van staalkabel. De norm dekt deze uitrusting als een elektrische staalkabelrol in plaats van een sleep- of lierlier: de vermelde reikwijdte sluit specifiek sleep- en lierdiensten uit. Type As is de dubbele trommelconfiguratie, met As26 voor staalkabel tot 26 mm en As32 voor staalkabel tot 32 mm.

Beide modellen gebruiken dezelfde standaard referentie tweetoerenmotorvermogen en snelheidsgegevens, terwijl de trommelkabel snelheid, totale afmetingen en het gewicht van de rol toenemen met de modelgrootte. Voor nieuwbouw- of vervangingsprojecten moet de selectie daarom niet alleen de kabeldiameter en opslaglengte bevestigen, maar ook de scheepsvoorziening, de huidige motorspecificatie, de voetafdruk op het dek, de toegang aan de aandrijfzijde, het coatingsysteem en de vereiste fabrikanten- of classificatiedocumentatie. Het in de norm van 1983 getoonde motormodel is een legacy referentie en mag niet worden aangenomen als de huidige leveringsmotor zonder projectbevestiging.

Snelle Specificaties

• Norm en type: CB 3048-1983 Type As → dubbele trommel elektrische staalkabelrol; de norm wordt momenteel vermeld als geldig op het Chinese Nationale Publieke Serviceplatform voor Normen.
• Modellen: As26 / As32 → selecteer op maximale staalkabeldiameter van 26 mm of 32 mm.
• Kabelopslag: 220 m voor As26 en 210 m voor As32 → bevestigt de standaard opslaglengte die bij elk model hoort.
• Standaard motorreferentie: 4,3 / 1,7 kW, 1350 / 410 t/min, snelheidsverhouding 44 → tweetoeren aandrijvingsgegevens uit de standaardtabel; huidige motormerk, spanning, frequentie, behuizing en klassevereisten moeten worden bevestigd.
• Trommelkabel snelheid: As26 56 / 17 m/min; As32 60 / 18 m/min → hoge/lage opwindsnelheden die overeenkomen met de twee motorsnelheden.
• Totale afmetingen en gewicht: 2345 × 1360 × 1175 mm / 773 kg voor As26; 2525 × 1450 × 1330 mm / 820 kg voor As32 → belangrijke invoergegevens voor dekindeling, handling en installatieplanning.
• Servicebeperking: alleen opslag, opname en uitbrengen van staalkabel → niet bedoeld als sleeplier, aanleglier of lierapparaat.

Belangrijkste Technische Parameters

Selectie & Aanvraaggids

Stap 1: Bevestig CB 3048-1983 Type As en model As26 of As32 volgens de maximale staalkabeldiameter en vereiste opslaglengte.

Stap 2: Bevestig de elektrische voeding van het schip en de huidige motorvereiste, inclusief spanning, frequentie, fase, maritieme uitvoering, behuizing / IP-classificatie en eventuele klasse-specifieke elektrische vereisten.

Stap 3: Bevestig de installatieruimte op het dek, de fundering / bevestigingsopstelling, de toegang rond de twee trommels, de tandwielkast, de koppeling en de rem, en de vereiste oriëntatie van de aandrijfzijde uit de scheepstekening.

Stap 4: Bevestig de materiaalkwaliteit en het coatingsysteem. Leveringsopties van zacht staal en roestvrij staal kunnen worden besproken, maar het definitieve materiaal en de oppervlaktebehandeling moeten de goedgekeurde projecttekening en de corrosiespecificatie volgen.

Stap 5: Bevestig de vereiste besturings- en veiligheidsfuncties voor het project, inclusief lokale bediening, vooruit / achteruit besturing, noodstop en of een handmatige back-up regeling vereist is.

Stap 6: Geef het aantal, scheepstype, certificaat / inspectievereiste, leveringsbestemming, vereiste levertijd en de bestaande fundering of vervangingstekening op, indien beschikbaar.

Structuur

Dubbele trommelassemblages | Gemeenschappelijke basis | Elektromotor | Reductietandwielkast | Koppelingsbediening | Reminrichting | Steunen / lagers | Elektrische besturingsinterface

Aandrijf-, Besturings- & Technische Voordelen

• De Type As-opstelling plaatst twee kabelopslag trommels op één gemeenschappelijke rolstructuur, wat een speciale dubbele trommeloptie biedt waar de scheepstekening twee opgeslagen staalkabels vereist in plaats van de enkelvoudige trommel Type A-opstelling.
• De standaard referentieaandrijving maakt gebruik van een tweetoerenmotor, wat resulteert in een hogere kabelsnelheid voor sneller oprollen en een lagere kabelsnelheid voor meer gecontroleerde handling. De gepubliceerde snelheidsverhouding is 44 voor de vermelde Type As-modellen.
• De standaardopstelling identificeert een reductietandwielkast, een koppelingsbediening en een reminrichting. Deze componenten ondersteunen de aandrijfoverbrenging, koppeling / ontkoppeling en gecontroleerde stop van de rol tijdens kabelopslagoperaties.
• De rol is geen lier voor het trekken van lasten. Het binnen de beoogde opslag- en uitbrengfunctie houden van de uitrusting voorkomt verkeerd gebruik van de trommel, tandwielkast en fundering voor sleep- of lierlasten die buiten de standaard reikwijdte vallen.
• Gestandaardiseerde afmetingen en gewichten vereenvoudigen vervangingscontroles ten opzichte van een bestaande CB 3048-installatie; echter, de huidige motor, het elektrische bedieningspaneel, de afschermingen, de kabelinvoer, de funderingsdetails en de klasse-inspectieomvang moeten op de projecttekening worden vastgelegd voordat de productie begint.
• Voor onderhoudstoegang moet de installatieopstelling voldoende werkruimte laten rond de tandwielkast, koppeling, rem, lagers en beide trommels. De staat van de staalkabel, smering en zelfs het oprollen moeten worden onderhouden volgens de aanbevelingen van de kabelfabrikant.

Aangepaste Attributen

• Norm: CB 3048-1983 → te gebruiken wanneer de scheepsspecificatie of vervangingstekening de Chinese norm voor elektrische staalkabelrollen vereist
• Type: As dubbele trommel → onderscheidt deze configuratie van de enkelvoudige trommel Type A-opstelling
• Modellen: As26 / As32 → komen overeen met maximale staalkabeldiameters van 26 mm en 32 mm
• Opslaglengte: 220 m / 210 m → standaard opslaglengtes voor respectievelijk As26 / As32
• Aandrijvingsreferentie: 4,3 / 1,7 kW, 1350 / 410 t/min → legacy standaard motorprestatiegegevens; huidige motorgegevens vereisen projectbevestiging
• Oppervlaktebehandeling: Sa 2½ stralen + epoxycoating als projectreferentie → definitieve coatingopbouw en droge filmdikte moeten de specificatie van de scheepsschilder volgen
• Certificaatvereiste: Beschikbaar volgens bestelbereik → fabrikantendocumentatie, materiaal traceerbaarheid en klasse-inspectie moeten vóór offerte worden bevestigd

Hoe het werkt

Elektromotor start → reductietandwielkast brengt koppel over → koppeling / aandrijflijn koppelt de dubbele trommelrol → staalkabel wordt opgenomen of uitgebracht met de geselecteerde snelheid → rem regelt het stoppen en vasthouden → kabel blijft op de trommels opgeslagen wanneer deze niet in gebruik is

Toepassingen

Opslag van staalkabel op scheepsdek | Vrachtschepen | Werkboten en servicevaartuigen | Uitrusting van nieuwbouwdekken | Vervanging van bestaande CB 3048 Type As rollen | Projecten die een dubbele trommel elektrische opslagrol vereisen

Certificeringen & Voordelen

Fabrikantendocumentatie en klasse-gerelateerde inspectie of certificering kunnen worden geregeld volgens projectvereisten, bestelbereik, materiaal traceerbaarheid en de geselecteerde classificatiemaatschappij. Certificering wordt niet automatisch inbegrepen, tenzij vermeld in de offerte.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

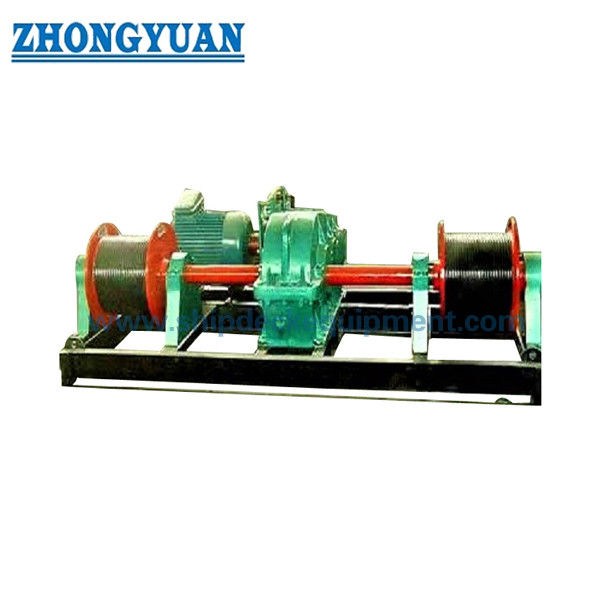

Tekening & Foto's

Veelgestelde Vragen

V1: Kan de CB 3048 Type As rol worden gebruikt als sleep- of aanleglier?

A1: Nee. CB 3048-1983 stelt dat de rol bedoeld is voor het opnemen, uitbrengen en opslaan van staalkabel en niet mag worden gebruikt voor slepen of lieren. Als het project lijnkracht of sleepwerk vereist, moet in plaats daarvan een speciaal ontworpen lier of sleepinstallatie worden geselecteerd.

V2: Wat is het praktische verschil tussen Type As en Type A?

A2: Type As is de dubbele trommelconfiguratie, terwijl Type A de enkelvoudige trommelconfiguratie is. Voor dezelfde kabelklasse van 26 mm of 32 mm heeft Type As een langere totale installatielengte en een hoger uitrustingsgewicht, dus de funderingsruimte en toegang moeten afzonderlijk worden gecontroleerd.

V3: Wat moet worden bevestigd bij het vervangen van een oude CB 3048 Type As rol?

A3: Bevestig het exacte model, de kabeldiameter en -lengte, de afmetingen van de bestaande fundering, de oriëntatie van de aandrijfzijde, de scheepsspanning en -frequentie, de huidige motor / besturingsspecificatie, het coatingsysteem en de certificaatbereik. Het originele standaard motormodel is een legacy referentie en mag niet worden aangenomen dat het overeenkomt met een moderne vervangingsmotor.
