GD / Vleugeltype rubberen spatbord voor frame-dokken en maritieme terminals
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Type: | GD | Van toepassing: | de frameterminal |
|---|---|---|---|
| Certificering: | CCS, BV, ABS and SGS | ||
| Markeren: | Het Type van CCS GD Rubberstootkussen,Het Type van GD Rubberstootkussen,De rubberstootkussens van GD voor dokken |
||
Productomschrijving
GD / Vleugeltype Rubber Fender voor Kades en Maritieme Terminals
Productoverzicht
De GD / Vleugeltype Rubber Fender voor Kades en Maritieme Terminals is een vaste massief rubberen profielfender, geleverd in twee nominale sectiehoogtes, 280 en 300 mm, met cataloguslengtes van 1.000 tot 2.500 mm. Het profiel is bedoeld voor kade- en aanlegplaats-toepassingen waar een relatief brede montagevoetafdruk en een herhaalbare directe bevestigingsregeling vereist zijn.
De geleverde prestaties-tabel geeft de reactiekracht en energieabsorptie bij 50% ontwerpcompressie weer. Voor elke sectiehoogte nemen de reactiekracht en energie proportioneel toe met de cataloguslengte, wat een eenvoudige basis biedt om de beschikbare aanlegplaatsruimte af te stemmen op de vereiste fendercapaciteit.
Snelle Specificaties
- Producttype: GD / vleugelprofiel massief rubberen fender
- Nominale sectiehoogtes: 280 mm | 300 mm
- Catalogus eenheidslengtes: 1.000 | 1.500 | 2.000 | 2.500 mm
- Gepubliceerd prestatiepunt: 50% ontwerpcompressie
- Reactiebereik: 371–1.102,5 kN over de geleverde serie
- Energieabsorptiebereik: 14–44 kJ over de geleverde serie
- Catalogus prestatie tolerantie: ±10%
Structuur & Configuratie
Vleugelprofiel rubberen body | brede achterkant | meerdere bevestigingsposities langs de lengte | directe montage aan framekade / aanlegplaats ondersteuningsstructuur | geleverd in H280 en H300 sectiefamilies.
Belangrijkste Technische Parameters
Geleverde Serie – Belangrijkste Afmetingen
|
Type |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Gepubliceerde Prestaties bij 50% Compressie
|
Type |
Ontwerpcompressie (%) |
Reactiekracht (kN) |
Energieabsorptie (kJ) |
Tolerantie |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927.5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17.6 | ±10% |
| GD300 × 1500 | 50 | 661.5 | 26.4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35.2 | ±10% |
| GD300 × 2500 | 50 | 1102.5 | 44 | ±10% |
Selectie & Aanvraaggids
Stap 1 – Bevestig de vereiste sectiefamilie: GD280 of GD300 volgens bestaande tekening, beschikbare diepte en prestatiedoel.
Stap 2 – Selecteer de eenheidslengte van 1.000 tot 2.500 mm met behulp van de gepubliceerde 50% reactie-/energie-waarden.
Stap 3 – Bevestig de exacte dimensionale variant, aangezien de bron-tabel alternatieve waarden tussen haakjes toont voor vroege GD280-maten.
Stap 4 – Verstrek de tekening van de framekade / aanlegplaats ondersteuning, de opstelling van de bevestigingsgaten, de achterliggende structuur en de corrosieomgeving voor de selectie van hardware.
Stap 5 – Bevestig de hoeveelheid, inspectie-/testvereisten, documentatie en leveringsbestemming.
Belangrijkste Technische Voordelen
- Twee gestandaardiseerde sectiehoogtes met vier cataloguslengtes bieden een compacte selectiematrix.
- Gepubliceerde 50% reactie- en energie-waarden schalen consistent met de fenderlengte binnen elke sectiefamilie.
- Het brede vleugelprofiel biedt een stabiele directe montage-interface voor framekade- en aanlegplaats-opstellingen.
- Eenvoudige massief rubberen constructie vermindert het aantal systeemcomponenten in vergelijking met fendersystemen met een voorpaneel.
Installatie & Systeeminterface
GD / vleugelfenders worden direct aan het ondersteunende frame, de kade of de aanlegplaatsstructuur bevestigd. Definitieve bouten, ringen, achterplaten, randafstanden en lokale ondersteuningsdetails worden geselecteerd uit de projectbelastingen en het ondersteuningsmateriaal. Alternatieve dimensionale waarden die worden getoond in de geleverde GD280-bron moeten worden gekoppeld aan een goedgekeurde tekening voordat een definitieve hardwarelijst wordt gepubliceerd.
Inspectie & Documentatie
Basis kwaliteitscontrole omvat visuele inspectie, dimensionale verificatie en testen van de fysieke rubber-eigenschappen. Waar een gekwantificeerde reactiekracht / energie-absorptie-tabel deel uitmaakt van de overeengekomen productspecificatie, kan full-scale compressietesten worden opgenomen in de project ITP om de gegarandeerde prestaties onder gedefinieerde testomstandigheden te verifiëren.
PIANC Fender Guidelines 2024 (MarCom WG211) worden gebruikt als de huidige technische referentie voor principes van fender-systeemontwerp, fabricage en testen. Typegoedkeuring, productcertificering, externe inspectie en klasse-documentatie worden alleen vermeld wanneer de corresponderende scope is overeengekomen en gedocumenteerd.
Toepassingen
Framekades | maritieme terminals | bescherming langs de kade | bescherming langs de scheepszijde | drijvende kades | vervangende profiel-fender installaties

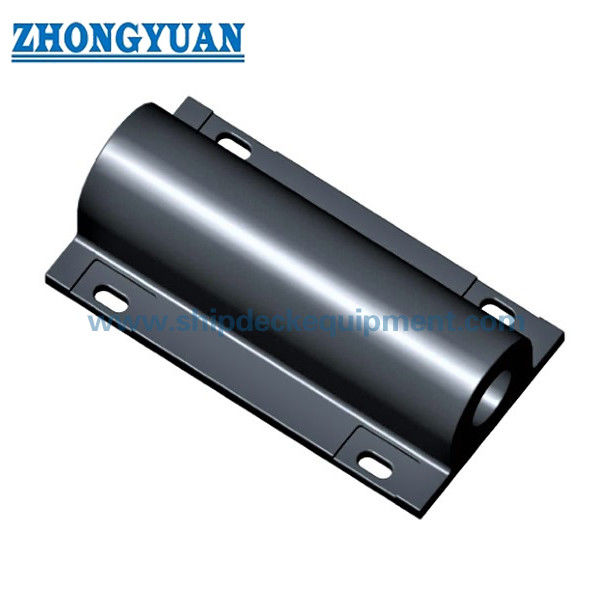

Tekening & Foto's
FAQ
V1: Wat betekent de 50% waarde? — Het is het geleverde ontwerp-compressiepunt waarop de catalogus reactiekracht en energie-absorptiewaarden worden vermeld.
V2: Hoe moeten GD280 en GD300 worden vergeleken? — Vergelijk de beschikbare installatiediepte, de geselecteerde eenheidslengte, de vereiste energieabsorptie en de toelaatbare reactiekracht met behulp van de geleverde prestaties-tabel.
V3: Zijn de GD280-afmetingen tussen haakjes een tweede standaardkwaliteit? — De bron toont alternatieve dimensionale waarden, maar definieert hun exacte variant-mapping niet; gebruik de goedgekeurde tekening voordat u een vaste configuratie publiceert.
