• Trapeziumvormige Rubberen Fender voor Schepen en Kadezijden
Trapeziumvormige Rubberen Fender voor Schepen en Kadezijden

Trapeziumvormige Rubberen Fender voor Schepen en Kadezijden

Productdetails:

Plaats van herkomst: China
Merknaam: Zhongyuan Marine Equipmen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Modelnummer: standaard of op maat

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 eenheid
Prijs: Based on quotation
Verpakking Details: Exporteer standaardpallet of aangepaste verpakking
Levertijd: Op basis van projectvereisten
Betalingscondities: T/T, L/C
Levering vermogen: Productie op maat op basis van projectvereisten
Beste prijs Contact

Gedetailleerde informatie

Type: Trapeziumvorm Van toepassing: scheepszijde en dokzijde
Certificering: CCS, BV, ABS and SGS
Markeren:

Trapezium Marine Rubber Fender

,

CCS Marine Rubber Fender

,

Trapezium rubberbumper voor boten

Productomschrijving

Trapezium Rubber Fender voor Schepen en Dokken



Productoverzicht

Trapezium Rubber Fender voor Schepen en Dokken is een massief rubber profiel met een taps toelopende dwarsdoorsnede voor bescherming aan de scheepszijde en dokzijde. De geleverde serie omvat zes dwarsdoorsnede-opties, vier met gedetailleerde bevestigingsafmetingen en twee grotere profielen van 500 mm met een opgegeven eenheidslengte van 1.500 mm.

Deze pagina gebruikt de internationale beschrijvende term “trapezium rubber fender”; “trapezoidale rubber fender” wordt behouden als een secundaire zoekterm omdat deze voorkomt in de geleverde bron.



Snelle Specificaties

  • Producttype: Trapezium / trapezium massief rubber profiel fender
  • Geleverd nominaal B-bereik: 300–500 mm
  • Geleverd nominaal H-bereik: 250–500 mm
  • Gedetailleerde bevestigingsafmetingen geleverd voor vier kleinere profielen
  • Opgeloste eenheidslengte voor twee profielen van 500 mm: 1.500 mm
  • Toepassingen: scheepszijde en dokzijde
  • Status publicatie prestaties: afmetingen geleverd; geen volledige numerieke reactie/energietabel verstrekt

Structuur & Configuratie

Taps toelopende / trapezium massief rubber dwarsdoorsnede | centrale interne opening / bevestigingsgeometrie op de gedetailleerde profielen | longitudinale profielbody | projectspecifieke bevestiging aan scheeps- of dokondersteuning.

De profielvorm geeft een smaller montagevlak ten opzichte van de buitenste contactbreedte bij geselecteerde maten. De definitieve lengte en bevestigingsgeometrie moeten de goedgekeurde producttekening voor de geselecteerde sectie volgen.



Belangrijkste Technische Parameters

Nominale Maat

B

B1

H

D

d

h

L (mm)

300 × 250 × 250 300 250 250 65 30 75 Niet gespecificeerd
400 × 320 × 400 400 320 400 80 40 100 Niet gespecificeerd
470 × 405 × 405 470 405 405 80 40 120 Niet gespecificeerd
422 × 187 × 330 422 187 330 38 64 70 Niet gespecificeerd
500 × 400 × 500 500 400 500 — — — 1500
500 × 260 × 500 500 260 500 — — — 1500



Selectie & Aanvraaggids

Stap 1 – Bevestig de vereiste dwarsdoorsnede uit de bestaande installatie of de beschikbare montage-envelop.

Stap 2 – Bevestig de totale lengte, de bevestigingsgeometrie en of de installatie aan de scheeps- of dokzijde is.

Stap 3 – Geef het materiaal van de ondersteuningsstructuur, de bout-/achterliggende regeling en de verwachte contactrichting op.

Stap 4 – Indien gekwantificeerde prestaties vereist zijn, geef dan de doelreactie / energiebasis op en specificeer de berekenings- of volledige verificatievereisten.

Stap 5 – Bevestig de hoeveelheid, documentatie, inspectie en leveringsvereisten.



Belangrijkste Technische Voordelen

  • Taps toelopend profiel biedt een alternatieve contactgeometrie waarbij een eenvoudig vierkant of D-profiel niet past bij de beschikbare installatieruimte.
  • Zes geleverde dwarsdoorsneden dekken 250–500 mm nominale hoogte en meerdere basisbreedte-relaties.
  • Directe massief rubber constructie ondersteunt eenvoudige vervanging in toepassingen aan de scheeps- en dokzijde.
  • Grote profielen van 500 mm worden geleverd met een opgegeven eenheidslengte van 1.500 mm voor projectplanning.

Installatie & Systeeminterface

De trapezium fender wordt aan de scheeps- of dokondersteuningsstructuur bevestigd met behulp van de goedgekeurde profielspecifieke gaten en achterliggende regeling. De definitieve boutmaat, afstand, lokale versterking en installatie-speling worden bepaald aan de hand van de geselecteerde sectie, het ondersteuningsmateriaal en de projectbelastingsbasis.



Inspectie & Documentatie

Basis kwaliteitscontrole omvat visuele inspectie, dimensionale verificatie en rubber fysieke eigenschapstesten. Er wordt geen numerieke reactiekracht / energieabsorptie claim toegevoegd waar het geleverde productmateriaal geen betrouwbare getabelleerde prestatiebasis biedt.

Huidige richtlijnen voor fender-systeem engineering worden gebruikt voor projectontwerp en testlogica, terwijl typegoedkeuring, productcertificering, externe controle en klasse-documentatie alleen worden vermeld wanneer de overeenkomstige scope is overeengekomen en gedocumenteerd.



Toepassingen

Scheepszijden | dokzijden | droogdokbescherming | drijvende dokranden | kadebescherming | vervangende trapezium profiel fenders



Tekening & Foto's

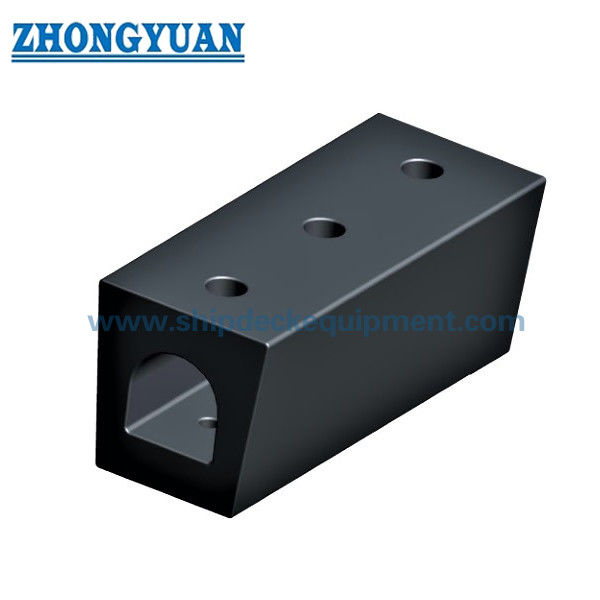

Trapeziumvormige Rubberen Fender voor Schepen en Kadezijden



FAQ

V1: Is “trapezoidale rubber fender” dezelfde zoekintentie? — Ja. De geleverde bron gebruikt “trapezium”, terwijl “trapezoidale rubber fender” de duidelijkere paginanaam is.

V2: Waarom zijn D, d en h leeg voor de twee profielen van 500 mm? — De geleverde tabel vermeldt alleen B, B1, H en L = 1500 voor die rijen; de ontbrekende bevestigingsafmetingen worden niet geraden.

V3: Worden reactie- en energiewaarden gepubliceerd? — Er werd geen betrouwbare numerieke prestatie-tabel geleverd. Gekwantificeerde prestaties moeten afkomstig zijn van een goedgekeurde productberekening of testbasis.
