Sleutelgat / Omega-rubberfender voor schepen en dokken

Keyhole / Omega Type Rubber Fender voor Schepen en Dokken

Productoverzicht

Keyhole / Omega Type Rubber Fender voor Schepen en Dokken is een massief rubber profiel voor de bescherming van de boeg, zijkant en achtersteven van schepen, evenals voor installaties in droogdokken, drijvende dokken en kades. De meegeleverde Ω-serie tekening gebruikt een centrale opening en montagegeometrie in keyhole-stijl, dus de pagina combineert de meegeleverde Omega-aanduiding met de internationaal erkende zoekterm keyhole.

De meegeleverde serie bevat twee nominale doorsneden: 250 × 250 mm en 300 × 300 mm. De bron verstrekt dimensionale gegevens, maar geen geverifieerde numerieke reactiekracht / energieabsorptietabel; prestatiecijfers worden daarom niet verzonnen of gekopieerd uit buitenlandse keyhole-modelbereiken.

Snelle Specificaties

• Producttype: Keyhole-stijl / Omega massief rubber profiel fender
• Meegeleverde nominale maten: 250 × 250 mm | 300 × 300 mm
• Meegeleverde B1-afmetingen: 150 mm | 184 mm
• Meegeleverde bevestigingsgatdiameters d: 25 mm | 30 mm
• Meegeleverde h-afmetingen: 50 mm | 60 mm
• Toepassingen: scheepsboeg, zijkant en achtersteven; droogdok; drijvend dok; kade
• Status publicatie prestaties: dimensionale serie bevestigd; numerieke reactie/energie tabel niet meegeleverd

Structuur & Configuratie

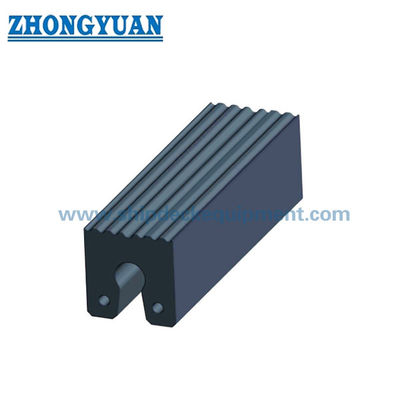

Eendelig massief rubber keyhole / Omega profiel | centrale keyhole-stijl opening / sleuf | twee montagezones aan de basis | optioneel gegroefd contactvlak volgens tekening / projectvereiste.

Internationale catalogi voor sleepbootfenders gebruiken de algemene term “keyhole fender” voor een nauw verwante familie van boeg/achtersteven profielen. Die internationale benaming wordt alleen gebruikt voor zoekintentie; buitenlandse modelcodes, bevestigingsmaten en prestatiewaarden worden niet overgenomen als Zhongyuan productgegevens.

Belangrijkste Technische Parameters

Selectie & Aanvraaggids

Stap 1 – Bevestig installatielocatie: scheepsboeg/achtersteven, zijkant, achtersteven, droogdok, drijvend dok of kade.

Stap 2 – Selecteer het nominale profiel van 250 of 300 mm op basis van de beschikbare montage-ruimte en bestaande vervangingsgeometrie.

Stap 3 – Bevestig de totale lengte, de afstand tussen de bevestigingsgaten, de pen/bout-opstelling, de achterliggende structuur en of een gegroefd of glad contactvlak vereist is.

Stap 4 – Indien gekwantificeerde prestaties vereist zijn, verstrek de ontwerp contactbelasting / energiebasis en specificeer de vereiste berekening of testverificatie.

Stap 5 – Bevestig de hoeveelheid, de inspectie/documentatie scope en de leveringsbestemming.

Belangrijkste Technische Voordelen

• Keyhole-stijl centrale geometrie biedt een compact profiel voor montage op het schip / dok met gedefinieerde bevestigingszones.
• Twee meegeleverde nominale secties ondersteunen vervangings- en nieuwbouwconfiguraties met beperkte installatiediepte.
• Profiel kan worden gebruikt in boeg-, zij- of achterstevenbeschermingsopstellingen waar een lange continue rubberen contactstrip vereist is.
• Internationale keyhole-terminologie verbetert de zoekduidelijkheid zonder het model systeem van een andere leverancier te kopiëren.

Installatie & Systeeminterface

De fender wordt via de profielbevestigingszones aan de ondersteunende structuur van het schip of dok gemonteerd. V4 gebruikt de aanbevolen pen / platte staaf / buigradius referenties zoals hierboven getoond voor voorlopige selectie; de definitieve ondersteuningsafstand, bevestigingsdetails en de totale eenheidslengte moeten overeenkomen met de goedgekeurde product- en installatietekening.

Inspectie & Documentatie

Basis kwaliteitscontrole omvat visuele inspectie, dimensionale verificatie en rubber fysieke eigenschapstesten. Er wordt geen numerieke reactiekracht / energieabsorptie claim toegevoegd waar het meegeleverde productmateriaal geen betrouwbare getabelleerde prestatiebasis biedt.

Huidige richtlijnen voor fender-systeem engineering worden gebruikt voor projectontwerp en testlogica, terwijl typegoedkeuring, productcertificering, derde partij witnessing en klasse documentatie alleen worden vermeld wanneer de bijbehorende scope is overeengekomen en gedocumenteerd.

Toepassingen

Scheepsboeg | scheepszijkant | scheepsachtersteven | bescherming sleepboten / werkboten | droogdokken | drijvende dokken | kadebescherming | vervangingsprofiel fenders

Tekening & Foto's

FAQ

V1: Is Omega Type hetzelfde als elke internationale Keyhole Fender? — De meegeleverde doorsnede is keyhole-stijl, dus de algemene zoekterm is relevant, maar afmetingen en bevestigingsdetails variëren per fabrikant en project.

V2: Welke Keyhole / Omega waarden zijn vaste productafmetingen en welke zijn installatiereferenties? — De Ω250 / Ω300 B, B1, H, d en h waarden komen uit de meegeleverde productgegevens. V4 neemt afzonderlijk aanbevolen maximale lengte, bevestigingspen, platte staaf en minimale buigradius referenties aan voor installatieselectie, onder voorbehoud van de goedgekeurde besteltekenging.

V3: Kan het profiel rond een boeg worden gebogen? — Een gebogen installatie kan mogelijk zijn, maar de minimale radius, tussenliggende ondersteuning en bevestigingsopstelling moeten worden gecontroleerd voor de geselecteerde sectie en lengte.
