D-Type Rubber Fender voor schepen en maritieme terminals
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Type: | DD, DC | Van toepassing op: | Framedok en scheepsrompinstallatie |
|---|---|---|---|
| Certificering: | CCS, BV, ABS and SGS | ||
| Markeren: | zwart het type van D rubberstootkussen,het type van dokd rubberstootkussen,stootkussen van schip het rubberd |
||
Productomschrijving
D Type rubber fender voor schepen en maritieme terminals
Productoverzicht
D-type rubber fender voor schepen en maritieme terminals is een compacte profiel fender van massief rubber voor de bescherming van schepen, frame-dock en kade. De familie omvat DD en DC profiel varianten:de DD-configuratie maakt gebruik van een D-vormig buitenste profiel met een D-vormige interne opening, terwijl de DC-configuratie een D-vormig buitenste profiel met een cirkelvormige middenboor gebruikt.
Het geleverde afmetingsbereik bestrijkt nominale secties van ongeveer 125 tot 500 mm, met 1000 mm catalogusreferentielegenheden en project-specifieke langere lengten die per afspraak beschikbaar zijn.De meegeleverde DC-prestatieserie zorgt voor reactie kracht en energie-absorptie bij 40% ontwerpcompressie voor DC150 tot DC500.
Snelle specificaties
- Productenfamilie: D-profiel fender van massief rubber
- Hoofdconfiguratie: DD-type.
- Catalogusreferentiehöhe/breedtebereik: ongeveer 125 500 mm voor DD/DC profielen
- DC gepubliceerd prestatiepunt: 40% ontwerpcompressie
- DC gepubliceerd reactiebereik: 82273 kN per 1000 mm referentielange
- Gepubliceerd DC-energiebereik: 1,9 ∼21,5 kJ per 1000 mm referentielange
- Toestandstoestand van de catalogus: ±10%
Structuur en configuratie

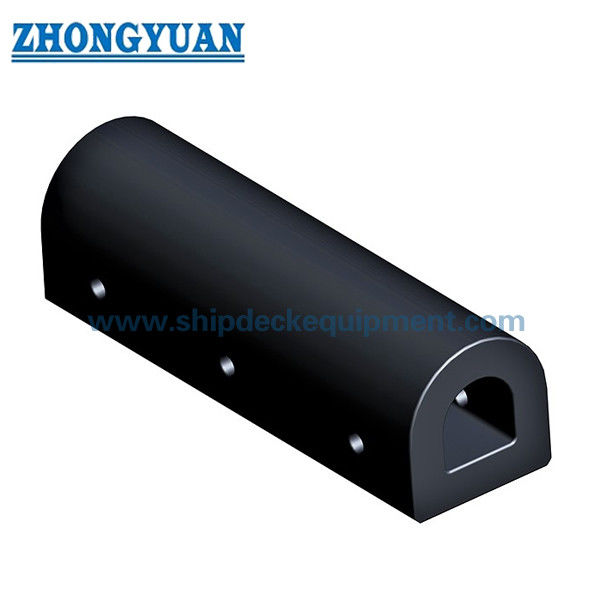

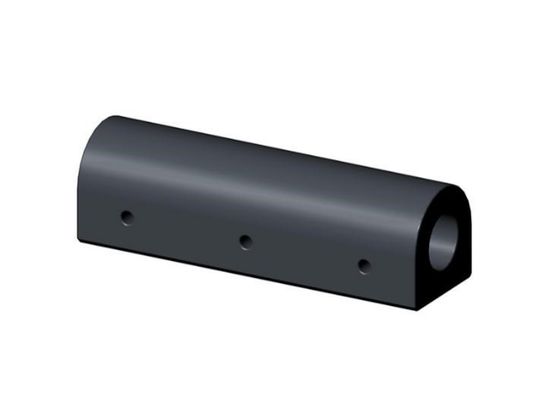

DD: D-vormig extern profiel met een D-vormige interne opening. DC: D-vormig extern profiel met een cirkelvormige middenboor. DO-B:een speciaal openzijdig/boogvormig profiel dat als een afzonderlijke dimensionale variant binnen de bredere familie D-profielen wordt geleverd.
D- en DC-fenders worden behandeld als gegoten en gevulcaniseerde producten van massief rubber.
Hoofd technische specificaties:
| Type | H | B. | Ik... | Gaten | Q | C | h | D | d |
| D125 X125 X 1000 | 125 | 125 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 32.5 | 45 | 20 |
| D150X150X1000 | 150 | 150 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 37.5 | 60 | 25 |
| D200X1S0X1000 | 150 | 200 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 38 | 60 | 25 |
| D200X200X 1000 | 200 | 200 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 50 | 60 | 30 |
| D200X250X1000 | 250 | 200 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 50 | 60 | 30 |
| D250X250X1000 | 250 | 250 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 62.5 | 65 | 32 |
| D300X300x1000 | 300 | 300 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 75 | 6S | 35 |
| D350X350X1000 | 350 | 300 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 87.5 | 80 | 38 |
| D380X380X1000 | 380 | 380 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 95 | 80 | 40 |
| D400x400x1000 | 400 | 400 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 100 | 80 | 40 |
| D500x500x1000 | 500 | 500 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 125 | 90 | 45 |
| TYPEN | M | H | B. | L | Gaten | Q | C | h | D | d | Opmerkingen |
| DC150X1000 | 75 | 150 | ISO | 1000 | 3 | 300 tot 400 | 100 tot 150 | 37.5 | 60 | 25 |
met een vermogen van niet meer dan 50 kW specificatie en Grootte kan worden besproken i-de klanten |
| DC200XI000 | 95 | 200 | 200 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 50 | 60 | 30 | |
| DC250X1000 | 125 | 250 | 250 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 62.5 | 65 | 32 | |
| DC300X1000 | 150 | 300 | 300 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 75 | 65 | 35 | |
| DC350X1000 | 150 | 350 | 350 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 87.5 | 80 | 38 | |
| DC400X1000 | 200 | 400 | 400 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 100 | 80 | 40 | |
| DC500X1000 | 250 | 500 | 500 | 1000 | 3 | 300 tot 400 | 100 tot 150 | 125 | 90 | 45 |
| TYPEN | Prestaties | |||
| Constructiecompressieve afbuiging (%) |
Reactie kracht (KN) |
Absorptie-energie (KJ) |
Tolerantie % |
|
| DC150X1000 | 40 | 82 | 1.9 | ± 10 |
| DC200X1000 | 109 | 3.4 | ||
| DC250X1000 | 136 | 5.4 | ||
| DC300X1000 | 165 | 7.7 | ||
| DC350X1000 | 189 | 10.5 | ||
| DC400X1000 | 218 | 14 | ||
| DC500X1000 | 273 | 21.5 | ||
Selectie- en onderzoeksgids
Stap 1 Bevestig het vereiste profiel: DD, DC of DO-B, afhankelijk van de scheeps-/dokgeometrie en vervangingsvereiste.
Stap 2 Bevestig de sectieomvang en de totale lengte. Voor een selectie op basis van prestaties gebruik de tabel DC 40% alleen wanneer het geselecteerde profiel en de lengte overeenkomen met de gepubliceerde serie.
Stap 3 Voorzien van de installatie tekening, bevestiging gat, draagmateriaal en beschikbare rand afstand.
Stap 4
Stap 5 Bevestigen van de hoeveelheid, de documentatie, de reikwijdte van de inspectie en de bestemming van de levering.
Belangrijkste technische voordelen
- Compacte D-profielgeometrie is geschikt voor beperkte installatie diepte en scheepszijde / frame-dock arrangementen.
- DD- en DC-centrumopenen maken het mogelijk om hetzelfde concept van het buitenste profiel aan te passen aan verschillende stijfheids- en installatievereisten.
- De meegeleverde gelijkstroomreeks geeft rechtstreeks in een tabel opgenomen gegevens over de reactie-kracht en de energie-absorptie van 40%, in plaats van alleen op beschrijvende claims te vertrouwen.
- Profiellengtes en bevestigingsvormen kunnen worden aangepast aan de werkelijke dragerstructuur, onder voorbehoud van technische verificatie.
Installatie en systeeminterface
D-profiel schutters worden doorgaans bevestigd aan staal- of betonnen draagconstructies door middel van gespeld of project-specifiek montage-arrangement.De randafstand en de lokale versterking moeten overeenkomen met het geselecteerde profiel., dienstbelasting en ondersteunend materiaal.
Inspectie en documentatie
De kwaliteitscontrole op basis van de kwaliteitscontrole omvat visuele inspectie, dimensieverificatie en het testen van de fysische eigenschappen van rubber.Wanneer een kwantificeerde reactie-kracht/energie-absorptie-tabel deel uitmaakt van de overeengekomen productspecificatie, kunnen volledige compressieproeven in het ITP-project worden opgenomen om de gegarandeerde prestaties onder bepaalde testomstandigheden te verifiëren.
De PIANC Fender Guidelines 2024 (MarCom WG211) worden gebruikt als de huidige technische referentie voor het ontwerp, de fabricage en de testprincipes van fendersystemen.getuigenis van derden en klassdocumentatie worden alleen vermeld wanneer de overeenkomstige reikwijdte is overeengekomen en gedocumenteerd.
Toepassingen
Scheepszijde. Trekkers- en werkbotenzijde bescherming. Framedocks. Drijvende dokken.
Tekening en foto's
Veelgestelde vragen
V1: Wat is het verschil tussen DD- en DC-fenders? Beide gebruiken een D-vormig buitenste profiel. DD gebruikt een D-vormige interne opening, terwijl DC een cirkelvormige middelboor gebruikt.
V2: Kan de vermelde 40% gelijkstroomprestatie worden toegepast op elke variant van het D-profiel?.
V3: Kunnen aangepaste lengtes worden geleverd? ️ Voor het project kunnen lengte en bevestigingsregelingen worden besproken, maar voor de definitieve configuratie moeten prestaties en structurele bevestiging worden gecontroleerd.
