Productoverzicht

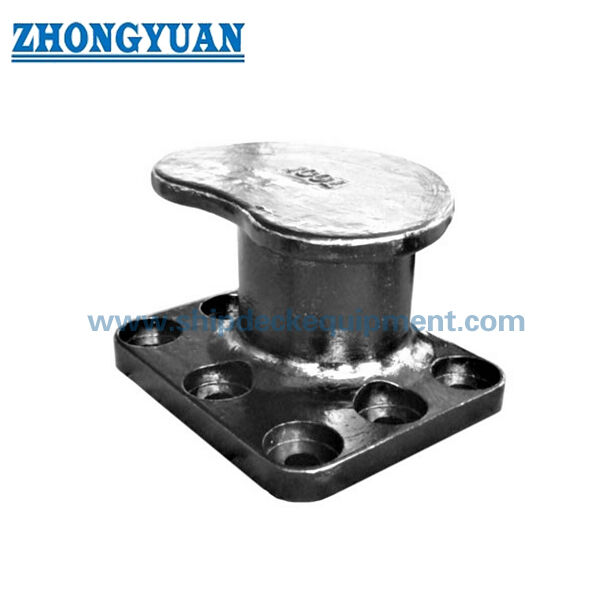

De nierdokbolder is een vastgeschroefde ankerplaatsmeerpaal die wordt gebruikt op kademuren, steigers, ligplaatsen op scheepswerven, reparatiedokken en havenaanmeerpunten voor het veilig afmeren van schepen. Het niervormige lichaam biedt een praktische vorm voor het vasthouden van kabels voor ligplaatsen, terwijl de gebogen contactgebieden moeten worden afgewerkt met vloeiende overgangen om lokale spanningsconcentratie en schade aan het touwcontact te verminderen.

Deze paal kan worden geleverd in gegoten C-Mn-staal, nodulair gietijzer / SG-ijzer, gietijzer, gietend RVS of projectspecifiek gietmateriaal. Voor normale productie wordt houtpatroongieten gebruikt om de gietvorm te controleren en schadelijke gietproblemen zoals porositeit en slakinsluiting te verminderen. Omdat een dockbolder een veiligheidscomponent voor ligplaatsen is, moeten de stevigheid van het gietstuk, de plaatsing van de ankerbouten, de funderingsverbinding, de oppervlakteafwerking en de inspectieomvang vóór productie worden bevestigd.

Snelle specificaties

• SWL-bereik van bolders: 15 tot 200 ton → ondersteunt de selectie van kleine ligplaatsen tot grotere kade-afmeerposities.
• Producttype: niervormige dokbolder → compacte meerpaalvorm voor kade-, steiger- en scheepswerfligplaatsen.
• Installatiemethode: vastgeboute verankering aan dokfundering → thermisch verzinkte koolstofstalen ankerbouten zorgen voor corrosiebestendige mechanische bevestiging; boutkwaliteit en inbeddingsdetails moeten worden bevestigd door het projectontwerp.
• Boutopstelling: 4 tot 8 ankerbouten → geselecteerd op basis van de capaciteit van de paal en de vereisten voor de funderingsaansluiting.
• Materiaalopties: gegoten C-Mn-staal, gietijzer / nodulair gietijzer, gietijzer, gegoten roestvrij staal → eindkwaliteit moet het ontwerp van de ligplaats, de klantspecificatie en de inspectie-eis volgen.
• Focus op het gietproces: gieten van houten patronen en gecontroleerd gietproces → helpt de consistentie van de gietvorm te verbeteren en schadelijke porositeit of slakinsluiting te verminderen.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer, gepolijste afwerking, gegalvaniseerde afwerking of coating op maat → eindsysteem volgt havencorrosieomgeving en projectspecificatie.
• Optionele inspectie: UT-, MT-, FEA-beoordeling en klasse-/derde-inspectie kunnen worden geregeld op basis van de eisen van de klant en de reikwijdte van de projectgoedkeuring.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig de vereiste SWL voor de bolder van 15, 20, 30, 50, 75, 100, 125, 150 of 200 ton volgens de analyse van de ligplaats of de havenontwerptekening.

Stap 2: Bevestig de installatielocatie, de staat van de fundering van de kade/steiger, de indeling van de ankerbouten, de betonsterkte, de vereiste verankering, de staat van de voeg en de beschikbare installatieruimte.

Stap 3: Bevestig de materiaalvereiste: gegoten C-Mn-staal, gegoten nodulair gietijzer / SG-ijzer, gietijzer, gegoten roestvrij staal of ander projectspecifiek gietmateriaal.

Stap 4: Oppervlaktebehandeling bevestigen: Sa 2.5 stralen + epoxy shopprimer, eindverfsysteem, verzinkte afwerking, gepolijste afwerking of speciale anticorrosiecoating.

Stap 5: Bevestig de inspectie- en berekeningsomvang vóór de offerte: UT, MT, traceerbaarheid van materialen, ankerboutcertificaat, FEA-berekening, inspectie door derden of indien nodig klassegoedkeuring.

Stap 6: Geef het aantal, de bestemming van de levering, de vereiste levertijd, GA-tekening / funderingstekening, vereiste afmeerbelasting en referentiefoto's op, indien beschikbaar.

Structuur

Niervormig gietlichaam | Gladde kroon met touwcontact | Gebogen overgangsgebied | Geschroefde basis / zitvlak | Thermisch verzinkte ankerboutset | Funderingsbevestigingsinterface | Winkelprimer of gespecificeerde oppervlaktebehandeling

Giet-, verankerings- en technische voordelen

• Het gieten van houten patronen wordt normaal gesproken toegepast om de vorm van de nierbolder te controleren, de herhaalbare geometrie te behouden en een betere gietkwaliteit te ondersteunen voor het afmeren van ligplaatsen.
• De kwaliteit van het gieten wordt beschouwd als een kritische veiligheidsfactor, omdat defecten aan een meerpaal de veiligheid van het afmeren van de ligplaats kunnen beïnvloeden. Gieterijcontrole richt zich op het verminderen van schadelijke porositeit, insluiting van slak, krimp en oppervlaktedefecten die de serviceprestaties kunnen beïnvloeden.
• Gegoten C-Mn-staal is geschikt waar sterkte, taaiheid en slagvastheid vereist zijn voor het project. Gegoten nodulair gietijzer / Nodulair gietijzer kan worden geselecteerd wanneer slijtvastheid en duurzaamheid van het gietoppervlak belangrijk zijn, afhankelijk van projectbelasting en materiaalgoedkeuring.
• Bij de gebogen gebieden worden vloeiende radiusovergangen gehandhaafd om de lokale spanningsconcentratie te verminderen en een touwvriendelijker contactoppervlak te bieden tijdens het afmeren.
• De bolder wordt met ankerbouten aan de kade of steiger bevestigd. Thermisch verzinkte koolstofstalen bouten helpen de corrosieweerstand te verbeteren, terwijl de kwaliteit van de bouten, het vastdraaien, de inbedding en de funderingsversterking het civiele / havenontwerp moeten volgen.
• UT- en MT-inspectie kan worden geregeld volgens de eisen van de klant om de gietkwaliteit en oppervlakte-/nabij-oppervlakte-indicaties vóór levering te controleren.
• Op verzoek kan een eindige-elementenanalyse worden verstrekt om de spanningsverdeling rond het gebogen lichaam, de basis en de ankerzone te beoordelen onder projectgedefinieerde belastinggevallen.
• Oppervlaktevoorbereiding en coating kunnen worden afgestemd op de havenomgeving, inclusief stralen, shopprimer, eindverf, verzinken of een door de klant gespecificeerd beschermingssysteem.

Aangepaste kenmerken

• Producttype: Nierdokpaal → vastgeschroefde meerpaal voor kade-, steiger- en ligplaatsaanmeerpunten.
• SWL-bereik: 15–200 ton → selecteer op basis van het ontwerp van de ligplaats en de goedgekeurde belastingsvereiste.
• Materiaal: gegoten C-Mn staal / gietijzer nodulair gietijzer / nodulair gietijzer / gietijzer / roestvrij staal gegoten → uiteindelijke materiaalkwaliteit moet vóór productie worden bevestigd.
• Gietmethode: Houten patroongieten als normale productiemethode → ondersteunt gecontroleerde geometrie en verbeterde gietconsistentie.
• Inspectie: UT en MT op aanvraag beschikbaar → inspectiemethode en acceptatiecriteria moeten in de bestelling worden bevestigd.
• Ankerbouten: Thermisch verzinkte koolstofstalen ankerbouten → boutgrootte, hoeveelheid, lengte, kwaliteit en verankering moeten de meegeleverde tabel en het ontwerp van de projectfundering volgen.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer of aangepaste afwerking → het uiteindelijke coatingsysteem is afhankelijk van de havencorrosieomgeving en de eisen van de klant.
• FEA-berekening: beschikbaar volgens projectvereisten → wordt gebruikt om de spanningsconcentratie en de overdracht van verankeringsbelasting te beoordelen op basis van bevestigde belastingsgevallen.
• Certificaatvereiste: beschikbaar op aanvraag → makercertificaat, materiaalcertificaat, inspectierapport of klasse- / certificaat van derden moet vóór de offerte worden bevestigd.

Hoe het werkt

De meerlijn wordt rond de nierbolder geplaatst → De touwbelasting wordt uitgeoefend op het gladde gebogen contactgebied → De belasting wordt via het gietlichaam overgebracht naar de vastgeboute basis → Ankerbouten brengen de kracht over naar de kade / steigerfundering → Inspectie en onderhoud bevestigen een veilige staat van onderhoud van de ligplaats

Toepassingen

Kadeligplaatsen | Steigeraanlegpunten | Haventerminals | Afbouwpieren voor scheepswerven | Reparatiedokken | Ligplaatsen voor werkboten | Ligplaatsen voor vracht en tankers | Nieuwe dokbouw- en boldervervangingsprojecten

Certificeringen en voordelen

Certificaten en inspectiedocumenten kunnen worden gerangschikt op basis van projectvereisten, inspectieomvang, traceerbaarheid van materialen en goedkeuringsprocedure.

Certificering: Inspectiecertificaat van derden, testcertificaat voor trekbelasting

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Hoe moet de juiste capaciteit van de nierdokken worden geselecteerd?

A1: Selecteer de SWL van de bolder op basis van de analyse van de ligplaats, het bereik van de scheepsgrootte, de opstelling van de meerlijnen, de belastingsrichting, de veiligheidsfactor en het ontwerp van de kade/steigerfundering. De meegeleverde tabel biedt capaciteit, hoofdafmetingen en referentiegegevens voor ankerbouten voor offertes en voorlopige selectie.

Vraag 2: Welk materiaal is beter voor deze dokpaal, gietstaal of nodulair gietijzer?

A2: Gietstaal wordt normaal gesproken geselecteerd als taaiheid en structurele sterkte belangrijk zijn. Gegoten nodulair gietijzer / nodulair gietijzer kan worden overwogen wanneer slijtvastheid en duurzaamheid van het gietoppervlak van cruciaal belang zijn. Het uiteindelijke materiaal moet worden bevestigd op basis van de ontwerpbelasting van de ligplaats, de klantspecificatie en de inspectievereiste.

Vraag 3: Kunnen UT, MT, FEA en certificaten worden verstrekt?

A3: Ja, UT, MT, FEA-berekening, materiaalcertificaat, makercertificaat, ankerboutcertificaat en klasse / inspectie door derden kunnen worden geregeld op basis van de projectvereiste. De inspectiemethode, acceptatiecriteria en certificaatomvang moeten vóór de offerte worden bevestigd.
