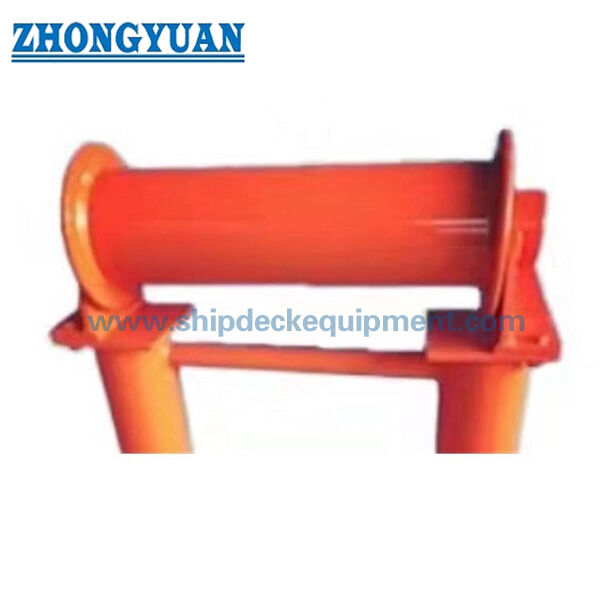

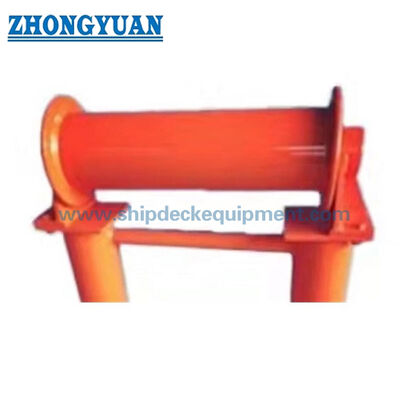

Scheepsrand horizontale rolgordel voor scheepsverbinding CB/T 435 Type A

Horizontale rolgeleider aan scheepszijde voor scheepsafmeren | CB/T 435 Type A

Productoverzicht

De CB/T 435 Type A horizontale rolgeleider aan de scheepszijde is een aan de zijkant gemonteerde meerkabelgeleidingseenheid die wordt gebruikt in de horizontale rolpositie, normaal gesproken geïnstalleerd aan de scheepszijde en wordt gebruikt in combinatie met een dubbele rolgeleider of rolkeg aan de scheepszijde. Zijn functie is het geleiden van de meerkabel en het helpen veranderen van de kabelinvoerhoek in verticale richting, waardoor plaatselijke slijtage wordt verminderd wanneer de kabelrichting verandert tussen de scheepszijde en de afmeerinrichting op het dek.

Deze Type A-configuratie maakt gebruik van een rol, rolas, lagerbus, afstandsstuk, lagerzitting, stopplaat en lagerontwerp met smeergroef. De 120 mm hoge lagerzitting is aan de rolgeleiderconstructie gelast, terwijl de stopplaat de rolas op zijn plaats houdt. Voor aanschaf en vervanging zijn de belangrijkste bevestigingspunten CB/T 435-2005 Type A, roldiameter, materiaal, oppervlaktebehandeling, bijpassende rolblokken aan boord en certificaatvereiste.

Snelle specificaties

• Producttype: Horizontale rolgeleider aan de scheepszijde → touwgeleider met zijdelingse positie voor afmeervoorzieningen voor schepen.
• Standaard en type: CB/T 435-2005 Type A → scheepstype gebruikt met scheepsrolblok / dubbele rolgeleideropstelling.
• Roldiameters: 76 mm en 89 mm → twee nominale opties voor aanpassing aan de aanleg van de aanlegplaats van het schip en het kabelgeleidingspad.
• Hoofdlengtebereik: L 400–580 mm, L1 464–646 mm → handig voor het controleren van de installatieruimte aan de scheepszijde.
• Ongeveer. gewicht: 17,0 kg en 32,5 kg → ondersteunt handling, verpakking, vervangingsplanning en vrachtschatting.
• Hoofdcomponenten: rolas, rol, lagerbus, afstandsstuk, lagerzitting, aanslagplaat en smeergroef → ontworpen voor geleide rotatie en onderhoudbare montage.
• Materiaalopties: C-Mn-staal, zacht staal, roestvrij staal en FRP-roloptie waar gespecificeerd → het uiteindelijke materiaal moet de projectvereisten volgen.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer, gepolijst, gegalvaniseerd of aangepaste afwerking → eindcoating moet overeenkomen met de verfspecificatie van het schip.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Stap 1: Bevestig CB/T 435-2005 Type A horizontale rolgeleider aan scheepszijde en selecteer nominale diameter 75 of 89 volgens de scheepstekening.

Stap 2: Bevestig de opstelling van de kabelgeleider: installatiepositie aan boord van het schip, wijziging van de verticale geleidingshoek en bijpassende dubbele rolgeleider of rolkeg aan boord van het schip.

Stap 3: Bevestig de materiaal- en roloptie: C-Mn-staal, zacht staal, roestvrij staal of FRP-rol indien vereist door het project.

Stap 4: Oppervlaktebehandeling bevestigen: Sa 2.5 stralen + epoxy shopprimer, gegalvaniseerde afwerking, gepolijst roestvrijstalen oppervlak of ander coatingsysteem.

Stap 5: Bevestig de inspectie en het certificaatbereik vóór de offerte: makercertificaat, materiaalcertificaat, klassegetuige-inspectie of klassecertificaat volgens projectvereiste.

Stap 6: Geef het aantal, het scheepstype, de installatietekening of -foto, de bestemming van de levering en de vereiste levertijd op.

Structuur

Rolas | Horizontale rol | Lagerbus | Smeergroef | Afstandhouder | 120 mm hoge lagerzitting | Aanslagplaat voor asbevestiging | Gelaste ondersteuningsstructuur voor draadgeleiders | Projectspecifieke oppervlaktebehandeling

Voordelen van ontwerp, rotatie en techniek van afmeren

• De Type A opstelling aan de scheepszijde is geschikt wanneer de meerkabel van richting verandert tussen de zijgeleider van het schip en de afmeerapparatuur aan dek, vooral bij gebruik met een dubbele rolgeleider of rolkeg aan de scheepszijde.
• De horizontale rol helpt het touw in verticale richting te geleiden en vermindert de directe wrijving tegen vaste stalen randen tijdens het afmeren.
• De lagerbus is voorzien van een smeergroef om de flexibele rolrotatie te ondersteunen en onderhoudsproblemen tijdens service te verminderen.
• De stopplaat fixeert de rolas en helpt het rolsamenstel in de ontworpen positie te houden tijdens normale kabelgeleiding.
• De 120 mm hoge lagerzitting biedt een gedefinieerde steunhoogte en een gelaste interface voor integratie met de rolgeleiderstructuur.
• Materiaal- en oppervlaktebehandeling kunnen worden geselecteerd op basis van de scheepsomgeving, de corrosievereiste, het onderhoudsplan en de klantspecificatie.
• Er wordt geen SWL of kabel-MBL aangegeven in de meegeleverde parametertabel. De keuze van de lading moet worden gecontroleerd aan de hand van de afmeerinrichting van het vaartuig, de kabelgegevens en, indien nodig, de projecttekening.

Aangepaste kenmerken

• Standaard: CB/T 435-2005 → gebruikt voor selectie van horizontale rolgeleiders van type A aan boord van schepen en referentie van de hoofdafmetingen.
• Type: Type A scheepstype → geschikt voor installatie aan de scheepszijde en gebruik met scheepsrolblokken.
• Nominale diameter: 75 / 89 mm → selecteer op basis van projecttekening, roldiameter en beschikbare installatieruimte.
• Roldiameter: 76 / 89 mm → Hoofdkabelcontactrolmaat voor webpaginatekening en offertebevestiging.
• Materiaal: C-Mn staal / zacht staal / roestvrij staal / FRP-roloptie → definitieve selectie moet worden bevestigd door de projectspecificatie.
• Lagerontwerp: lagerbus met smeergroef → ondersteunt een soepelere rotatie en toegang voor onderhoud.
• Lagerzitting: 120 mm hoge gelaste lagerzitting → projecttekening moet de omringende structuur en installatie-interface bevestigen.
• Certificaatvereiste: op aanvraag beschikbaar volgens projectvereiste → klasse-inspectieomvang moet vóór bestelling worden bevestigd.

Hoe het werkt

Meerkabel nadert de scheepsgeleider → Kabel maakt contact met de horizontale rol → De rotatie van de rol geleidt de kabel en verandert de verticale geleidingshoek → Lagerbus en smeergroef ondersteunen flexibele rotatie → Kabel loopt door in de richting van de bijpassende scheepsrol of dekafmeerapparatuur

Toepassingen

Afmeerstations aan de scheepszijde | Opstellingen met rolblokken aan boord van schepen | Dubbele rolgeleider passend gebruik | Meertouw verticale hoekgeleiding | Vrachtschepen | Werkboten | Sleepboten | Nieuwbouw- en vervangingsprojecten

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de inspectieomvang, de traceerbaarheid van materialen en de goedkeuringsprocedure van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van de CB/T 435 Type A horizontale rolgeleider aan de scheepszijde?

A1: Het wordt aan de scheepszijde gebruikt om de meerkabel te geleiden en de hoek van de kabelinvoer in verticale richting te helpen veranderen. Het wordt normaal gesproken gebruikt in combinatie met rolblokken aan de scheepszijde of dubbele rolgeleiders.

Vraag 2: Is de geleverde roldiameter hetzelfde als de SWL van het product?

A2: Nee. Roldiameter en hoofdafmetingen zijn niet SWL. De verstrekte gegevens omvatten nominale diameter, roldiameter, asdiameter, lengte en gewicht. Elke belastingsbasis moet worden bevestigd op basis van de berekening van de ligplaats van het schip, kabelgegevens, projecttekening of klassevereiste.

Vraag 3: Wat moet worden bevestigd voordat Type A wordt besteld?

A3: Bevestig CB/T 435-2005 Type A, nominale diameter 75 of 89, bijpassende kabelgeleider / rolblokopstelling aan boord, materiaal, oppervlaktebehandeling, certificaatvereiste, hoeveelheid, installatietekening, afleverbestemming en levertijd.
