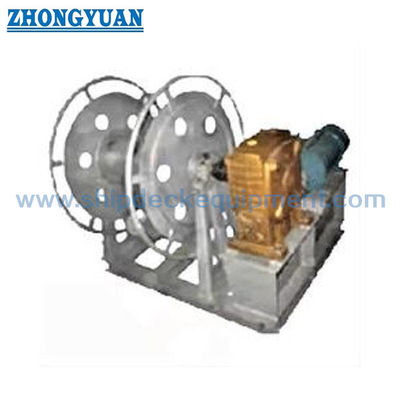

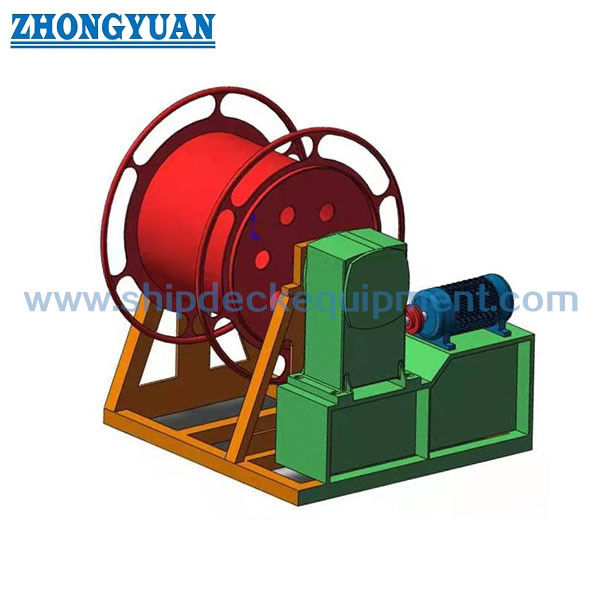

26 32 mm elektrische stalen draad touw spoel.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
| Document: | Motor Rope Reel Electric Mo...83.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Touwdiameter: | 26–32 mm | De lengte van het touw: | 210–220 meter |
|---|---|---|---|
| Drumsnelheid: | 17–56 m/min | Trommeltype: | Enige Trommel |
| Aandrijvingstype: | Elektrisch | Motorvermogen: | 4,3–6 kW |
| Controletype: | Drukknop | Kabeltype: | staaldraad |
| Materiaal: | Koolstofstaal, aluminium beschikbaar | Oppervlaktebehandeling: | epoxycoating |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| Markeren: | CB*3048 Stalen draad touw spoel |
||
Productomschrijving
26 32 mm elektrische stalen draad touw spoel.
Productoverzicht
Een elektrische stalen draadtouw spoel van 26 32 mm is een soort marine dekapparatuur die is ontworpen voor opslag, wikkeling en hantering van stalen draadtouwen op scheepsdekken.
Deze enkelvoudige trommeltouwrol wordt aangedreven door een elektromotor in combinatie met een versnellingsbak, wat een stabiele wikkelprestatie, betrouwbare werking en nauwkeurige besturing biedt.
Het ondersteunt voor- en achteruitrotatie, noodstop en handmatige back-up in geval van stroomstoring.
Het wordt veel gebruikt in scheepstouwopslag, offshore schepen en havenoperaties.
Snelle specificaties
• De diameter van het touw: 26 ∼ 32 mm
• Soort touw: staaldraadtouw
• Lange touwopslag: 210 ∼ 220 m
• Trommeltype: enkeltrommel
• Aandrijflijn: elektromotor + versnellingsbak
• Motor snelheid: 1350 / 410 rpm
• Drumsnelheid: 17 56 m/min
• Besturing: drukknop + noodstop
• Backup-operatie: handmatig (worm gear)
• Materiaal: koolstofstaal / roestvrij staal
• Oppervlaktebehandeling: Sa2,5 + epoxycoating
Belangrijkste technische parameters
| Type Modus | Stalen draad Max, Dia. (mm) | Stalen draad Lange (m) | Motor Kracht (kw) | Motor RPM Versnelling (min ̄1) | Drum touw Versnelling m/min 1350 Min ̄1 | Drum touw Versnelling m/min 410 Min ̄1 | Externe Afmeting LxBXH (mm) | Gewicht (kg) |
| A26 | 26 | 220 | 4.3/1.7 | 1350/410 | 56 | 17 | 1330 x 1360 x 1175 | 545 |
| A32 | 32 | 210 | 60 | 18 | 1430 x 1450 x 1330 | 575 |
| Type Modus | Max. staal Draadtouw Diameter | D | D1 | B. | B1 | L | L1 | H | H1 | Gewicht kg |
| A 26 | 26 | 300 | 870 | 1120 | 1360 | 550 | 1330 | 730 | 1175 | 545 |
| Een 32 | 32 | 360 | 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 |
Gids voor het selecteren van touwrol
Stap 1 Selecteer touwdiameter: 26 mm (A26) / 32 mm (A32)
Stap 2 Bevestig touwlengte: 210 ∼ 220 m standaard of op maat
Stap 3 Selecteer trommelsnelheid: 1720 m/min (standaard), 50+ m/min (hoge efficiëntie)
Stap 4: aandrijfsysteem: elektromotor met handmatige ondersteuning
Stap 5 Type bedieningselement: drukknop (standaard) of afstandsbediening (optioneel)
Ingenieursopmerking: de selectie dient te worden gebaseerd op touwgrootte, opslaglengte en snelheidsvereisten.
Structuur en componenten
Elektrische aandrijving motor. Versnellingsbak transmissie systeem. Eén trommel spoel.
Aanpassingsattributen
| Parameter | Waarde |
| Ropediameter | 26 ∼ 32 mm |
| De lengte van het touw | 210 ∼ 220 m |
| Type touw | Staaldraad touw |
| Drumtype | Eén trommel |
| Drum snelheid | 17 56 m/min |
| Strijdtype | Elektrisch |
| Motor snelheid | 1350 / 410 tpm |
| Controletipe | Druk op knop |
| Back-upoperatie | Handleiding |
| Materiaal | Koolstofstaal / roestvrij staal |
| Oppervlaktebehandeling | Epoxycoating / gepolijst |
Gepaste configuratie en zoekgids
Verstrek: touwdiameter, touwlengte, vereiste snelheid, aandrijftype, besturingstype, installatievereiste.
Wij zullen de keuze van het model, de technische tekening en de offerte aanbevelen.
Hoe het werkt.
De touwrol wordt door een elektromotor door een versnellingsbak aangedreven, waardoor de trommel wordt gedraaid om het stalen touw te winden of los te winden.
Wanneer geen stroom beschikbaar is, is handmatig bedienen mogelijk door middel van een wormversnellingsreducer.
Toepassingen
Ship deck rope storage. Marine mooring support systems. Offshore schepen. Haven- en havenapparatuur.
Certificeringen en voordelen
Certificaties: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Voordelen: stabiele werking, compact ontwerp, betrouwbare prestaties, eenvoudig onderhoud.
Tekening en foto's
• Een tekening van de algemene opstelling
• Tekening van de structuur van de trommel
• Inrichtingsopzet
Informatie over bestellingen
MOQ: 1 eenheid
Leveringstermijn: afhankelijk van het project
Betaling: T/T, L/C
Aanpassing: beschikbaar
Veelgestelde vragen
V1: Wat is het verschil tussen touwrol en lier?
A: De touwrol is voor opslag, terwijl de lier voor het trekken van de lading is.
Vraag 2: Kan het zonder elektriciteit werken?
A: Ja, handmatige bediening is beschikbaar.
Q3: Kan het aangepast worden?
A: Ja, de maat, snelheid en configuratie van het touw kunnen worden aangepast.
