Op verschansing gemonteerde afmeerblok JIS F 2007 Type B | Ronde opening gegoten stalen kabelgeleider
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| type: | Type B | Materialen: | Gieten van C-Mn staal, gieten van roestvrij staal, kan ook speciaal staal leveren voor ijsbrekers |
|---|---|---|---|
| Technische standaard: | JIS F 2007-1976 | Gewicht: | 17,5-45,5kg |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers-testcertificaat. |
| Markeren: | Verdedigingsmuur gemonteerde ankerklamp JIS F 2007,Ronde opening gietstalen klamp,Scheepsmeerlijn gids JIS type B |
||
Productomschrijving

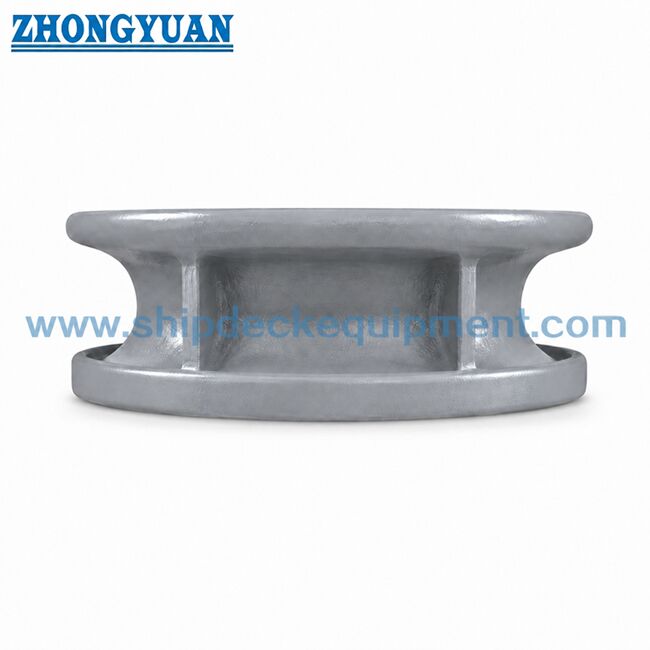

Bulwark Mounted Mooring Chock JIS F 2007 Type B
Productoverzicht
De JIS F 2007 type B-boormontage is een gietijzeren touwgeleider met een ronde opening.Het is geïnstalleerd op het vaartuig bolwerk te leiden van het moeren touwen door middel van een compacte cirkelvormige opening en zorgen voor een gladde contact straal voor touw richting controle.
In vergelijking met Type A heeft Type B een korter groottebereik van 150 tot 300 en een compactere ronde touwgang.Het is geschikt voor kleinere en middelgrote bolwerk mooring posities waar het schip trekken vereist een cirkelvormige opening in plaats van een lange ovale opening.
Snelle specificaties
• Type: JIS F 2007 Type B ronde opening → compacte cirkelvormige touwgeleiding voor op een bolwerk gemonteerde ligplaatsen.
• Nominale grootte: 150 tot 300 → gericht op kleinere en middelgrote mooring.
• Norm: JIS F 2007-1976 → referentie voor afmetingen en aanduiding van type B.
• Standaardmateriaal: SC42 gegoten staal volgens JIS G 5101 → C-Mn gegoten staal, roestvrij staal of speciaal staal kunnen worden besproken.
• Berekende massa: 17,5 tot 45,5 kg → bruikbaar voor hantering, verpakking, installatie en schatting van het vrachtvervoer.
• Oppervlaktebehandeling: Sa2,5 blaaswerk + epoxyprimer voor gietijzer → polijsten is normaal beperkt tot contactoppervlakken van roestvrij staal.
• Vervaardigingsdoelstelling: ronde openingscontactradius, gietsterkte, controle van de laszone en vermindering van het risico op scheuren in dunne wanden.
Belangrijkste technische parameters
De afmetingen van de hoofdpagina van de JIS F 2007 Type B-verbindingsblokken, tenzij anders vermeld, zijn in mm.
|
Nominale grootte |
L |
L1 |
L2 |
B. |
C |
R3 |
T |
Aantal ribben |
Leg van las |
Berekende massa (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
De referentiebanddiameter dient te worden gecontroleerd aan de hand van de aanleg van het vaartuig en de projectspecificatie.
|
Nominale grootte |
Toepasselijke Manila Rope Dia (mm, referentie) |
Toepasselijke draadtouwdiameter (mm, referentie) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
Selectie- en onderzoeksgids
Stap 1: Bevestig JIS F 2007 Type B ronde opening en nominale grootte 150 tot 300 volgens touwdiameter en vaartuigtekening.
Stap 2: Bevestig of de bouwplaats een compacte cirkelvormige opening vereist in plaats van de langere ovale opening van type A.
Stap 3: Bevestig de bulwarkstructuur, de lastoestand en de omringende versterking, vooral voor dunne wanden en aangrenzende gebieden.
Stap 4: Bevestig de materiaalvereisten: gegoten staal SC42, gegoten staal C-Mn, roestvrij staal of speciaal staal.
Stap 5: Bevestig de oppervlaktebehandeling, het polijsten, de reikwijdte van het certificaat, de inspectie, de hoeveelheid, de bestemming en de levertijd.
Stap 6: Verstrek een installatie-tekening, een tekening van de bouw van het bolwerk of, indien beschikbaar, referentiefoto's.
Structuur
Ronde touwopening. Gegote stalen carrosserie. Bevestigde gelaste opstelling.
Ontwerp en kwaliteitsvoordelen
• De ronde opening zorgt voor een compacte touwgang, waarbij de bolwerkopstelling een cirkelvormige gids vereist in plaats van de langere Type A-opening.
• Na het gieten worden de touwcontactgebieden afgerond, bekleed en glad gemaakt om scherp plaatselijk contact te verminderen en de touwbescherming te ondersteunen.
• De gietkwaliteit wordt gecontroleerd binnen aanvaarde criteria voor gietwerk voor schepen, met de nadruk op prestaties, laskwaliteit en inspectie-aanneming.
• De 50 mm laszone van het gegoten lichaam wordt gecontroleerd en gekleed om de schadelijke aanwijzingen in de buurt van de lasinterface te verminderen.
• Aangezien Type B alleen in de maten 150 tot en met 300 wordt geleverd, is de controle van de wanddikte en de lasinterface tijdens de productie en installatie bijzonder belangrijk.
• FEA-gebaseerde sterktebeoordeling kan worden gebruikt om de spanningsconcentratie rond de ronde opening, ribben en het gelaste ondersteuningsgebied te controleren indien nodig.
Aanpassingsattributen
- Standaard: JIS F 2007-1976 → gebruikt wanneer de scheepswerf of de ontwerpspecificatie JIS-standaardmaatstafpijpen/maatstafkoppelingen vereist.
- Type: Type B ronde opening → geschikt voor een compacte cirkelvormige touw door het bolwerk.
- Nominale grootte: 150 / 200 / 250 / 300 → selecteer op basis van touwdiameter, beschikbare bolwerkruimte en vaartuigtekening.
- Materiaal: SC42 gegoten staal als standaardreferentie → C-Mn gegoten staal, roestvrij staal of speciaal staal kunnen worden besproken.
- Oppervlaktebehandeling: Sa2,5 blaaswerk + epoxy-primar → gepolijste afwerking geldt voornamelijk voor contactoppervlakken van roestvrij staal, indien gespecificeerd.
- Beheersing van de laszone: 50 mm rond de lasinterface → gecontroleerd om schadelijke aanduidingen die van invloed zijn op de laskwaliteit te verminderen.
- Certificaateisen: Certificaat van de fabrikant of certificaat van de klasse volgens de bestelling → inspectie van de klasse moet vóór de offerte worden bevestigd.
Hoe het werkt.
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
Toepassingen
Kleine schepen. Werkschepen. sleepboten. schepen. serviceboten. touwopeningen.
Certificeringen en voordelen
De certificaten kunnen worden ingericht op basis van de projectvereisten, de inspectieomvang, de traceerbaarheid van het materiaal en de goedkeuringsprocedure van de klassenvereniging.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

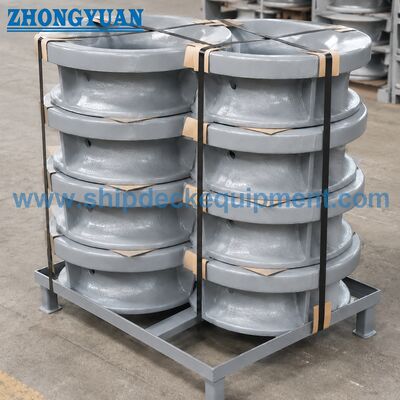

Tekening en foto's
Veelgestelde vragen
V1: Wat is het belangrijkste verschil tussen JIS F 2007 type A en type B?
A1: Type A heeft een ovale opening en heeft afmetingen 150 tot en met 500. Type B heeft een ronde opening en heeft afmetingen 150 tot en met 300.en ontwerp van het vaartuig.
V2: Waarom is de controle van de laszone belangrijk voor Type B-maat 150 tot 300?
A2: Type B-groottes zijn relatief compact en kunnen dunnere wandsecties in de buurt van de lasinterface hebben.en de voorbereiding van de laszone helpen bij het verminderen van het risico op scheuren tijdens het lassen van scheepswerven.
V3: Welke informatie is vereist voor een offerte voor type B?
A3: Bevestig type, nominale grootte, materiaal, oppervlaktebehandeling, hoeveelheid, certificatenvereiste, installatie tekening, bestemming en levertijd.Het toepassingsgebied van de klasseninspectie moet vóór de offerte worden bevestigd.
