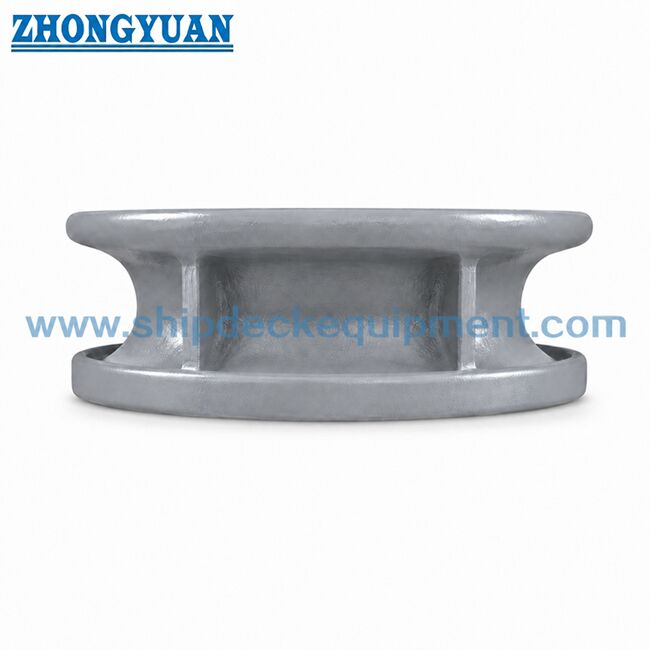

150×300 mm Bulwark-gebouwde ronde openings gietijzer mooring Chock JIS F 2007-1976 Type B
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |

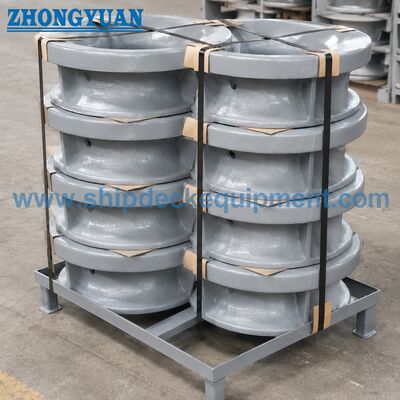

| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Type: | Type B | Materialen: | Gieten van C-Mn staal, gieten van roestvrij staal, kan ook speciaal staal leveren voor ijsbrekers |
|---|---|---|---|
| Technische standaard: | JIS F 2007-1976 | Gewicht: | 17,5-45,5kg |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers-testcertificaat. |
| Markeren: | Verdedigingsmuur gemonteerde ankerklamp JIS F 2007,Ronde opening gietstalen klamp,Scheepsmeerlijn gids JIS type B |
||
Productomschrijving
150–300 mm Stootrandgemonteerde Rondvormige Gietstalen Veerblok | JIS F 2007-1976 Type B
Productoverzicht
Het JIS F 2007 Type B stootrandgemonteerde veerblok is een gietstalen touwgeleider met een ronde opening. Het wordt op de stootrand van het schip geïnstalleerd om touwen door een compacte cirkelvormige opening te leiden en een soepele contactradius te bieden voor touwrichtingscontrole.
Vergeleken met Type A heeft Type B een kleiner formaatbereik van 150 tot 300 en een compactere ronde touwdoorgang. Het is geschikt voor kleine en middelgrote stootrand-meertoebehoren waar de scheepsontwerpspecificaties een cirkelvormige opening vereisen in plaats van een lange ovale opening.
Snelle Specificaties
• Type: JIS F 2007 Type B ronde opening → compacte cirkelvormige touwgeleider voor stootrandgemonteerde meertoebehoren.
• Nominale maatbereik: 150 tot 300 → gericht op kleine en middelgrote meertoebehoren.
• Standaard: JIS F 2007-1976 → referentie voor Type B afmetingen en aanduiding.
• Standaard materiaal: SC42 gietstaal volgens JIS G 5101 → C-Mn gietstaal, roestvrij staal of speciaal staal kan worden besproken.
• Berekend gewicht: 17,5 tot 45,5 kg → nuttig voor handling, verpakking, installatie en vrachtschatting.
• Oppervlaktebehandeling: Sa2.5 stralen + epoxy fabrieksprimer voor gietstaal → polijsten is normaal gesproken beperkt tot roestvrijstalen contactvlakken.
• Productiefocus: ronde opening contactradius, gietkwaliteit, laszonecontrole en risicoreductie voor dunwandige scheuren.
Belangrijkste Technische Parameters
Belangrijkste webpagina-afmetingen voor JIS F 2007 Type B veerblok. Afmetingen zijn in mm, tenzij anders vermeld.
|
Nominale Maat |
L |
L1 |
L2 |
B |
C |
R3 |
T |
Aantal Ribben |
Lasbeen |
Berekend Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17,5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23,5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37,5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45,5 |
Referentie touwdiameter moet worden gecontroleerd tegen de meertoebehoren van het schip en de projectspecificatie.
|
Nominale Maat |
Toepasselijke Manila Touwdiameter (mm, referentie) |
Toepasselijke Staalkabel Diameter (mm, referentie) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22,4 (6x12) |
| 300 | 70 | 24 (6x24) |
Selectie & Aanvraaggids
Stap 1: Bevestig JIS F 2007 Type B ronde opening en nominale maat 150 tot 300 volgens touwdiameter en scheepsontwerp.
Stap 2: Bevestig of de stootrandindeling een compacte cirkelvormige opening vereist in plaats van de langere Type A ovale opening.
Stap 3: Bevestig de stootrandstructuur, lasconditie en omliggende versteviging, vooral voor dunwandige en lasnabije gebieden.
Stap 4: Bevestig materiaalvereiste: SC42 gietstaal, C-Mn gietstaal, roestvrij staal of speciaal staal.
Stap 5: Bevestig oppervlaktebehandeling, polijstvereiste, certificaatbereik, inspectiebegeleiding, hoeveelheid, bestemming en levertijd.
Stap 6: Verstrek installatietekening, stootrandstructuurtekening of referentiefoto's indien beschikbaar.
Structuur
Ronde touwopening | Gietstalen lichaam | Stootrandgemonteerde lasconstructie | Soepele touwcontactradius | Gelaste verbindingszone | Ribben volgens standaard | Fabrieksprimer of roestvrijstalen afwerking
Ontwerp- en Kwaliteitsvoordelen
• Ronde opening biedt een compacte touwdoorgang waar de stootrandindeling een cirkelvormige geleider vereist in plaats van de langere Type A opening.
• Touwcontactgebieden zijn afgerond, bewerkt en gladgemaakt na het gieten om scherpe lokale contacten te verminderen en touwbescherming te ondersteunen.
• Gietkwaliteit wordt gecontroleerd binnen geaccepteerde maritieme gietcriteria, met nadruk op prestaties, lasbaarheid en inspectieacceptatie.
• De 50 mm lasnabije zone van het gegoten lichaam wordt gecontroleerd en bewerkt zoals vereist om schadelijke indicaties nabij het lasoppervlak te verminderen.
• Omdat Type B alleen in maten 150 tot 300 wordt geleverd, zijn wanddikte- en lasinterfacecontrole tijdens productie en installatie bijzonder belangrijk.
• FEA-gebaseerde sterktebeoordeling kan worden gebruikt om spanningsconcentratie rond de ronde opening, ribben en gelaste ondersteuningsgebied te controleren indien nodig.
Aangepaste Attributen
- Standaard: JIS F 2007-1976 → gebruik wanneer de scheepswerf of ontwerpspecificatie JIS standaard pijp-/veerblokafmetingen vereist.
- Type: Type B ronde opening → geschikt voor compacte cirkelvormige touwdoorgang door de stootrand.
- Nominale Maat: 150 / 200 / 250 / 300 → selecteer op touwdiameter, beschikbare stootrandruimte en scheepsontwerp.
- Materiaal: SC42 gietstaal als standaardreferentie → C-Mn gietstaal, roestvrij staal of speciaal staal kan worden besproken.
- Oppervlaktebehandeling: Sa2.5 stralen + epoxy fabrieksprimer → gepolijste afwerking is voornamelijk van toepassing op roestvrijstalen contactvlakken indien gespecificeerd.
- Laszonecontrole: 50 mm rond lasinterface → gecontroleerd om schadelijke indicaties te verminderen die de lasbaarheid beïnvloeden.
- Certificaatvereiste: Fabrikantencertificaat of klassecertificaat volgens bestelling → klasse-inspectie moet vóór offerte worden bevestigd.
Hoe Het Werkt
Uitlijning stootrandopening → Touw gaat door rond veerblok → Soepele contactradius stuurt touwrichting → Gietlichaam brengt lokale contactkracht over naar gelaste stootrandstructuur → Inspectie en coating na installatie
Toepassingen
Kleine vaartuigen | Werkboten | Sleepboten | Barges | Serviceboten | Stootrand touwopeningen | Havenmeertoebehoren | Vervanging van JIS F 2007 Type B veerblokken
Certificeringen & Voordelen
Certificaten kunnen worden geregeld volgens projectvereisten, inspectiebereik, materiaaltraceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.
Tekening & Foto's
FAQ
V1: Wat is het belangrijkste verschil tussen JIS F 2007 Type A en Type B?
A1: Type A heeft een ovale opening en dekt maten 150 tot 500. Type B heeft een ronde opening en dekt maten 150 tot 300. De keuze hangt af van het touwtraject, de stootrandopening en de scheepsontwerpspecificatie.
V2: Waarom is laszonecontrole belangrijk voor Type B maten 150 tot 300?
A2: Type B maten zijn relatief compact en kunnen dunnere wandsecties hebben nabij het lasoppervlak. Gecontroleerd gieten, bewerken en voorbereiding van de laszone helpen het scheurrisico tijdens het lassen op de scheepswerf te verminderen.
V3: Welke informatie is nodig vóór een offerte voor Type B?
A3: Bevestig type, nominale maat, materiaal, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, installatietekening, bestemming en levertijd. Het bereik van de klasse-inspectie moet vóór de offerte worden bevestigd.
