Roller Type Kettingstopper voor 70–132 mm Ankerketting | JIS F2031 Ankerketting Belastinghouder voor Schip
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | JIS-F2031-1998 | Type: | Type rolpal |
|---|---|---|---|
| Kettingmaat: | 70-132mm | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer, staalsmeedwerk, |
| Oppervlaktebehandeling: | Zandstralen tot S2.5 + één laag epoxy shopprimer, oppervlaktebehandeling op maat mogelijk. | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. |
| Anderen: | Kan worden aangepast als scheepswerfverzoek | Gewicht401 tot 2900kg;: | 932 tot 4840 kg |
| Nominale grootte:: | 73 - 132 | ||
| Markeren: | JIS F2031 Kettingkabelstopper,Kabelstopper voor scheepsverbindingsapparatuur,Rollerbar-type ketenkabelstopper |
||
Productomschrijving

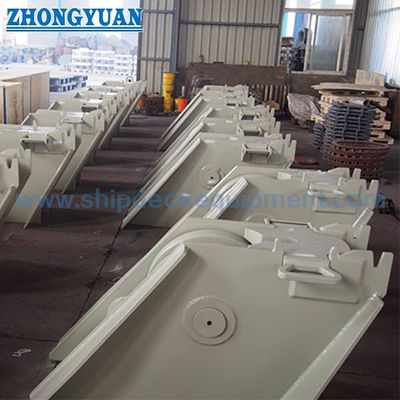

Roller Type Kettingstopper voor 70–132 mm ankerketting | JIS F2031 Ankerketting Belastingvastzetting voor Schepen
Productoverzicht

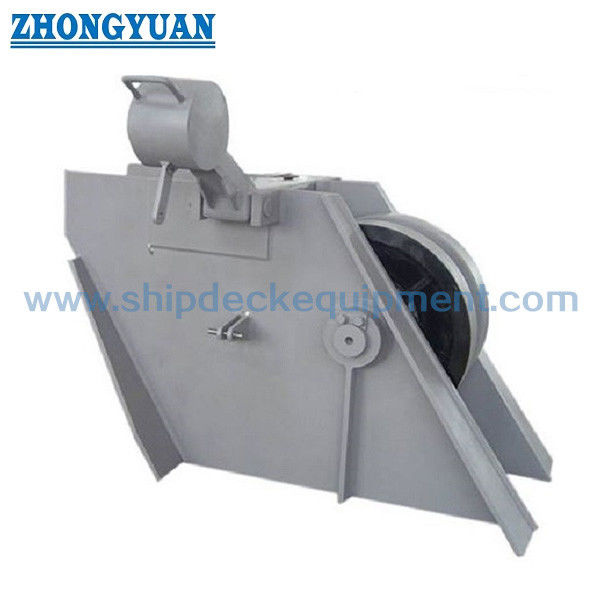

De roller type kettingstopper is een cruciaal veiligheidsonderdeel in ankersystemen, gebruikt om de ankerketting vast te zetten en de belasting van de ankerlier naar de scheepsconstructie over te brengen.
Ontworpen in overeenstemming met JIS F2031-1998, beschikt het over een rol- en palmechanisme voor betrouwbare kettingvergrendeling onder belasting.
Het ontwerp houdt rekening met de kettingloodhoek van de ankerkluis naar de ankerlier, wat zorgt voor soepele ingrijping en verminderde impactbelasting.
Snelle specificaties
- Kettingmaat: 70–132 mm → Definieert compatibiliteit met ankerketting
- Standaard: JIS F2031-1998 → Naleving van maritiem ontwerp
- Functie: Belastingvastzetting → Brengt belasting over van de ankerlier
- Zijplaat: Versterkt → Verbetert structurele sterkte
- Pal: Gesmeed staal → Hoge hardheid en slijtvastheid
- Lager: Koperen bus → Verbetert duurzaamheid
- Rolas: Gesmeerd → Vermindert slijtage
- Bediening: Contragewicht / Hydraulische cilinder → Maakt openen en sluiten van zware pal mogelijk
- Materiaal: Hoogsterkte staal → Zware prestaties
- Optioneel: Kettinghaak → Extra bevestigingsfunctie
Belangrijkste technische parameters
| NR. | Diameter van toepasbare ankerketting | Zijframe van lichaam | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| NR. | Roller | Palas | Rolleras | Bus | Ring | Poot van las | Referentie | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Berekende massa (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Selectiegids
Stap 1 – Selecteer kettingmaat → 70–132 mm op basis van ankerketting
Stap 2 – Bevestig belastingsvereiste → Moet overeenkomen met ankerbelasting
Stap 3 – Bevestig kettinghoek (in/uit) → Zorg voor uitlijning met ankerkluis en ankerlier
Stap 4 – Bevestig hoogte en lengte → Pas op dekindeling en installatieruimte
Stap 5 – Optionele hydraulische cilinder → Voor zware bediening en veiligheid
Stap 6 – Optionele kettinghaak → Extra bevestigingsvereiste
Structuur & Componenten
Versterkt zijframe | Rol | Gesmede pal | Gesmeerde as | Koperen buslager | Contragewicht | Hydraulische cilinder (optioneel)
Aangepaste attributen
- Kettingmaat: 70–132 mm → Compatibiliteit
- Belastingsfunctie: Anker vastzetten → Veiligheid
- Zijplaat: Versterkt → Sterkte
- Pal: Gesmeed → Slijtvastheid
- Lager: Koperen bus → Duurzaamheid
- Bediening: Contragewicht / Hydraulisch → Eenvoudige bediening
- Materiaal: Hoogsterkte staal → Zwaar gebruik
- Optioneel: Kettinghaak → Extra vergrendeling
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Inlichtingen gids
Geef kettingmaat, kettingloodhoek, dekafmetingen, belastingsvereiste en voorkeursbedieningsmethode (handmatig of hydraulisch).
Hoe het werkt
De ankerketting loopt over de rol en wordt vergrendeld door de pal. Het contragewicht of de hydraulische cilinder helpt bij het openen en sluiten, wat zorgt voor een veilige en efficiënte werking.
Toepassingen
Schip ankersysteem | Zware kettingvastzetting
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat; versterkte structuur, gesmede pal, hydraulisch ondersteunde bediening, geoptimaliseerde kettinguitlijning.
Tekening & Foto's
GA tekening | Installatie lay-out | Productfoto's
Bestelling
MOQ:1 | Levering:60–120 dagen | Maatwerk beschikbaar
Veelgestelde vragen
V1: Hoe wordt de zware pal bediend?
A: Het kan worden bediend met een contragewicht of een hydraulische cilinder voor veiligere en eenvoudigere bediening.
V2: Waarom een gesmede pal gebruiken?
A: Biedt hogere hardheid, slijtvastheid en langere levensduur.
V3: Welke parameters zijn vereist voor selectie?
A: Kettingmaat, kettingloodhoek, dekruimte en belastingsvereiste zijn belangrijke factoren.
V4: Waarom is een kettingstopper vereist in het ankersysteem?
A: Het brengt de ankerbelasting van de ankerlier over naar de scheepsconstructie, waardoor de ankerlier wordt beschermd tegen continue zware belasting.
V5: Wat maakt deze stopper geschikt voor zware toepassingen?
A: Versterkte zijplaten, gesmede pal en koperen buslagers zorgen voor hoge sterkte, slijtvastheid en een lange levensduur.
