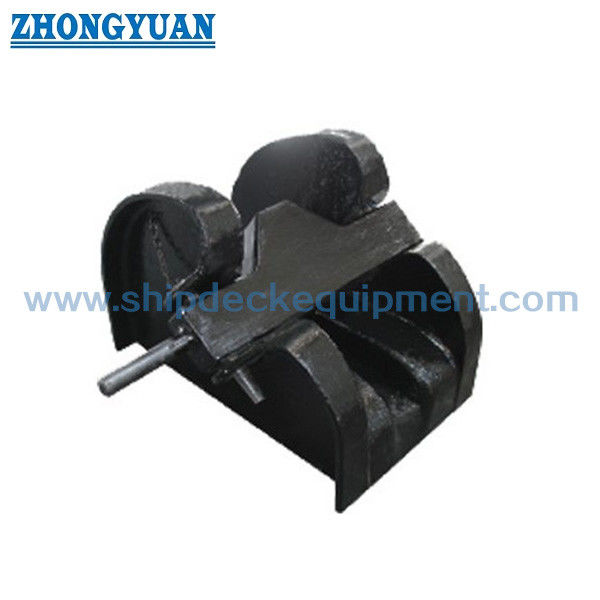

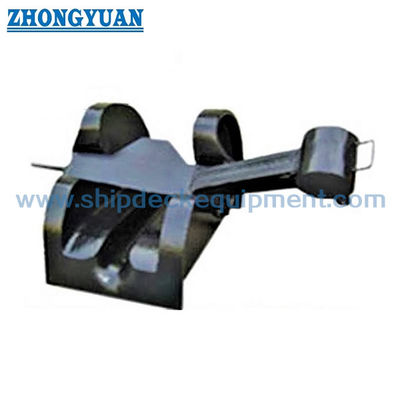

17 ′′36 mm Bar Type Anker Chain Stopper.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | JIS F2023-1976 | Type: | Bartype |
|---|---|---|---|
| Kettingmaat: | 17-36 mm | Materialen: | Gietstaal, Staalsmeedwerk, |
| Oppervlaktebehandeling: | Zandstralen tot S2.5 + één laag epoxy shopprimer, oppervlaktebehandeling op maat mogelijk. | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. |
| Anderen: | Kan worden aangepast als scheepswerfverzoek | Gewicht401 tot 2900kg;: | 17 tot 92 kg |
| Nominale grootte:: | 19 - 36 | ||
| Markeren: | JIS F 2031 Ankerketenstopper |
||
Productomschrijving
17–36 mm Staafankerkettingstopper | JIS F 2023 Marine Ankeruitrusting
Productoverzicht
De JIS F2023 staafankerkettingstopper is een compacte ankerinrichting ontworpen voor kleine kettingmaten.
Het wordt voornamelijk gebruikt op kleine vaartuigen, pontons en drijvende platforms om ankerkettingen vast te zetten en de belasting te delen met de ankerlier.
Vervaardigd uit gietstaal met gecontroleerde giet- en inspectieprocessen, garandeert het betrouwbare prestaties bij het stoppen van de ketting.
Het ontwerp zorgt voor een correcte aangrijping tussen de ketting en de stopper, waardoor een effectieve en veilige kettingvergrendeling wordt bereikt.
Snelle specificaties
- Kettingmaat: 17–36 mm → Definieert compatibiliteit met ankerkettingen voor kleine vaartuigen
- Standaard: JIS F2023-1976 → Maritieme nalevingsstandaard
- Type: Staaf type → Compact ontwerp zonder rol
- Functie: Ketting stoppen → Deelt belasting met ankerlier
- Installatie: Gelast / Gebout → Flexibele dekinstallatie
- Materiaal: Gietstaal / Gesmede onderdelen → Sterkte en duurzaamheid
- Inspectie: MT + UT → Garandeert giet- en laswerkkwaliteit
- Oppervlak: Sa2.5 + Primer → Corrosiebescherming
- Toepassing: Kleine vaartuigen → Kosteneffectieve ankeroplossing
Belangrijkste technische parameters
| Nummer | 19 | 22 | 25 | 28 | 32 | 36 |
| Diameter van toepasbare ankerketting | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Gewicht (kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Selectiegids
Stap 1 – Selecteer kettingmaat → 17–36 mm op basis van de ankerketting
Stap 2 – Bevestig vaartuigtype → Klein schip, ponton of drijvend platform
Stap 3 – Bevestig installatiemethode → Gelaste of geboute basis
Stap 4 – Bevestig kettinghoek → Optionele basis om de doorvoerbuis en de uitlijning van de ankerlier aan te passen
Stap 5 – Bevestig kwaliteitseis → MT-inspectie + UT voor lasdelen
Stap 6 – Bevestig oppervlaktebehandeling → Werkprimer of aangepaste coating
Structuur & Componenten
Gietijzeren body | Staaf type vergrendelingsmechanisme | Gesmede stopper | Versterkte basis | Optionele montagebasis
Aangepaste attributen
- Kettingmaat: 17–36 mm → Compatibiliteit met kleine vaartuigen
- Functie: Ketting stoppen → Belasting delen met ankerlier
- Stopper: Gesmeed → Garandeert slijtvastheid en sterkte
- Basis: Gelast / Gebout → Flexibele installatie
- Uitlijning: Verstelbare basis → Past zich aan de kettinghoek aan
- Inspectie: MT + UT → Kwaliteitsborging
- Oppervlak: Gecoat → Corrosiebescherming
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Informatieaanvraag
Geef kettingmaat, vaartuigtype, installatiemethode, kettinghoekconditie en coatingvereiste op.
Hoe het werkt
De ankerketting wordt vergrendeld door het staaf- en stopper mechanisme. De stopper houdt de ketting vast en draagt een deel van de belasting van de ankerlier over, wat zorgt voor veilig ankeren.
Toepassingen
Kleine vaartuigen | Pontons | Drijvende platforms | Lichte ankersystemen
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate; kosteneffectief ontwerp, betrouwbare kettingvergrendeling, gecontroleerde gietkwaliteit, aanpasbare installatie.
Tekeningen & Foto's
GA-tekening | Productfoto's
Bestelling
MOQ: 1 Eenheid | Levertijd: 30–60 Dagen | Maatwerk beschikbaar
Veelgestelde vragen
V1: Wat is het verschil tussen een staaf type en een rol type kettingstopper?
A: Het staaf type is eenvoudiger en geschikt voor kleine kettingen, terwijl het rol type wordt gebruikt voor grotere kettingen met een soepelere werking.
V2: Hoe zorg je voor een correcte kettingaangrijping?
A: Het ontwerp zorgt voor een passende aansluiting tussen de ketting en de stopper, en de juiste uitlijning moet tijdens de installatie worden bevestigd.
V3: Kan de installatie worden aangepast aan de kettinghoek?
A: Ja, er kan een optionele basis worden toegevoegd om de doorvoerbuis en de kettingloophoek van de ankerlier aan te passen.
