5-30kN Marine Pilot Ladder Winch ISO 7364 Pneumatische Gesplitste Trommel Aangedreven
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Standaard:: | ISO 7364:2016 | Type:: | Pneumatische gespleten trommel; |
|---|---|---|---|
| Fabrieksonderzoek:: | Verslag op de test van het voertuig met de volgende eigenschappen: | Werkbelasting:: | 10KN, 16KN, 20KN |
| Versnelling ((m/min):: | 9-15m/min | Staalkabel: | 6*37-13.0-170-1; |
| Materiaal:: | Milde staal. | Controle:: | Lokale controle |
| Classificatiecertificaten:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, enz. | ||
| Markeren: | ISO 7364 proefladderkruk,de gespleten kruk van de trommel proefladder,pneumatische motor gedreven proefladderkruk |
||
Productomschrijving

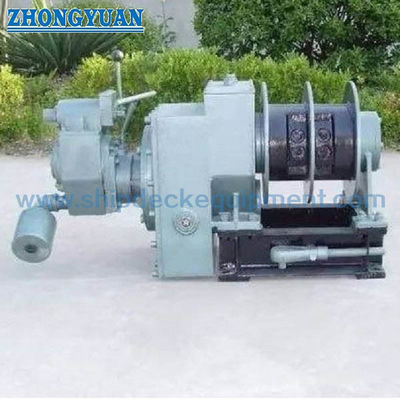

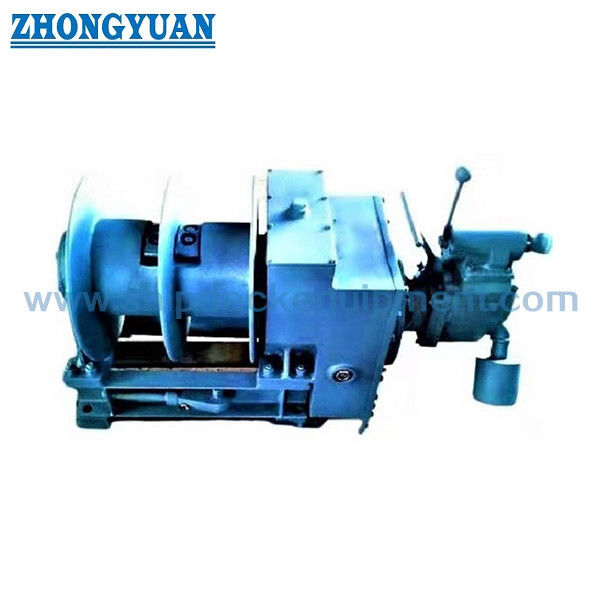

5-30kN Marine Pilot Ladder Lier ISO 7364 Pneumatische Gespleten Trommel Aangedreven
Productoverzicht
De ISO 7364 pneumatische gespleten trommel pilot ladder lier is ontworpen voor het veilig laten zakken en hijsen van aluminium pilot ladders.
Het maakt gebruik van een explosieveilige pneumatische motor en is geschikt voor gevaarlijke maritieme omgevingen.
Het systeem omvat handmatige back-upbediening en voldoet aan ISO 7364:2016.
Snelle Specificaties
• Standaard: ISO 7364:2016
• Werkbelasting (Trommellast): 5-30 kN
• Houdbelasting: 15-90 kN
• Trommeltype: Gespleten trommel
• Hijssnelheid: 9-15 m/min
• Staalkabeldiameter: 11-16 mm (afhankelijk van belasting)
• Aandrijftype: Pneumatische motor
• Bediening: Lokale bediening
• Materiaal: Zacht staal
Belangrijkste Technische Parameters
| Nominaal maat |
Trommel belasting(a) |
Houdbelasting (a) kN |
Lier testprocedure | Staalkabeldiameter echt geselecteerd (d) mm |
|||||
| Minimale staalkabelsterkte(a) (5x houdbelasting) KN |
Staalkabeldiameter (b,c) mm |
Enkele trommel |
Gespleten trommel of dubbele trommel |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| OPMERKING Kies de werkelijke staalkabeldiameter van de lieren volgens het volgende geval dat de breeksterkte van de staalkabel niet minder dan vijf keer de werkelijke houdbelasting van de accommodatielier lieren mag zijn. a Voor lieren die met twee kabels werken, zijn de vermelde waarden de som van de krachten op elke kabel. b In kolom 4, gebaseerd op een veiligheidsfactor van vijf voor de houdbelasting, moeten alle waarden worden geselecteerd bij de lier test. C De kabeldiameter gegeven in kolom 4 wordt alleen gebruikt voor de statische belastingsproef van lieren met één kabel dienovereenkomstig. d De kabeldiameter tussen haakjes betekent dat deze waarden zijn opgenomen in nationale standaard specificaties. |
|||||||||
| NAAM | EENHEID | SPECIFICATIE | |||||||
| Luchtmotor | Type | / | SMF-5.5P-900S | ||||||
| Vermogen | Kw | 4 | |||||||
| Nominaal toerental | rpm | 900 | |||||||
| Werkdruk | Mpa | 0.59 | |||||||
| Luchtverbruik | m3/min | 6 | |||||||
| Bedrijfsduurfactor | min | 30 | |||||||
| Totale efficiëntie | / | 0.858 | |||||||
| Handmatige overbrengingsverhouding | / | 30.73 | |||||||
| Lucht overbrengingsverhouding | / | 75.43 | |||||||
| Staalkabelmaat | / | 6*37-13-170-1 | |||||||
| Kabelcapaciteit | m | 50 | |||||||
| Wikkelingslagen op trommel | / | 3 | |||||||
| Hijssnelheid | m/min | 10 | |||||||
| Ondersteuningsbelasting | KN | 48 | |||||||
| Trommellast | KN | 16 | |||||||
Lier selectiegids
Stap 1 - Selecteer Trommellast: 5-30 kN
Stap 2 - Pas Houdbelasting aan: 15-90 kN
Stap 3 - Selecteer Kabeldiameter op basis van belasting
Stap 4 - Bevestig pneumatisch aandrijfsysteem
Stap 5 - Installatie: dek gemonteerd
Structuur & Componenten
Structuur & Componenten: Pneumatische motor | Tandwieloverbrenging | Gespleten trommel | Staalkabelsysteem | Remsysteem | Handmatige aandrijving | Regelklep | Basisframe
Toepassingen
Toepassingen: Pilot ladder handling | Offshore schepen | Olie- en gasplatforms | Gevaarlijke omgevingen
Certificeringen & Voordelen
Certificeringen: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Voordelen: Explosieveilige pneumatische aandrijving | Volledige belastingsbereik selectie | Gespleten trommel ontwerp | Handmatige back-up | Betrouwbare werking
Tekeningen & Foto's
• Algemene opstellings tekening
• Structuur tekening
• Installatie lay-out
• Productfoto's
Bestelinformatie
• MOQ: 1 Eenheid
• Levering: Op projectbasis
• Betaling: T/T, L/C
FAQ
V1: Waarom pneumatische aandrijving?
A: Geschikt voor gevaarlijke gebieden.
V2: Bereik?
A: 5-30 kN volledige serie.
