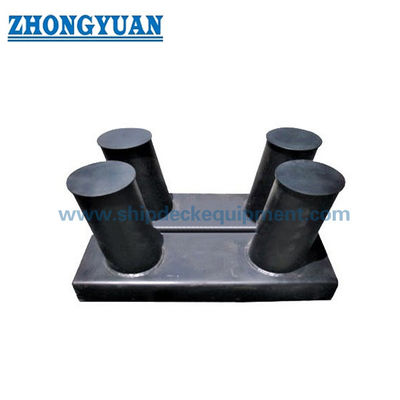

125×250 mm hellend dubbelboord bollard. CB/T 169-2011 Type B dubbelbasis.
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
| Document: | Marine Inclined Bollard GB ...65.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 169-2011 | Nominale diameter: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| Materiaal: | Vloeistaal; Roestvrij staal | Gewicht: | 32,7 - 162,7kg |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Markeren: | GB 556 verpakken en verzendentype mariene meerpaal,verpakken en verzendentype van GB 556 meertrosmeerpaal,de mariene meerpaal van BV |
||
Productomschrijving
125–250 mm Schuine Dubbele Stijlen Meerboei | CB/T 169-2011 Type B Dubbele Basis
Productoverzicht
De CB/T 169-2011 Type B schuine dubbele stijlen meerboei is ontworpen voor middelzware tot zware scheepsaanmeer toepassingen.
De schuine dubbele stijlen structuur verhoogt de wrijving en voorkomt dat het touw wegglijdt of per ongeluk losraakt tijdens scheepsbewegingen.
Het wordt veel gebruikt op vrachtschepen, pontons en havenwerkersschepen die stabiele en hoogbelaste aanmeerprestaties vereisen.
Snelle Specificaties
- Nominale Diameter: 125–250 mm → Bepaalt touwcompatibiliteit
- Type: Type B (dubbele basisplaat) → Verbeterde lastverdeling en structurele stabiliteit
- SWL Bereik: 19,5–59 kN → Referentie voor laadvermogen
- Structuur: Schuine dubbele stijlen → Antislip touwvastzetting
- Materiaal: C-Mn Staal / Roestvrij Staal → Sterkte & corrosiebestendigheid
- Oppervlak: Sa2.5 + epoxy coating → Mariene corrosiebescherming
- Installatie: Gelaste basis → Sterke lastoverdracht naar dek
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Belangrijkste Technische Parameters (CB/T 169-2011 Type B)
| Nominale Dia. | SWL kN | Stalen Touw 6x24 | Stalen Touw 6x37(b) | Natuurlijk | Synthetisch Touw Diameter | D | D1 | H | L1 | L2 | t | Basis L | B | h | h1 | t1 | k | Gewicht kg |
| 125 | 19,5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32,7 |
| 160 | 24,5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50,4 |
| 200 | 39,0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86,3 |
| 250 | 59,0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162,7 |
Logica van Technisch Ontwerp
Lastoverdrachtspad: Touw → Meerboei Stijlen → Basisplaat → Dekstructuur.
Schuine stijlen verhogen de wrijving en verminderen het wegglijden van het touw onder dynamische scheepsbewegingen.
Dubbele basisplaat verbetert de lastverdeling en structurele stabiliteit.
Waarom Schuine Meerboei Ontwerp?
Voorkomt wegglijden van touw → Hogere aanmeerveiligheid
Verbetert houdkracht → Betere stabiliteit onder scheepsbewegingen
Vermindert onbedoelde loslating → Veiliger gebruik
Geschikt voor dynamische omstandigheden → Vrachtschepen en pontons
Structuur
Schuine Dubbele Stijlen | Dubbele Basisplaat | Verstevigingsplaten | Gelaste Structuur
Aangepaste Attributen
- Schuine stijlen → Antislip prestaties
- Dubbele basisplaat → Hogere structurele stabiliteit
- Gelaste fabricage → Betrouwbare lastoverdracht
- Glad oppervlak → Beschermt touw
- Optioneel roestvrij staal → Corrosiebestendigheid
Selectiegids
Stap 1 – Selecteer diameter → Gebaseerd op touwmaat
Stap 2 – Bevestig touwtype → Staaldraad / vezel
Stap 3 – Bevestig belasting → Gebaseerd op SWL
Stap 4 – Selecteer Type → Type B voor zware toepassingen
Stap 5 – Bevestig certificeringseis
Niet zeker van het juiste model? Neem contact met ons op — wij adviseren de juiste oplossing op basis van uw touw en werkomstandigheden.
Inquiry Gids
Geef touwdiameter, touwtype, scheepstype, installatiepositie en certificeringseis op.
Hoe Het Werkt
Touw wikkelt zich om schuine stijlen → wrijving neemt toe → last wordt overgedragen naar basis → zorgt voor veilige aanmeien zonder wegglijden.
Toepassingen
Vrachtschepen | Pontons | Havenwerkersschepen | Dekaanmeien
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Tekening & Foto's

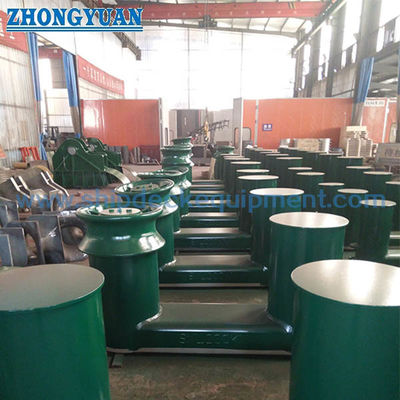

Algemene opstellings tekening en productfoto's
Bestelling
Specificeer: Type (Type B) | Maat | Materiaal | Coating | Certificering
FAQ
V1: Wat is een Type B meerboei?
A: Type B is de hogere capaciteitsconfiguratie binnen CB/T 169, met een dubbele basisplaatstructuur voor verbeterde lastverdeling en structurele stabiliteit.
V2: Waarom schuin ontwerp?
A: Voorkomt wegglijden van touw tijdens scheepsbewegingen.
V3: Hoe selecteer je de maat?
A: Gebaseerd op touwdiameter en vereiste SWL.
