CITIZENS BAND 3145 Water smeert Hogere Leidraad die Marine Hydraulic Steering dragen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C, Enz. |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Materiaal: | C-Mn-staal gieten, zacht staal, C-Mn-staal smeden | Norm: | CB*3145 |
|---|---|---|---|
| Inspectie: | BDE (Ultrasone test en magnetisch onderzoek door gekwalificeerde operators), Dimension Check | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Markeren: | CITIZENS BAND 3145 hoger leidraadlager,CITIZENS BAND 3145 hogere leidraadlagers,OEM CITIZENS BAND 3145 Marine Hydraulic Steering |
||
Productomschrijving

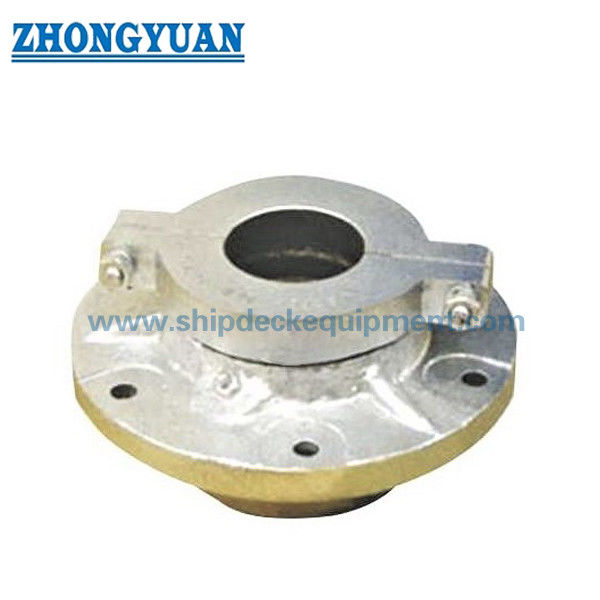

CITIZENS BAND 3145 Water smeert Hoger Leidraadlager
Beschrijving
CITIZENS BAND 3145 water smeert hoger leidraadlager is een apparaat vast aan de schil om de leidraad te steunen. Het hogere die leidraadlager is het lager wordt gebruikt om de leidraadvoorraad in het apparaat van de schipleidraad te steunen, dat kan ervoor zorgen dat de leidraadvoorraad niet in het water, ook hulp de leidraadvoorraad valt om de rol van smering te draaien en te spelen. Het hogere die leidraadlager bij het leidraadhoofd wordt gevestigd om wordt het gewicht de leidraad en radiale en askrachten te weerstaan het onderworpen aan.
Hoofd Technische Specificatie
- Materiaal; Gietend c-Mn Staal, vloeistaal, Koper, Brons
- Norm: CB*3145
- Inspectie: NDE (Ultrasone test en magnetisch onderzoek door gekwalificeerde exploitanten), Afmetingscontrole
- Classificatiecertificaten: CCS, NK, BV, ABS, dnv-GL, LR, Kr, IRS, RS, RINA, Enz.
Hoofd Technische Parameters:
| Leidraadvoorraad Dia. | d1 | d2 | D1 | D2 | D | H1 | H | t1 | t | Het dragen GB301-64 | Bevestigende bouten n x d0 |
Gewicht (kg) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | M10 | 2.6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | M10 | 4.8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | l4 | 16 | 8212 | 6 | Ml2 | 6.1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | M12 | 9.1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | M12 | 13.2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | M16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | Ml6 | 26.4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | M16 | 32.3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | Ml6 | 40.4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | M20 | 55.8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | M20 | 66.2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | M20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | M24 | 125.4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | M24 | 154 |
De tekening van CITIZENS BAND 3145 Water smeert Hogere Leidraad die Marine Hydraulic Steering dragen
