CITIZENS BAND 3146 Water smeert Lagere Leidraad die Marine Hydraulic Steering dragen
Productdetails:
Plaats van herkomst: | China |
Merknaam: | Zhongyuan |
Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | As per quotation |
Verpakking Details: | Pallet of aangepast |
Levertijd: | Vanaf aanbieding |
Betalingscondities: | TT, L/C, Enz. |
Levering vermogen: | Stel cliëntenbehoeften tevreden |
Gedetailleerde informatie |
|||
Materiaal: | C-Mn-staal gieten, zacht staal, C-Mn-staal smeden | Norm: | CB*3146 |
---|---|---|---|
TYPE: | A geen waterdicht, B waterdicht | Toepasselijke diameter roervoorraad:: | ø 60-200 mm (A-type), ø 60-320 mm (B-type) |
Inspectie: | BDE (Ultrasone test en magnetisch onderzoek door gekwalificeerde operators), Dimension Check | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
Hoog licht: | CITIZENS BAND 3146 lager leidraadlager,CCS-CITIZENS BAND 3146 lager leidraadlager,CITIZENS BAND 3146 Lagere de Leidraaddrager van CCS |
Productomschrijving

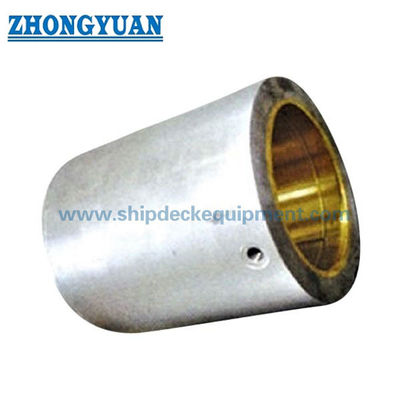

CITIZENS BAND 3146 Water smeert Lager Leidraadlager
Beschrijving
CB3146 het water smeerde lager leidraadlager is een apparaat vast aan de schil om de leidraad te steunen. Het lagere leidraadlager, dat wordt geplaatst op het punt waar de leidraadvoorraad de buitenplaat van de schil doordringt, draagt over het algemeen slechts radiale kracht.
Hoofd Technische Specificatie
- Materiaal; Gietend c-Mn Staal, Gietend Ijzer, vloeistaal, Koper, Brons
- Norm: CB*3146
- Type: Waterdicht niets, waterdichte B
- De toepasselijke Diameter van de Leidraadvoorraad: ø 60200mm (a-type), ø 60320mm (B)
- Inspectie: NDE (Ultrasone test en magnetisch onderzoek door gekwalificeerde exploitanten), Afmetingscontrole
- Classificatiecertificaten: CCS, NK, BV, ABS, dnv-GL, LR, Kr, IRS, RS, RINA, Enz.
Hoofd Technische Parameters:
Type A
Leidraadvoorraad Dia. | d1 | d2 | D | H | t1 | t | Bevestigende bouten n x d0 |
Gewicht (kg) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10.1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95.4 |
Tekening van Lager Leidraad Dragend Type A
Type B
Leidraadvoorraad Dia. | d1 | d2 | D | H | h | t1 | T2 | Bevestigende bouten n x d0 |
Gewicht (kg) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300.5 |
Tekening van Lager Leidraad Dragend Type B
