5 ‰ 100 t SWL Gegooid Staal T-Hoofd Mooring Bollard
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Capaciteit van de paal: | 5 tot 100 ton | Nominaal Gewicht: | 70 tot 1670 kg |
|---|---|---|---|
| Materiaal: | gietstaal, gietijzer | Oppervlaktebehandeling: | zandblasing tot S2.5 + één laag epoxy-primar, gepolijst roestvrij staal, aangepaste oppervlaktebehan |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, enz. | ||
| Markeren: | Verankering van gietstaal bollard,Stalen bollard met een vierkantsbasis |
||
Productomschrijving
5–100 t SWL Gietijzeren T-kop Aanlegboei | Voor Havens, Kades & Steigers
Productoverzicht
T-kop boeien zijn zware aanlegvoorzieningen, ontworpen voor havens, dokken en terminals om schepen veilig vast te leggen.
Vervaardigd uit gietstaal of nodulair gietijzer, is de structuur geverifieerd door eindige-elementenanalyse (FEA) om betrouwbare draagvermogenprestaties te garanderen.
Het T-kop ontwerp maakt meerrichtingsaanleg en efficiënte lastverdeling mogelijk, waardoor het geschikt is voor diverse scheepsgroottes.
Ontworpen voor langdurige maritieme omgevingen met duurzame corrosiebescherming en stabiele structurele prestaties.
Snelle Specificaties
Capaciteit: 5–100 T → Definieert maximale aanlegbelastingscapaciteit
Materiaal: Gietstaal / Nodulair gietijzer → Kosteneffectieve vs. slijtvaste optie
Ontwerp: T-kop → Meerrichtings touwbehandeling
Bevestiging: Ankerbouten (HDG) → Zorgt voor veilige installatie
Verificatie: FEA → Bevestigt structurele sterkte
Gewicht: 70–1670 kg → Geeft de structuurgrootte aan
Oppervlak: Sa2.5 + Primer → Corrosiebescherming
Toepassing: Haven & Dok → Zwaar aanleggebruik
Belangrijkste Technische Parameters
| Type | D | H | T | L | B | h1 | h2 | h3 | Gewicht (kg) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
Selectiegids
Stap 1 – Capaciteit selecteren → 5–100T op basis van scheepsgrootte en aanlegkracht
Stap 2 – Materiaal bevestigen → Gietstaal (economisch) of nodulair gietijzer (slijtvast)
Stap 3 – Aanlegindeling bevestigen → Aantal en richting van de touwen
Stap 4 – Fundering bevestigen → Ankerboutbevestiging met HDG bouten
Stap 5 – Oppervlaktebehandeling bevestigen → Primer of aangepaste coating
Stap 6 – Norm en certificering bevestigen → Inspectie door derden
Structuur & Componenten
T-kop lichaam | Versterkte basis | Ankerboutgaten | Gietstructuur
Aangepaste Attributen
Capaciteit: 5–100T → Aanlegsterkte capaciteit
Materiaal: Gietstaal / nodulair gietijzer → Sterkte vs. duurzaamheid
Ontwerp: T-kop → Meerrichtings lastafhandeling
Bevestiging: Bouten → Stabiele installatie
Bouten: Thermisch verzinkt → Corrosiebestendigheid
Verificatie: FEA → Verzekering van structurele veiligheid
Gieten: Houten mal → Gecontroleerde gietkwaliteit
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Inlichtingen Gids
Geef de vereiste capaciteit (T), scheepstype, aanlegconfiguratie, installatieconditie en coatingvereiste op.
Hoe het werkt
Aanlegtouwen worden om de T-kop gewikkeld, waardoor de lasten gelijkmatig worden verdeeld en de krachten via de basis en ankerbouten naar de fundering worden overgebracht.
Toepassingen
Havens | Dokken | Terminals | Offshore aanlegplaatsen
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat; FEA geverifieerde sterkte, meerrichtings aanlegmogelijkheid, duurzame gietstructuur, kosteneffectieve oplossing.
Tekening & Foto's

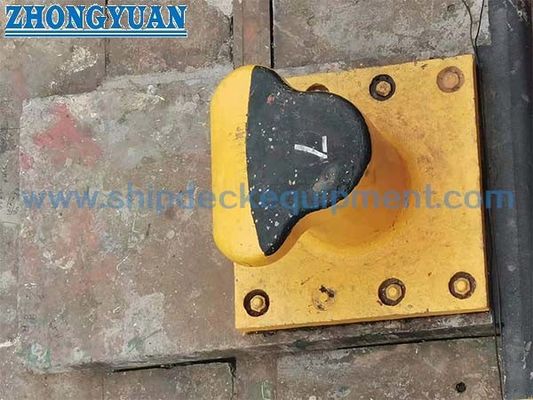

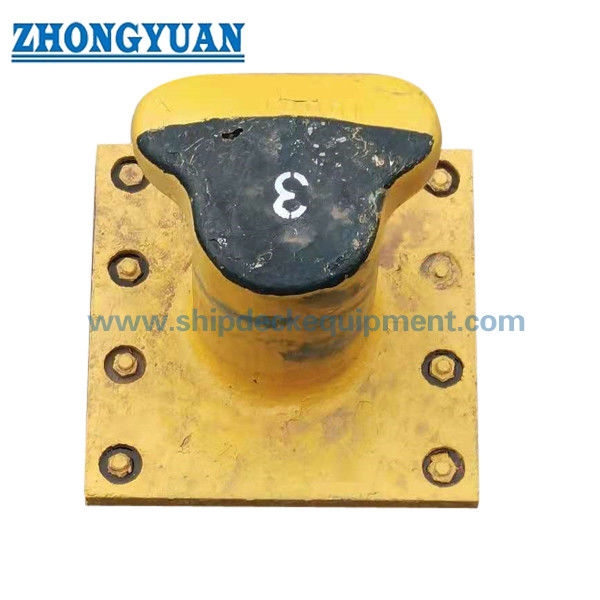

Algemene opstellings tekening | Productfoto's
Bestelling
MOQ: 1 Eenheid | Levertijd: 50-80 Dagen | Maatwerk Beschikbaar
Veelgestelde Vragen
V1: Hoe kies ik de capaciteit?
A: Gebaseerd op de scheepsgrootte en de maximale vereiste aanlegbelasting.
V2: Wat is het verschil tussen gietstaal en nodulair gietijzer?
A: Gietstaal is economischer, terwijl nodulair gietijzer een betere slijtvastheid en een langere levensduur biedt.
V3: Hoe wordt de structurele sterkte gegarandeerd?
A: Geverifieerd door eindige-elementenanalyse en een gecontroleerd gietproces.
