150–450 mm Gesloten Type Twee-Roller Scheepsboeglood | JIS F 2014-1987 Type BF/BS voor Scheepafmering

150×450 mm gesloten type twee-rollen scheepsrand fairlead. JIS F 2014-1987 Type BF/BS voor scheepsverbinding

Productoverzicht

JIS F 2014 Formulier BF BS gesloten type scheepsspoort met twee rollen is ontworpen om de richting van de liglijnen aan de zijkanten van het schip en de ligplaatsen op het dek te wijzigen en te leiden.Het gesloten frame helpt het touwpad te regelen en het risico op touwspringen tijdens het aanmeren te verminderen, terwijl de twee rollen een soepele touwleiding bieden en helpen slijtage van draadtouwen, manila-touwen en nylontouwen te verminderen.

Deze pagina is gericht op de gesloten tweerollerconfiguratie.Het verschilt van open type fairleads en drie-roller gesloten type fairleads omdat de structuur compacter is en het touwpad beter gecontroleerd isHet product kan worden geleverd volgens JIS F 2014-1987, met rolldia­meters van 150 mm tot 450 mm en op maat gemaakte materiaal- of oppervlaktebehandelingsopties volgens de projectvereisten.

Snelle specificaties

• Technische norm: JIS F 2014-1987 → gebruikt als productie- en dimensionale referentie voor deze Japanse standaard scheepsleiding.
• Type: BF & BS gesloten type → gesloten raamontwerp voor gecontroleerde aanlegtouwgeleiding.
• Roldiameter: 150×450 mm → geselecteerd op basis van touwgrootte, touwroute en aanleg van het schip.
• Rollerhoeveelheid: 2 rollers → geschikt voor de richtingverandering en begeleiding van compacte gesloten touwtjes.
• Rollergewichtsbereik: 21,2 ̇ 230 kg → referentiegewichtsbereik voor deze serie.
• Toepasselijke touwen: draadtouw, manilatouw en nylontouw → geselecteerd volgens de vaartuigverbindingspraktijk en de touwspecificatie.
• Materialen: zacht staal, C-Mn staal, roestvrij staal, gietijzer of knoopvormig gietijzer → geselecteerd op basis van sterkte, corrosie en projectvereisten.
• Oppervlaktebehandeling: zandblasing tot Sa2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst of op maat gemaakt → geselecteerd volgens de eisen inzake bescherming tegen corrosie in zee.
• Aanpassing: beschikbaar → materiaal, coating en project-specifieke details kunnen worden bevestigd volgens tekeningen en klassenvereisten.

Belangrijkste technische parameters

In de onderstaande tabel worden de dimensiegegevens gebruikt die zijn verstrekt voor het JIS-formulier F 2014 BF BS gesloten type tweewallige scheepsleiding.

Nominale dag.	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Gesloten type gietijzeren rollen fairlead - belangrijkste website afmetingen

Vervaardiging van ruiten van gesloten type met staalplaten - Hoofddimensies van de website

Selectiegids

Stap 1: Bevestig het type fairlead = BF & BS gesloten type → kies dit product wanneer het aanlegtouw een gecontroleerd gesloten touwpad nodig heeft in plaats van een open rolgeleider.

Stap 2: Bevestig de roldiameter = 150×450 mm → de nominale diameter overeenstemt met de touwgrootte, de touwbuigroute en de aanleg aan de scheepszijde.

Stap 3: Bevestig het aantal rollen = 2 rollen → geschikt voor compacte richtingswisseling en touwgeleiding wanneer een drie-roller-opstelling niet vereist is.

Stap 4: Bevestig touwtype = draadtouw, manilatouw of nylontouw → verschillende touwmaterialen kunnen verschillende oppervlakteafwerking en rollercontactkwaliteit vereisen.

Stap 5: Bevestig materiaal = zacht staal, C-Mn staal, roestvrij staal, gietijzer of knoopvormig gietijzer → kies volgens de projectspecificaties, corrosieomgeving en klassevereisten.

Stap 6: Bevestiging van de coating = Sa2.5 + epoxyprimar, gegalvaniseerd, gepolijst of op maat gemaakt → selectie van de oppervlaktebehandeling volgens het lakingssysteem van de scheepswerf en de blootstellingsomstandigheden in zee.

Stap 7: Bevestiging van de certificeringseisen = projectklassecertificaat of fabrikantstestcertificaat → adviseren van de vereiste classificatiemaatschappij vóór offerte en productie.

Structuur

Gesloten frame. Twee gidsrollers. Rollaschacht. Zijdelingse steunstructuur.

Ontwerp en kwaliteitsvoordelen

• De gesloten structuur zorgt ervoor dat het aanlegtouw tijdens het gebruik binnen het geleidingspad blijft.
• De tweerollerconfiguratie zorgt voor een soepele verandering van touwrichting met een compacte indeling.
• De gladde contactoppervlakken van de rol en het frame helpen de touw slijtage tijdens het aanmeren te verminderen.
• Materialenopties ondersteunen verschillende projectvereisten, waaronder zacht staal, C-Mn-staal, roestvrij staal, gietstaal en knoopvormig gietijzer.
• Opties voor oppervlaktebehandeling kunnen worden afgestemd op de coatingvereisten van scheepswerven en de eisen inzake bescherming tegen corrosie op zee.
• De productie kan worden geregeld volgens JIS F 2014-1987 en de eisen van de tekening van het project.

Aanpassingsattributen

• Technische norm: JIS F 2014-1987 → bevestigt de productie- en dimensionale referentienorm.
• Producttype: BF & BS gesloten type → identificeert de gesloten raamconfiguratie voor gecontroleerde touwgeleiding.
• Roldiameter: 150×450 mm → belangrijkste selectieparameter voor het matchen van touwroute en ligplaats.
• Roller Quantity: 2 rollers → definieert de layout van de touwgids en onderscheidt dit model van de drie-roller-typen.
• Materiaal: zacht staal / C-Mn-staal / roestvrij staal / gietijzer / knoopvormig gietijzer → geselecteerd op basis van de specificaties van het project en de eisen inzake corrosie.
• Oppervlaktebehandeling: Sa2,5 + epoxy-primar / gegalvaniseerd / gepolijst / op maat gemaakt → geselecteerd op basis van het mariene milieu en het coatingsysteem.
• Toepasselijk touw: Draadtouw / Manila touw / nylon touw → bevestigt de compatibiliteit van touw vóór offerte.
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate → bevestig het vereiste certificaat vóór bestelling.

Onderzoeksgids

• Verplichte nominale diameter of roldiameter, zoals 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm of 450 mm.
• Vereiste typebevestiging: JIS F 2014, formulier BF BS gesloten type, 2 rollen.
• Soort touw en maat van het touw, zoals draadtouw, Manila-touw of nylontouw.
• Materiaalbehoefte, zoals zacht staal, C-Mn staal, roestvrij staal, gietstaal of knoopvormig gietijzer.
• Verplichting tot oppervlaktebehandeling, zoals Sa2,5 + epoxy-primar, gegalvaniseerde of gepolijste afwerking.
• Vereist classificatiecertificaat of testcertificaat van de fabrikant.
• Installatie tekening, dekopstelling of bestaande fairlead vervangingsdimensies indien beschikbaar.
• Bestelhoeveelheid, leverhaven en vereiste levertijd.

Hoe het werkt.

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, lier, kapstok of aanlegpunt aan de oever.

Toepassingen

Ship side mooring area Deck mooring arrangement Mooring touw richting verandering Draad touw begeleiding Manila touw begeleiding Nylon touw begeleiding Vervanging Japan standaard gesloten type fairlead

Certificeringen en voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Het product kan worden geleverd met projectdocumentatie, inspectiedocumenten en certificaten volgens de contractuele en classificatievereisten.De exacte certificatenomvang moet vóór de offerte en de productie worden bevestigd..

Tekening en foto's

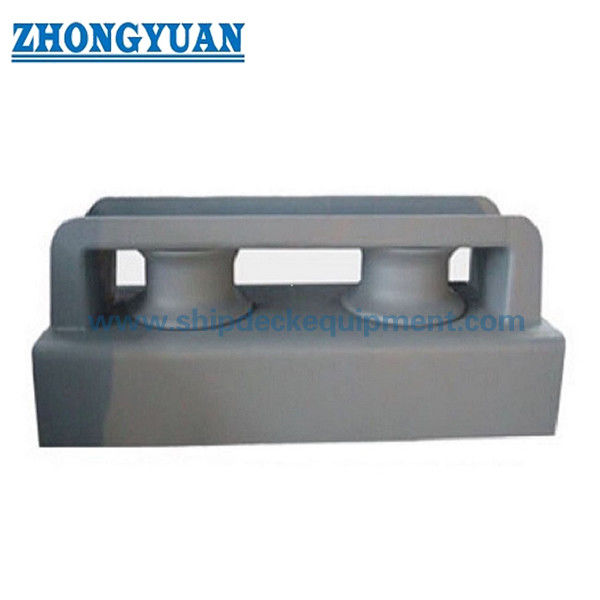

Algemene afbeelding en foto's van het product

Bestellen

• Bevestig de productnaam: JIS F 2014 formulier BF BS gesloten type twee-roller scheepsboord fairlead.
• Bevestig de nominale diameter en de belangrijkste afmetingen aan de hand van de technische parametertabel.
• Bevestig het materiaal, de oppervlaktebehandeling en het certificaateisen vóór de offerte.
• Vermeld het type touw, de maat van het touw en de aanleg van het schip, indien beschikbaar.
• Bevestig de hoeveelheid, de levertermijn, de haven van bestemming en het vereiste leverschema.
• Voor vervangingsprojecten moeten bestaande fairleadfoto's en installatiedimensies worden verstrekt om het risico op mismatch te verminderen.

Veelgestelde vragen

V1: Wat is het belangrijkste verschil tussen gesloten type en open type scheepsleiding?

A1: Fairlead van het gesloten type heeft een frame dat helpt om het touwpad te regelen en de kans op het uitspringen van het touw te verminderen.Open type fairlead is gemakkelijker voor flexibele touw toegang uit verschillende richtingenDeze pagina is bedoeld voor de gesloten tweerollerconfiguratie.

Vraag 2: Kan deze fairlead gebruikt worden voor draadtouw, manila touw en nylon touw?

A2: Ja. In de bijgeleverde productbeschrijving staat dat deze fairlead draadtouwen, manila-touwen en nylontouwen kan dragen.eisen inzake de lijnroute en het oppervlak.

V3: Welke roldiameter moet worden gekozen?

A3: De beschikbare roldiameter is 150×450 mm. De keuze dient te worden gebaseerd op de aanleg van het vaartuig, het type touw, de maat van het touw en de installatieruimte.de bestaande afmetingen van de fairlead moeten worden gecontroleerd tegen de tabel.

Q4: Kan het materiaal en de oppervlaktebehandeling worden aangepast?

A4: Ja. Materiaalopties omvatten zacht staal, C-Mn staal, roestvrij staal, gietijzer en knoopvormig gietijzer.gepolijst of op maat gemaakt volgens de eisen van het project.

V5: Welk certificaat moet worden aangevraagd voor een offerte?

A5: Gelieve te bevestigen of het project een certificaat van een classificatievereniging, een testcertificaat van de fabrikant of andere projectdocumentatie nodig heeft.De reikwijdte van het certificaat dient vóór de offerte te worden bevestigd, omdat dit van invloed is op de inspectie, kosten en leveringsschema.
