150×450 mm gesloten twee-roller scheepsboordplaat voor scheepsverbindingsapparatuur

150–450 mm Gesloten Type Twee-Roller Scheepsboord Loodlijn voor Scheepsaanlegapparatuur

Productoverzicht

JIS F 2014 Vorm BF BS gesloten type scheepsboord loodlijn met twee rollen is ontworpen om de richting van aanlijnen op scheepszijden en dek aanleggebieden te veranderen en te geleiden. Het gesloten frame helpt het touwpad te beheersen en het risico op het uitspringen van het touw tijdens het aanleggen te verminderen, terwijl de twee rollen een soepele touwgeleiding bieden en helpen bij het verminderen van slijtage aan staalkabels, Manila touwen en nylon touwen.

Deze pagina richt zich op de gesloten type twee-roller configuratie. Het verschilt van open type loodlijnen en gesloten type drie-roller loodlijnen omdat de structuur compacter is en het touwpad beter gecontroleerd wordt. Het product kan worden geleverd volgens JIS F 2014-1987, met een rollendiameter van 150 mm tot 450 mm en aangepaste materiaal- of oppervlaktebehandelingsopties volgens projectvereisten.

Snelle Specificaties

• Technische Standaard: JIS F 2014-1987 → gebruikt als productie- en dimensionale referentie voor deze Japanse standaard scheepsboord loodlijn.
• Type: BF & BS gesloten type → gesloten frame ontwerp voor gecontroleerde aanlijngeleiding.
• Roller Diameter: 150–450 mm → geselecteerd op basis van touwgrootte, touwroute en scheepsaanlegregeling.
• Aantal Rollen: 2 rollen → geschikt voor compacte gesloten type touwrichtingsverandering en geleiding.
• Gewichtsbereik Rollen: 21,2–230 kg → referentiegewichtsbereik voor deze productserie.
• Toepasselijke Touwen: Staalkabel, Manila touw en nylon touw → geselecteerd op basis van aanlegpraktijk van het vaartuig en touwspecificatie.
• Materialen: Zacht staal, C-Mn staal, roestvrij staal, gietstaal of nodulair gietijzer → geselecteerd op basis van sterkte, corrosie en projectvereisten.
• Oppervlaktebehandeling: Zandstralen tot Sa2.5 + één laag epoxy primer, verzinkt, gepolijst of aangepaste behandeling → geselecteerd op basis van maritieme corrosiebeschermingseisen.
• Maatwerk: Beschikbaar → materiaal, coating en projectspecifieke details kunnen worden bevestigd volgens tekeningen en klassevereisten.

Belangrijkste Technische Parameters

De volgende tabel gebruikt de dimensionale gegevens voor de JIS F 2014 Vorm BF BS gesloten type twee-roller scheepsboord loodlijn. Er zijn geen niet-verstrekte belastings- of groottegegevens toegevoegd.

Nominale Diameter (mm)	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Gesloten Type Gietijzeren Roller Loodlijn - Hoofd Website Afmetingen

Gesloten Type Staalplaat Gefabriceerde Roller Loodlijn - Hoofd Website Afmetingen

Selectiegids

Stap 1: Bevestig het type loodlijn = BF & BS gesloten type → kies dit product wanneer het aanlijn een gecontroleerd gesloten touwpad nodig heeft in plaats van een open rollergeleiding.

Stap 2: Bevestig de rollendiameter = 150–450 mm → stem de nominale diameter af op de touwgrootte, touwbuigroute en de aanlegregeling aan de scheepszijde.

Stap 3: Bevestig het aantal rollen = 2 rollen → geschikt voor compacte richtingsverandering en touwgeleiding waar een drie-roller opstelling niet vereist is.

Stap 4: Bevestig het touwtype = staalkabel, Manila touw of nylon touw → verschillende touwmaterialen kunnen verschillende oppervlakteafwerkingen en contactkwaliteit van de rollen vereisen.

Stap 5: Bevestig het materiaal = zacht staal, C-Mn staal, roestvrij staal, gietstaal of nodulair gietijzer → kies op basis van projectspecificatie, corrosieomgeving en klassevereisten.

Stap 6: Bevestig de coating = Sa2.5 + epoxy primer, verzinkt, gepolijst of aangepast → selecteer de oppervlaktebehandeling op basis van het verfsysteem van de werf en de maritieme blootstellingscondities.

Stap 7: Bevestig de certificeringsvereiste = projectklassecertificaat of fabrikantentestcertificaat → adviseer de vereiste classificatiemaatschappij vóór offerte en productie.

Structuur

Gesloten frame | Twee geleiderollen | Rolleras | Zijsteunstructuur | Basis / montage structuur | Touwcontactoppervlak | Beschermende oppervlaktebehandeling

Ontwerp- en Kwaliteitsvoordelen

• Gesloten type structuur helpt het aanlijn binnen het geleidingspad te houden tijdens gebruik.
• Twee-roller configuratie zorgt voor soepele richtingsverandering van het touw met een compacte opstelling.
• Gladde roller- en framecontactoppervlakken helpen de touwslijtage tijdens het aanleggen te verminderen.
• Materiaalkeuzes ondersteunen verschillende projectvereisten, waaronder zacht staal, C-Mn staal, roestvrij staal, gietstaal en nodulair gietijzer.
• Oppervlaktebehandelingsopties kunnen worden afgestemd op de verfvereisten van de werf en de behoeften aan maritieme corrosiebescherming.
• Productie kan worden geregeld volgens JIS F 2014-1987 en projecttekeningvereisten.

Aangepaste Attributen

• Technische Standaard: JIS F 2014-1987 → bevestigt de productie- en dimensionale referentiestandaard.
• Producttype: BF & BS gesloten type → identificeert de gesloten frameconfiguratie voor gecontroleerde touwgeleiding.
• Roller Diameter: 150–450 mm → belangrijkste selectieparameter voor het afstemmen van de touwroute en aanlegregeling.
• Aantal Rollen: 2 rollen → definieert de touwgeleidingsopstelling en onderscheidt dit model van drie-roller types.
• Materiaal: Zacht staal / C-Mn staal / roestvrij staal / gietstaal / nodulair gietijzer → geselecteerd op basis van projectspecificatie en corrosievereiste.
• Oppervlaktebehandeling: Sa2.5 + epoxy primer / verzinkt / gepolijst / aangepast → geselecteerd op basis van maritieme omgeving en verfsysteem.
• Toepasselijk Touw: Staalkabel / Manila touw / nylon touw → bevestigt touwcompatibiliteit vóór offerte.
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantentestcertificaat → bevestig het vereiste certificaat vóór bestelling.

Inquiry Gids

• Vereiste nominale diameter of rollendiameter, zoals 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm of 450 mm.
• Vereiste typebevestiging: JIS F 2014 Vorm BF BS gesloten type, 2 rollen.
• Touwtpe en touwgrootte, zoals staalkabel, Manila touw of nylon touw.
• Materiaaleis, zoals zacht staal, C-Mn staal, roestvrij staal, gietstaal of nodulair gietijzer.
• Oppervlaktebehandelingsvereiste, zoals Sa2.5 + epoxy primer, verzinkt of gepolijste afwerking.
• Vereist classificatiecertificaat of fabrikantentestcertificaat.
• Installatietekening, dekregeling of afmetingen van bestaande loodlijnvervanging indien beschikbaar.
• Bestelhoeveelheid, leverhaven en vereiste levertijd.

Hoe het werkt

Aanlijn komt de gesloten loodlijnopening binnen → touw raakt de geleiderollen → rollen draaien en geleiden de touwrichting → gesloten frame controleert het touwpad → touw wordt veilig geleid naar bolder, lier, kaapstander of aanlegpunt aan wal.

Toepassingen

Scheepsboord aanleggebied | Dek aanlegregeling | Aanlijnrichtingsverandering | Staalkabelgeleiding | Manila touwgeleiding | Nylon touwgeleiding | Vervanging van Japanse standaard gesloten type loodlijn

Certificeringen & Voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantentestcertificaat

Het product kan worden geleverd met projectdocumentatie, inspectierapporten en certificaatopties volgens contract- en klassevereisten. De exacte certificeringsomvang moet vóór offerte en productie worden bevestigd.

Tekening & Foto's

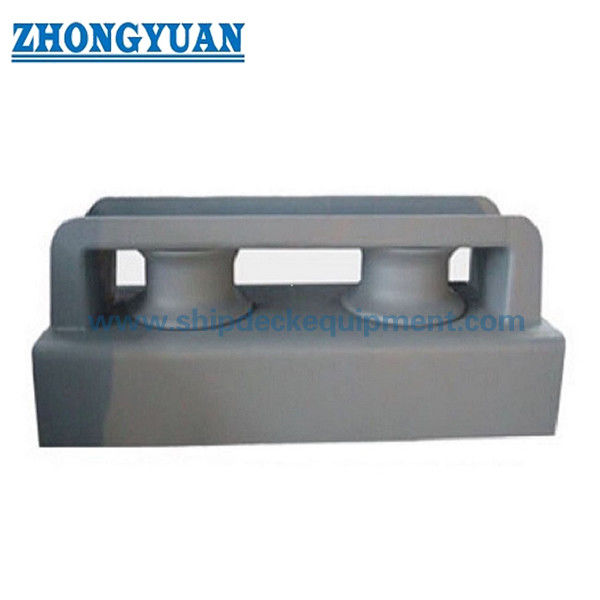

Algemene opstellingstekening en productfoto's

Bestellen

• Bevestig productnaam: JIS F 2014 Vorm BF BS gesloten type twee-roller scheepsboord loodlijn.
• Bevestig nominale diameter en hoofd afmetingen uit de technische parameter tabel.
• Bevestig materiaal, oppervlaktebehandeling en certificeringsvereiste vóór offerte.
• Geef touwtype, touwgrootte en scheepsaanlegregeling op indien beschikbaar.
• Bevestig hoeveelheid, leveringstermijn, bestemmingshaven en vereist leveringsschema.
• Voor vervangingsprojecten, geef foto's van bestaande loodlijnen en installatieafmetingen op om het risico op mismatch te verminderen.

Veelgestelde Vragen

V1: Wat is het belangrijkste verschil tussen een gesloten type en een open type scheepsboord loodlijn?

A1: Een gesloten type loodlijn heeft een frame dat helpt het touwpad te beheersen en de kans op het uitspringen van het touw te verkleinen. Een open type loodlijn is handiger voor flexibele touwtoegang vanuit verschillende richtingen. Deze pagina is voor de gesloten type twee-roller configuratie.

V2: Kan deze loodlijn worden gebruikt voor staalkabel, Manila touw en nylon touw?

A2: Ja. De verstrekte productbeschrijving stelt dat deze loodlijn staalkabels, Manila touwen en nylon touwen kan dragen. De definitieve selectie moet nog steeds de touwgrootte, touwroute en de vereiste oppervlakteafwerking bevestigen.

V3: Welke rollendiameter moet worden geselecteerd?

A3: Het beschikbare rollendiameterbereik is 150–450 mm. De selectie moet gebaseerd zijn op de aanlegregeling van het vaartuig, het touwtype, de touwgrootte en de installatieruimte. Als het project een vervanging is, moeten de afmetingen van de bestaande loodlijn worden gecontroleerd aan de hand van de tabel.

V4: Kunnen het materiaal en de oppervlaktebehandeling worden aangepast?

A4: Ja. Materiaalkeuzes omvatten zacht staal, C-Mn staal, roestvrij staal, gietstaal en nodulair gietijzer. Oppervlaktebehandeling kan Sa2.5 + epoxy primer, verzinkt, gepolijst of aangepast zijn volgens projectvereisten.

V5: Welk certificaat moet worden aangevraagd voor een offerte?

A5: Bevestig of het project een certificaat van een classificatiemaatschappij, een fabrikantentestcertificaat of andere projectdocumentatie nodig heeft. De certificeringsomvang moet vóór offerte worden bevestigd, omdat dit de inspectie, kosten en levertijd beïnvloedt.
