Open Type Cast Steel Roller Fairlead met Fundering | DN100–DN450 voor Scheepsafmering
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB*58-83 Standaard | Type: | Open soort |
|---|---|---|---|
| Roldiameters: | 160~560mm | Rol Nr.: | 2/3 Rollen |
| Gewicht van de rol: | 9,4 ~ 462 kg | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. |
| Markeren: | Vast staal met rolknop,Open scheepsverbindingsapparatuur |
||
Productomschrijving

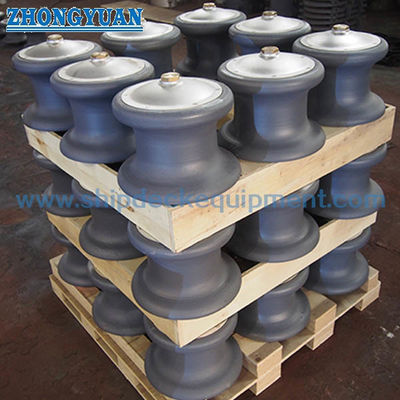

Open Type Gietstaal Roller Fairlead met Fundering | DN100–DN450 voor Scheepsaanleg

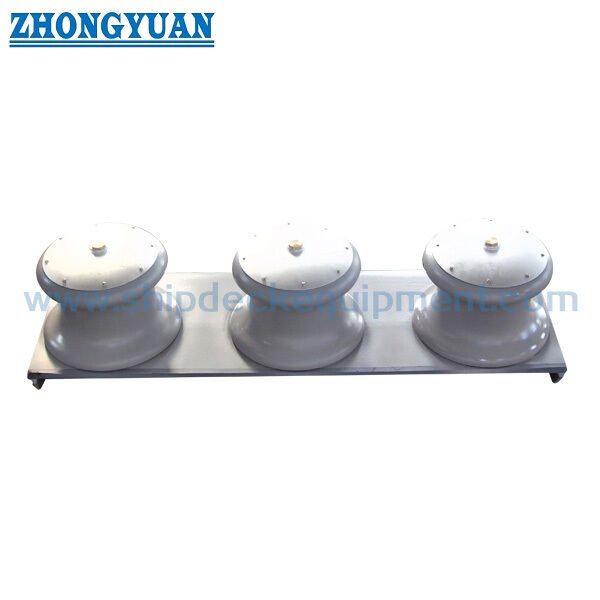

Productoverzicht
Open type gietstaal roller fairlead is ontworpen voor het geleiden van aanlijnen aan de dekrand met flexibele touwtoegang.
De structuur maakt meerdere rollen mogelijk die op een basis zijn gemonteerd zonder bovenplaat, geschikt voor zijdelingse aanleg en complexe touwgeleidingshoeken.
Dit model richt zich op structurele sterkte, betrouwbaarheid van de lastoverdracht en duurzaamheid op lange termijn, en verschilt van SWL-gecertificeerde engineering fairlead selectiemodellen.
Snelle Specificaties
- Rollerdiameter: 100–450 mm → Bepaalt touwcompatibiliteit
- SWL-bereik: 108–1767 kN → Lastreferentie
- Veiligheidsfactor: 1,41–1,56 → Structurele betrouwbaarheid
- Penschacht Materiaal: Koolstofstaal (Kwaliteit 25) → Treksterkte ≥460 MPa
- Lager Type: Bus → Lastoverdracht en slijtvastheid
- Oppervlak: Geslepen afwerking → Beschermt touw
- Structuur: Open type → Flexibele touwtoegang
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Belangrijkste Technische Parameters
| Rollerdiameter | Toepasselijke kabel maximale diameter | De basisafmeting | Grensafmeting |
Gewicht kg |
||||||||||||||
| Stalen draadkabel | Natuurlijk touw |
Synthetisch vezeltouw |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | gietijzer | gietstaal | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Type |
Rollerdiameter D |
A | L | Toepasselijke kabel maximale diameter |
SWL tf (KN) |
Veiligheidsfactor | ||||
| Stalen draadkabel | Natuurlijk touw | Synthetisch vezeltouw | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1,44 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | 26 (254) | 1,41 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | 42(412) | 1,49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1,47 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | 84 (824) | 1,50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | 122 (1196) | 1,48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1,50 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | 180,2 (1767) | 1,56 | ||
Engineering Ontwerp Logica
De berekende belasting wordt genomen als 2 keer de breekbelasting van het touw om de integriteit van de fairlead te garanderen, zelfs als het touw faalt.
Lastoverdrachtspad: Roller → Bus → Penschacht → Fundering.
De Penschacht is het primaire dragende onderdeel dat wordt blootgesteld aan buigmomenten door de touwspanning.
Structurele Optimalisatie
De Penschacht strekt zich uit in de fundering voor betere lastoverdracht en sterkte.
Een vergrote schachtdiameter verbetert de sterkte en de levensduur van het touw door de D/d-verhouding te vergroten.
Geoptimaliseerde speling tussen schacht en bus zorgt voor smering en soepele rotatie.
Structuur
1 Verzonken schroef | 2 Rollerdeksel | 3 Ring | 4 Bus | 5 Penschacht | 6 Rollerlichaam | 7 Stelschroef | 8 Moer | 9 Stelschroef | 10 Vetbeker | 11 Schroefdraadbus | 12 Plug
Kwaliteitscontrole
Gietstukken moeten vrij zijn van defecten zoals scheuren, krimp en insluitsels.
Touwraakvlakken moeten glad geslepen zijn.
Draaiende delen moeten flexibel werken.
Selectiegids
Stap 1 – Selecteer rollerdiameter → Gebaseerd op touwgrootte
Stap 2 – Bevestig touwtype → Draad / vezel
Stap 3 – Bevestig belastingsvereiste → Raadpleeg SWL
Stap 4 – Bevestig installatiepositie
Stap 5 – Bevestig certificeringsvereiste
Aangepaste Attributen
- Open structuur → Flexibele touwtoegang
- Heavy-duty Penschacht → Hoge sterkte
- Buslager → Soepele rotatie
- Geslepen oppervlak → Beschermt touw
- Gietstaal → Duurzame structuur
Informatiegids
Geef touwdiameter, touwtype, vereiste belasting, installatiepositie en certificeringsvereiste op.
Hoe het werkt
Het touw wordt geleid door rollen en de belasting wordt via de bus en de Penschacht naar de fundering overgebracht, wat een veilige werking garandeert.
Toepassingen
Scheepsaanleg | Dekrandgeleiding | Zijdelingse aanleg
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat → Garandeert naleving van belangrijke classificatiebureaus
Tekening & Foto's
Algemene opstellings tekening en productfoto's beschikbaar
Bestelling
MOQ: 1 Eenheid | Levering: 30–60 dagen | Maatwerk beschikbaar
Veelgestelde Vragen
V1: Wat is een Open Type Fairlead?
A: Een open type fairlead verwijst naar een structuur zonder bovenplaat boven de rollen. Twee, drie of vier rollen zijn gemonteerd op een funderingsbasis, en de bovenzijde blijft open voor flexibele touwtoegang.
Een gesloten type fairlead bevat een bovenplaat die de touwbeweging beperkt (bijv. JIS F2014 Type B en D).
V2: Waarom Open Type Ontwerp?
A: Flexibele touwtoegang vanaf de buitenkant van het dek; geschikt voor meerrichtingsaanleg; modulaire rolopstelling.
V3: Wat is de functie van de Fundering Hoogte?
A: De funderingshoogte wordt gebruikt om de touwgeleidingshoek aan te passen, buigspanning te verminderen, dekcontact te vermijden en touwslijtage te minimaliseren.
V4: Waarom is de Penschacht cruciaal?
A: Deze draagt de buiglast van de touwspanning en bepaalt de structurele veiligheid.
V5: Waarom wordt 2× de breekbelasting gebruikt?
A: Om ervoor te zorgen dat de fairlead intact blijft, zelfs als het touw faalt.
V6: Hoe de levensduur van het touw te verbeteren?
A: Vergroot de D/d-verhouding en zorg voor een glad rol-oppervlak.
