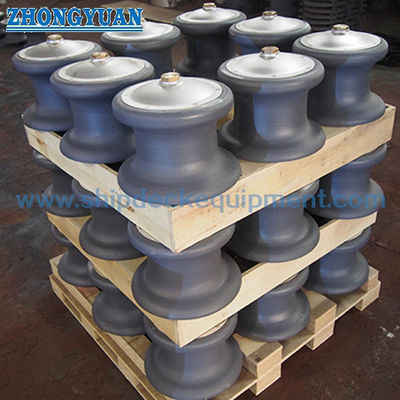

100 450 mm open type gietstaal rolschaal met fundering voor scheepsverbinding
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB*58-83 Standaard | Type: | Open soort |
|---|---|---|---|
| Roldiameters: | 160~560mm | Rol Nr.: | 2/3 Rollen |
| Gewicht van de rol: | 9,4 ~ 462 kg | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. |
| Markeren: | Vast staal met rolknop,Open scheepsverbindingsapparatuur |
||
Productomschrijving

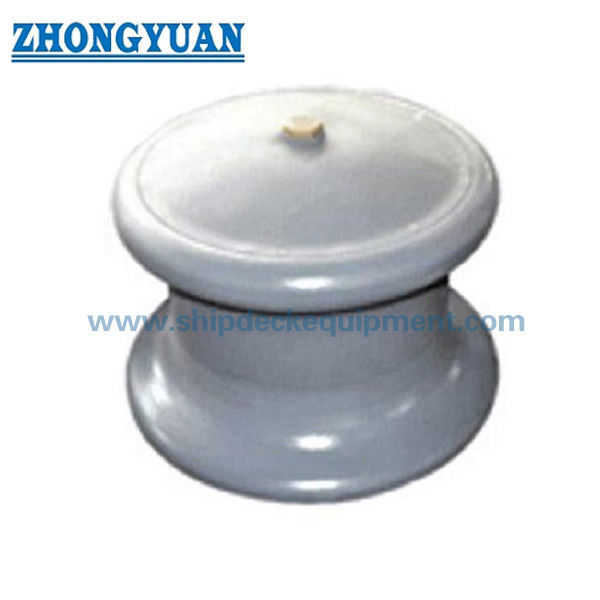

100-450 mm Open Type Gietstaal Roller Fairlead met Fundering voor Scheepafmering
Productoverzicht
Open type gietstaal roller fairlead is ontworpen voor het geleiden van afmeertouwen aan de dekrand met flexibele touwtoevoer.
De structuur maakt montage van meerdere rollen op een basis zonder bovenplaat mogelijk, geschikt voor zijdelingse afmering en complexe touwgeleidingshoeken.
Dit model richt zich op structurele sterkte, betrouwbaarheid van de lastoverdracht en duurzaamheid op lange termijn, en verschilt van SWL-gecertificeerde engineering fairlead selectiemodellen.
Snelle Specificaties
- Rollerdiameter: 100-450 mm → Bepaalt touwcompatibiliteit
- SWL-bereik: 108-1767 kN → Lastreferentie
- Veiligheidsfactor: 1.41-1.56 → Structurele betrouwbaarheid
- Pin Schacht Materiaal: Koolstofstaal (Graad 25) → Treksterkte ≥460 MPa
- Lager Type: Bus → Lastoverdracht en slijtvastheid
- Oppervlak: Geslepen afwerking → Beschermt touw
- Structuur: Open type → Flexibele touwtoevoer
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Belangrijkste Technische Parameters
| Rollerdiameter | Toepasselijke maximale kabeldiameter | De basisafmeting | Grensafmeting |
Gewicht kg |
||||||||||||||
| Stalen staalkabel | Natuurlijk touw |
Synthetisch vezeltouw |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | gietijzer | gietstaal | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Type |
Rollerdiameter D |
A | L | Toepasselijke maximale kabeldiameter |
SWL tf (KN) |
Veiligheidsfactor | ||||
| Stalen staalkabel | Natuurlijk touw | Synthetisch vezeltouw | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Engineering Ontwerp Logica
De berekende belasting wordt genomen als 2 keer de breekbelasting van het touw om de integriteit van de fairlead te garanderen, zelfs als het touw faalt.
Lastoverdrachtspad: Rol → Bus → Pin Schacht → Fundering.
De pin schacht is het primaire dragende onderdeel dat wordt blootgesteld aan buigmomenten door de touwspanning.
Structurele Optimalisatie
De pin schacht steekt in de fundering voor betere lastoverdracht en sterkte.
Een vergrote schachtdiameter verbetert de sterkte en de levensduur van het touw door de D/d-verhouding te vergroten.
Geoptimaliseerde speling tussen schacht en bus zorgt voor smering en soepele rotatie.
Structuur
1 Verzonken Schroef | 2 Rolafdekking | 3 Ring | 4 Bus | 5 Pin Schacht | 6 Rollichaam | 7 Stelschroef | 8 Moer | 9 Stelschroef | 10 Vetbeker | 11 Draadbus | 12 Plug
Kwaliteitscontrole
Gietstukken moeten vrij zijn van defecten zoals scheuren, krimp en insluitsels.
Touwoppervlakken moeten glad geslepen zijn.
Draaiende delen moeten soepel werken.
Selectiegids
Stap 1 – Selecteer rollerdiameter → Gebaseerd op touwgrootte
Stap 2 – Bevestig touwtype → Staal / vezel
Stap 3 – Bevestig belastingsvereiste → Raadpleeg SWL
Stap 4 – Bevestig installatiepositie
Stap 5 – Bevestig certificeringsvereiste
Aangepaste Attributen
- Open structuur → Flexibele touwtoevoer
- Heavy-duty pin schacht → Hoge sterkte
- Buslager → Soepele rotatie
- Geslepen oppervlak → Beschermt touw
- Gietstaal → Duurzame structuur
Informatiegids
Geef alstublieft touwdiameter, touwtype, vereiste belasting, installatiepositie en certificeringsvereiste op.
Hoe Het Werkt
Het touw wordt geleid door rollen en de belasting wordt via de bus en pin schacht naar de fundering overgedragen, wat zorgt voor veilige werking.
Toepassingen
Scheepafmering | Dekrandgeleiding | Zijdelingse afmering
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat → Garandeert naleving van belangrijke classificatiebureaus
Tekening & Foto's
Algemene opstellings tekening en productfoto's beschikbaar
Bestelling
MOQ: 1 Eenheid | Levering: 30-60 dagen | Maatwerk beschikbaar
Veelgestelde Vragen
V1: Wat is een Open Type Fairlead?
A: Een open type fairlead verwijst naar een structuur zonder een bovenplaat boven de rollen. Twee, drie of vier rollen zijn gemonteerd op een funderingsbasis, en de bovenzijde blijft open voor flexibele touwtoevoer.
Een gesloten type fairlead bevat een bovenplaat die de touwbeweging beperkt (bijv. JIS F2014 Type B en D).
V2: Waarom Open Type Ontwerp?
A: Flexibele touwtoevoer van buiten het dek; geschikt voor meerrichtingsafmering; modulaire rolopstelling.
V3: Wat is de functie van de Fundering Hoogte?
A: De fundering hoogte wordt gebruikt om de touwgeleidingshoek aan te passen, buigspanning te verminderen, dekcontact te vermijden en touwslijtage te minimaliseren.
V4: Waarom is de pin schacht cruciaal?
A: Deze draagt de buigbelasting van de touwspanning en bepaalt de structurele veiligheid.
V5: Waarom wordt 2x de breekbelasting gebruikt?
A: Om ervoor te zorgen dat de fairlead intact blijft, zelfs als het touw faalt.
V6: Hoe de levensduur van het touw te verbeteren?
A: Vergroot de D/d-verhouding en zorg voor een glad rol-oppervlak.
