100 450 mm open type gietstaal rolschaal met fundering voor scheepsverbinding
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB*58-83 Standaard | Type: | Open soort |
|---|---|---|---|
| Roldiameters: | 160~560mm | Rol Nr.: | 2/3 Rollen |
| Gewicht van de rol: | 9,4 ~ 462 kg | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. |
| Markeren: | Vast staal met rolknop,Open scheepsverbindingsapparatuur |
||
Productomschrijving

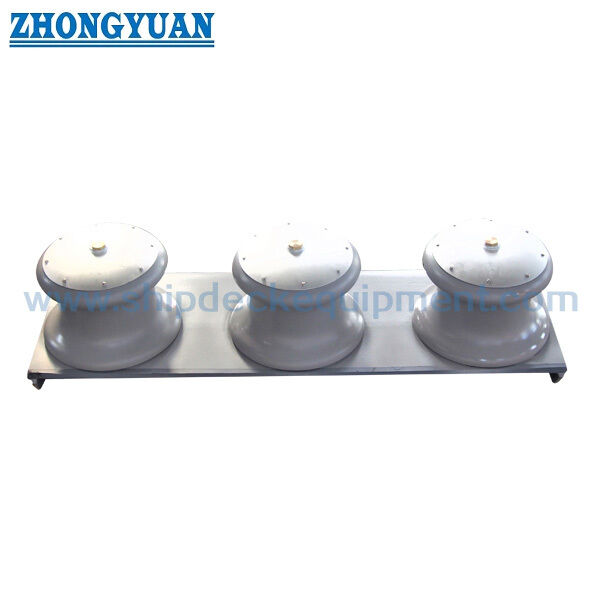

100 450 mm open type gietstaal rolschaal met fundering voor scheepsverbinding
Productoverzicht
Open type gietstaalrol fairlead is ontworpen voor het begeleiden van aanlegtouwen aan de dekrand met flexibele touwinvoer.
De structuur maakt het mogelijk om meerdere rollen op een basis zonder bovenste plaat te monteren, geschikt voor zijverbinding en complexe touwleidingshoeken.
Dit model richt zich op de structurele sterkte, de betrouwbaarheid van de ladingoverdracht en de duurzaamheid op lange termijn en verschilt van SWL-gecertificeerde technische fairlead-selectiemodellen.
Snelle specificaties
- Rolldimeter: 100×450 mm → Bepaalt compatibiliteit van touw
- SWL-bereik: 1081767 kN → referentielast
- Veiligheidsfactor: 1,41 ̇ 1,56 → betrouwbaarheid van de structuur
- Materiaal van de pinnenas: koolstofstaal (klasse 25) → treksterkte ≥460 MPa
- Lagertype: Bush → overdracht van belasting en slijtvastheid
- Oppervlak: Grond afwerking → Beschermt touw
- Structuur: open type → flexibele touwinslag
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Belangrijkste technische parameters
| De diameter van de rol | Toepasselijke maximale kabeldiameter | Grootte van de basis | Afmeting van de grens |
Gewicht kg |
||||||||||||||
| met een breedte van niet meer dan 15 mm | Natuur touw |
synthetische vezeltouw |
a. | b. | c. | c1 | d | R | K | K1 | D1 | H | S | gietijzer | gietijzer | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Type |
De diameter van de rol D |
Een | L | Toepasselijke maximale kabeldiameter |
SWL Tf (KN) |
Veiligheidsfactor | ||||
| met een breedte van niet meer dan 15 mm | Natuur touw | van synthetische vezels | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Ingenieursontwerplogic
De berekende belasting wordt genomen als 2 maal de bandbreukbelasting om de integriteit van de fairlead te garanderen, zelfs als het touw faalt.
Loadtransferroute: Roller → Bush → Pin Shaft → Foundation.
De speldas is het primaire dragende onderdeel dat wordt onderworpen aan het buigmoment van de touwspanning.
Structurele optimalisatie
De speldas strekt zich uit in de fundering voor een betere ladingoverdracht en sterkte.
Een grotere asdiameter verbetert de sterkte en de levensduur van het touw door de D/d-verhouding te verhogen.
De geoptimaliseerde afstand tussen as en struik zorgt voor smeerwerk en een soepele rotatie.
Structuur
1 tegenzinken schroef. 2 rolluik. 3 wasmachine. 4 struik. 5 pinnenas. 6 rollichaam. 7 schroef. 8 moer. 9 schroef. 10 vetbeker. 11 draadmou. 12 stekker.
Kwaliteitscontrole
Gegote onderdelen moeten vrij zijn van gebreken zoals scheuren, krimp en insluitselingen.
De touwcontactoppervlakken moeten glad zijn.
De roterende onderdelen moeten flexibel werken.
Selectiegids
Stap 1 Selecteer de diameter van de rol → Op basis van de maat van het touw
Stap 2 Bevestig het type touw → Draad / vezel
Stap 3
Stap 4 Bevestig de plaats van de installatie
Stap 5
Aanpassingsattributen
- Open structuur → Flexible touw-invoer
- Zware speldas → hoge sterkte
- Booglagers → Soepel draaien
- Grondoppervlak → Beschermt touw
- Gietstaal → Duurzame structuur
Onderzoeksgids
Gelieve de touwdiameter, het type touw, de vereiste belasting, de plaats van de installatie en de certificering te vermelden.
Hoe het werkt.
Het touw wordt geleid door rollen en de lading wordt via de struik en de speldas naar de fundering overgebracht, zodat de werking veilig is.
Toepassingen
Schip aanmeren. Dekrand begeleiden. Zijdelingse aanmeren.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate → Zorgt voor naleving van de belangrijkste classificatiemaatschappijen
Tekening en foto's
Algemene opstelling tekening en productfoto's beschikbaar
Bestellen
MOQ: 1 eenheid. Levering: 30 60 dagen. Aanpassing beschikbaar.
Veelgestelde vragen
V1: Wat is Open Type Fairlead?
A: Open type fairlead verwijst naar een structuur zonder bovenste plaat boven de rollen. Twee, drie of vier rollen zijn gemonteerd op een funderingsbasis, en de bovenkant blijft open voor flexibele touwen.
Een gesloten fairlead bevat een bovenste plaat die de touwbeweging beperkt (bijv. JIS F2014 Type B en D).
V2: Waarom open type design?
A: Flexible touw toegang vanaf het buitendek; geschikt voor meerrichtingsverbinding; modulaire rolopstelling.
V3: Wat is de functie van Foundation Height?
A: De funderingshoogte wordt gebruikt om de loodhoek van het touw aan te passen, de buigdruk te verminderen, het dekcontact te vermijden en het slijtage van het touw te minimaliseren.
V4: Waarom is de speldas van cruciaal belang?
A: Het draagt de buigbelasting van touwspanning en bepaalt de veiligheid van de structuur.
V5: Waarom wordt 2x breeklast gebruikt?
A: Om ervoor te zorgen dat het lood intact blijft, zelfs als het touw faalt.
V6: Hoe kan de levensduur van het touw worden verbeterd?
A: Verhoog de D/d-verhouding en zorg voor een glad rolleroppervlak.
