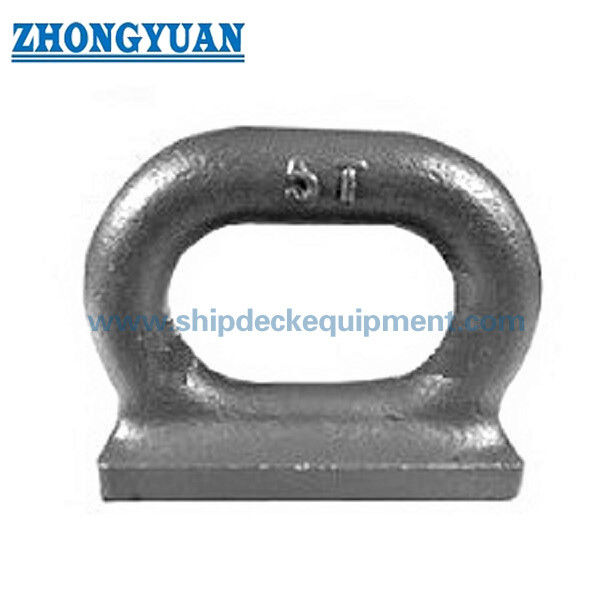

Marine Gesmede Ovaal Oogplaat voor Scheepsdek Aanleg en Tuigage Verbindingen

Marine Gesmede Gelaste Ovaal Oogplaat voor Scheepsdek Aanleg en Tuigage Verbindingen

Productoverzicht

De Marine Gesmede Gelaste Ovaal Oogplaat is een gelaste dekbevestiging voor schepen die wordt gebruikt voor het bevestigen van touwuiteinden, schakels, katrollen en andere maritieme verbindingscomponenten. Het is ontworpen volgens JIS F3410-1999 Type F en is bedoeld voor installatie op versterkte scheepsstructuren waar een compact gelast verbindingspunt vereist is.

Het Type F ontwerp maakt gebruik van een gesmeed ovaal ooglichaam met een langwerpige opening en een gelaste basisopstelling. Deze structuur verschilt van een eenvoudige plaat-uitgesneden pad eye. De gesmede vorm, de soepele radiusovergang en de ovale opening zorgen voor praktische speling voor schakels en touwuiteinden, terwijl ze een stabiele lastoverdracht rond het ooggebied ondersteunen.

Dit product is geschikt voor scheepswerven, scheepseigenaren, distributeurs van maritieme uitrusting en technische inkopers die een standaard-gebaseerde gelaste oogplaat nodig hebben voor dekverbindingen, aanlegbevestigingen en maritieme tuigage-toepassingen. De definitieve materiaalkwaliteit, lasomvang, inspectieomvang en certificaatvereisten moeten worden bevestigd volgens de projectspecificatie.

Snelle Specificaties

• Productnorm: JIS F3410-1999 → Standaard voor ovale oogplaten voor dekbevestigingen op schepen.

• Producttype: Type F gesmede gelaste ovale oogplaat → Ovaal oog met gelaste basis voor bevestigingstoepassingen aan boord van schepen.

• Nominale Maatbereik: 3-15 → Standaard Type F maatbereik in de verstrekte tabel.

• Toelaatbare Belasting: 29,4-147 kN → Gebruikt voor het selecteren van de juiste oogplaatmaat; mag niet worden verward met touw MBL, testbelasting of hijs SWL.

• Hoofdgebruik: Touwuiteinden, schakels en katrollen → Gebruikt als vast gelast verbindingspunt op scheepsstructuren.

• Materiaalopties: Zacht staal / roestvrij staal / C-Mn staal smeden → Definitieve materiaalkwaliteit moet worden bevestigd volgens projectspecificatie en corrosieomgeving.

• Oppervlakteconditie: Vrij van zichtbare scheuren en afbladdering → Belangrijk voor inspectie van gesmede componenten en betrouwbare service op dek.

• Oppervlaktebehandeling: Zandstralen tot Sa2.5 + één laag epoxy primer → Voorbereid voor maritieme coatingsystemen vóór definitieve scheepswerfschildering.

• Installatiemethode: Gelaste installatie → Vereist geschikte dek- of ondersteunende staalversterking en gekwalificeerde lasprocedure.

• Certificaatopties: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat → Geleverd volgens project- en klassevereisten.

Belangrijkste Technische Parameters

Opmerking: Afmetingen zijn gebaseerd op de verstrekte JIS F3410 Type F tabel. Definitieve productieafmetingen, toleranties, materiaalkwaliteit en inspectieomvang moeten worden bevestigd volgens de goedgekeurde tekening en inkooporder.

Selectiegids

Stap 1: Bevestig verbindingsdoel = touwuiteinde / schakel / katrol bevestiging → Dit bevestigt of de Type F ovale oogplaat de juiste bevestigingsfitting is voor de toepassing.

Stap 2: Bevestig toelaatbare belasting = 29,4-147 kN → Selecteer de nominale maat volgens de vereiste verbindingsbelasting en projectveiligheidseisen.

Stap 3: Bevestig nominale maat = 3 / 5 / 7,5 / 10 / 15 → Stem de geselecteerde maat af op de standaardafmetingen, de speling van de oogopening en de verbindingshardware.

Stap 4: Bevestig belastingsrichting = verticale / schuine / zijwaartse richting → De gelaste structuur en dekversterking moeten worden gecontroleerd op de werkelijke krachtrichting.

Stap 5: Bevestig installatiestructuur = gelast dek of versterkte stalen fundering → De dikte van de ondersteunende plaat en de versterkingsopstelling beïnvloeden de uiteindelijke lastoverdracht.

Stap 6: Bevestig materiaal = zacht staal / roestvrij staal / C-Mn staal smeden → Materiaal kan worden geselecteerd op basis van de corrosieomgeving, eigenaarspecificatie en klassevereisten.

Stap 7: Bevestig coating = Sa2.5 + epoxy primer of project coatingsysteem → Bevestig of de definitieve toplaag wordt aangebracht door de scheepswerf of de leverancier.

Stap 8: Bevestig certificaat = Fabrikant Testcertificaat of klassecertificaat → Bevestig de vereiste instantie en inspectieomvang vóór de offerte.

Structuur

Gesmeed Ovaal Ooglichaam | Langwerpige Ovale Opening | Soepele Radiusovergang | Gelaste Basisgebied | Vereiste Lasbeen | Maritiem Dek Bevestigingspunt | Epoxy Primer Oppervlaktebescherming

Gesmede Structuur en Technische Voordelen

• Gesmeed ovaal lichaam → Biedt betere structurele continuïteit rond de oogopening dan een eenvoudige vlamgesneden plaatvorm.

• Soepele radiusovergang → Helpt lokale spanningsconcentratie rond het verbindingsgebied te verminderen.

• Ovaal opening ontwerp → Biedt praktische speling voor schakels, touwuiteinden en katrolbevestigingen.

• Gelaste basisopstelling → Maakt directe integratie met versterkte dek- of scheepsstaalstructuren mogelijk.

• Standaard afmetingsbereik → Nominale maten 3-15 dekken meerdere toelaatbare belastingsniveaus van 29,4 kN tot 147 kN.

• Voorbereiding maritieme coating → Sa2.5 stralen en epoxy primer ondersteunen verdere scheepswerf coatingsystemen.

• Inspectievriendelijke oppervlaktevereiste → Het afgewerkte oogplaat oppervlak moet vrij zijn van zichtbare scheuren en afbladdering.

Aangepaste Attributen

• Norm: JIS F3410-1999 → Standaard basis voor ovale oogplaten voor schepen.

• Type: Type F → Gesmede gelaste ovale oogplaat configuratie.

• Nominale Maat: 3-15 → Definieert het standaard maatbereik en de bijbehorende maattabel.

• Toelaatbare Belasting: 29,4-147 kN → Gebruikt voor modelselectie en technische bevestiging.

• Materiaal: Zacht staal / roestvrij staal / C-Mn staal smeden → Materiaal kan worden geselecteerd volgens projectspecificatie.

• Oppervlakteconditie: Vrij van zichtbare scheuren en afbladdering → Belangrijk inspectiepunt voor gesmede maritieme fittingen.

• Oppervlaktebehandeling: Sa2.5 stralen + epoxy primer → Standaard anti-corrosie voorbereiding vóór definitieve schildering.

• Installatie: Gelast → Vereist gekwalificeerd lassen en geschikte stalen fundering op het vaartuig.

• Belangrijkste Verbindingsdelen: Touwuiteinden / schakels / katrollen → Veelvoorkomende dekverbindingsapplicaties.

• Certificaat: Fabrikant Testcertificaat / klassecertificaat → Te bevestigen volgens bestelling en vaartuigvereiste.

Inquiry Gids

• Vereiste nominale maat of vereiste toelaatbare belasting.

• Toepassing: touwuiteinde, schakel, katrolbevestiging of andere maritieme dekverbinding.

• Installatiepositie: dek, verschansing, funderingsplaat of andere versterkte staalstructuur.

• Belastingsrichting en verwachte werkomstandigheden, indien beschikbaar.

• Materiaalvereiste: zacht staal, roestvrij staal of C-Mn staal smeden.

• Oppervlaktebehandelingsvereiste en definitieve coatingspecificatie.

• Vereist certificaat: Fabrikant Testcertificaat of specifiek klassecertificaat.

• Hoeveelheid en leveringsschema.

• Bestemmingshaven of verzendmethode.

• Tekening, schets of referentiefoto indien beschikbaar.

Hoe Het Werkt

Versterkte Scheepsstructuur Voorbereid → Oogplaat Gelast aan Dek of Fundering → Schakel / Touwuiteinde / Katrol Aangesloten → Belasting Overgedragen via Gesmeed Ooglichaam → Gelaste Basis Brengt Belasting Over in Scheepsstructuur

Toepassingen

Scheepsdek Bevestiging | Aanleg Verbindingspunt | Touwuiteinde Bevestiging | Schakel Verbinding | Katrol Bevestiging | Sleepboot Dek Structuur | Werkboot en Ponton Aanleggebied | Maritieme Tuigage Verbinding

Certificeringen & Voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat. De gesmede gelaste ovale oogplaat kan worden geleverd met projectspecifieke inspectiedocumenten, materiaalgegevens en klassegerelateerde documentatie volgens bestelvereisten.

Tekening & Foto's

Algemene opstellingstekening en productfoto's kunnen hier worden geplaatst voor technische referentie.

Bestelling

• Bevestig norm en type: JIS F3410-1999 Type F.

• Bevestig nominale maat: 3, 5, 7,5, 10 of 15.

• Bevestig vereiste toelaatbare belasting: 29,4-147 kN volgens geselecteerde maat.

• Bevestig materiaalvereiste en of roestvrij staal vereist is.

• Bevestig oppervlaktebehandeling en definitieve coatingomvang.

• Bevestig certificaatvereiste vóór productie.

• Bevestig hoeveelheid, verpakkingsmethode en leveringsbestemming.

• Verstrek installatietekening of dekstructuurtekening indien klassegoedkeuring of lasverificatie vereist is.

Ondersteunende Documenten Beschikbaar op Aanvraag

De volgende ondersteunende documenten kunnen worden verstrekt volgens projectvereisten. Projectspecifieke certificaten, warmenummers en lasdocumenten worden normaal gesproken verstrekt na aanvraag of orderbevestiging.

• Productgegevensblad en vereenvoudigde GA-tekening → Geschikt voor download door klanten of opvolging van aanvragen.

• Materiaalcertificaatvoorbeeld en warmenummers traceerbaarheidsrecord → Aanbevolen na aanvraag of projectbevestiging.

• Klassecertificaatvoorbeeld of referentie van vorig project → Kan worden verstrekt als een gemaskeerd voorbeeld wanneer geschikt.

• Installatietekening of versterkingsaanbeveling → Gedetailleerde versie moet worden verstrekt tijdens technische bevestiging.

• Specificatie voor coating en oppervlaktebehandeling → Kan worden verstrekt volgens het coatingsysteem van het vaartuig.

• Lasprocedure / WPS-informatie → Alleen verstrekt indien opgenomen in de projectomvang of vereist door klasse / scheepswerf.

FAQ

V1: Is dit product hetzelfde als een hijspad eye?

Nee. Dit Type F product wordt voornamelijk beschreven als een ovale oogplaat voor schepen voor maritieme bevestigings- en verbindingsapplicaties zoals touwuiteinden, schakels en katrollen. Indien het voor hijsen zal worden gebruikt, moeten de belastingsrichting, veiligheidsfactor, lasontwerp en klassegoedkeuring afzonderlijk worden geverifieerd.

V2: Hoe selecteer ik de juiste nominale maat?

De selectie moet beginnen met de vereiste toelaatbare belasting en de maat van de verbindingshardware. De standaardtabel geeft nominale maten 3, 5, 7,5, 10 en 15 met toelaatbare belastingen van 29,4 kN tot 147 kN. De installatiestructuur en belastingsrichting moeten ook worden gecontroleerd.

V3: Waarom is de gesmede structuur belangrijk?

Een gesmeed ooglichaam biedt betere structurele continuïteit rond de ovale oogopening in vergelijking met een eenvoudige platte plaatvorm. Dit is nuttig voor maritieme verbindingspunten waar het component geconcentreerde lastoverdracht kan ervaren via schakels of touwuiteinden.

V4: Kan roestvrij staal materiaal worden geleverd?

Ja, roestvrij staal materiaal kan worden overwogen wanneer een hogere corrosiebestendigheid vereist is. De exacte kwaliteit, mechanische eigenschappen en certificaatomvang moeten vóór de offerte worden bevestigd.

V5: Welke informatie is nodig voor een snelle offerte?

Geef alstublieft de nominale maat of toelaatbare belasting, hoeveelheid, materiaal, coatingvereiste, certificaatvereiste, installatiepositie en bestemmingshaven op. Een tekening of toepassingsfoto helpt bij het bevestigen van de juiste configuratie.

V6: Welke documenten zijn normaal gesproken openbare downloads en welke zijn op aanvraag?

Het gegevensblad en de vereenvoudigde GA-tekening kunnen meestal worden voorbereid voor download via de website. Materiaalcertificaten, warmenummers, WPS-informatie en klassecertificaatvoorbeelden worden normaal gesproken verstrekt na aanvraag of projectbevestiging, omdat ze projectspecifieke of fabrieksgevoelige informatie kunnen bevatten.

Belangrijke Technische Opmerkingen

• Dit product is een gelaste maritieme bevestigingsfitting. Het ondersteunende dek of de staalstructuur moet sterk genoeg zijn om de toegepaste belasting over te dragen.

• De toelaatbare belasting mag niet worden behandeld als touw MBL, testbelasting of hijs SWL, tenzij afzonderlijk geverifieerd door technische berekeningen en klassegoedkeuring.

• De belastingsrichting is belangrijk. Zijdelingse belasting, schuine belasting en herhaalde dynamische belasting moeten worden gecontroleerd volgens de werkelijke installatieopstelling.

• De lasbeenmaat, dimensionale tolerantie en inspectievereisten moeten voldoen aan JIS F3410, goedgekeurde tekeningen, lasprocedures van de scheepswerf en klassevereisten.

• Dekversterking kan nodig zijn, afhankelijk van de installatiepositie, plaatdikte en lastraject.

• Sa2.5 stralen en epoxy primer zijn voorbereidende behandelingen. Het definitieve coatingsysteem moet overeenkomen met de schilderspecificatie van het vaartuig.
